Если вы школьник или студент технического вуза, то наверняка сталкиваетесь с необходимостью создавать точные и понятные чертежи. Чертеж по ГОСТ — это не просто формальность, а основа конструкторской документации, которая делает ваш проект профессиональным и легко читаемым. Правильное оформление чертежей помогает избежать потери баллов и учит реальным инженерным навыкам. Мы разберем все: от ЕСКД до программ и частых ловушек.

Основные ГОСТы для оформления чертежей (ЕСКД)

ЕСКД (Единая система конструкторской документации) — это фундамент всех чертежей в России и странах СНГ. Она объединяет стандарты, чтобы любой специалист мог быстро понять ваш проект.

Ключевые документы:

• ГОСТ 2.302-68 регулирует масштабы чертежей.
• ГОСТ 2.304-81 задает шрифты по ГОСТ и надписи на чертежах.

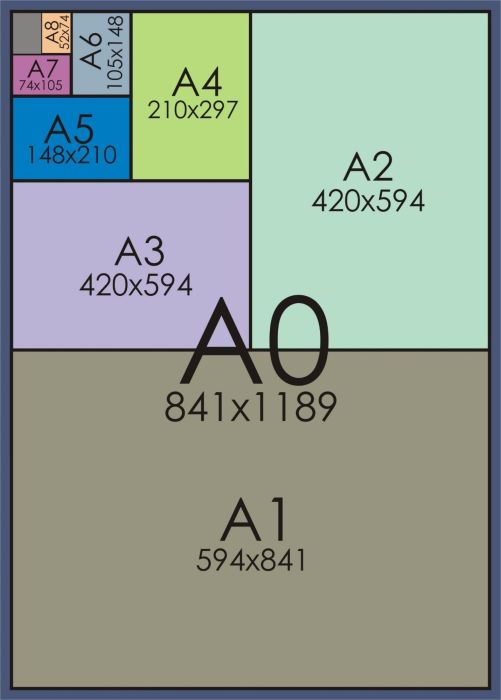

• ГОСТ 2.301-68 определяет форматы и рамки.
• Основные надписи и рамки — для строительства ГОСТ Р 21.101-2020 и для машиностроения ГОСТ 2.104-2006.

Эти нормы обязательны для инженерной графики и учебных материалов по черчению. Соблюдение ЕСКД гарантирует, что ваш чертеж по ГОСТ пройдет проверку в любом вузе.

Требования к элементам чертежа

Каждый элемент чертежа должен соответствовать строгим нормам оформления, чтобы изображение выглядело аккуратно и профессионально.

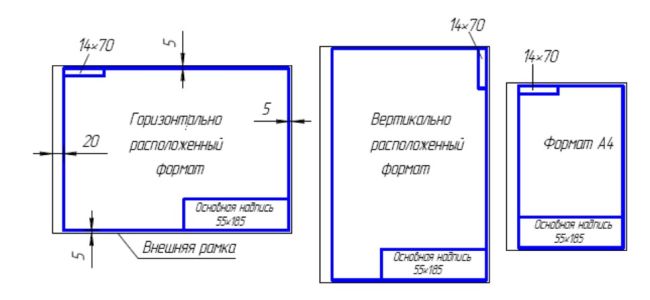

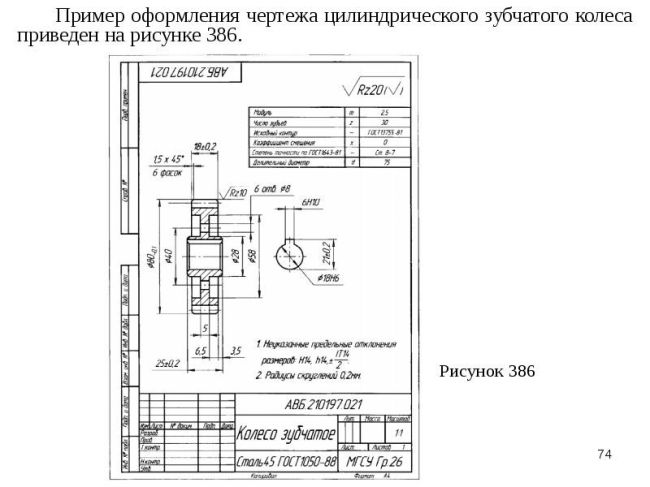

Как оформить рамку и штамп по ГОСТ 2.104-2006

Рамка чертежа выполняется по ГОСТ 2.104-2006: внешняя рамка формата проводится сплошной тонкой линией, а внутренняя (ограничивающая поле чертежа) — сплошной основной (толстой) линией. Слева оставляют поле 20 мм для подшивки, а с остальных сторон — по 5 мм.

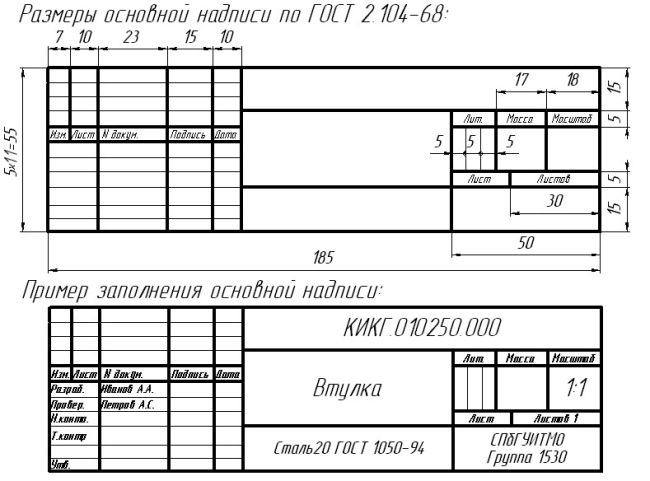

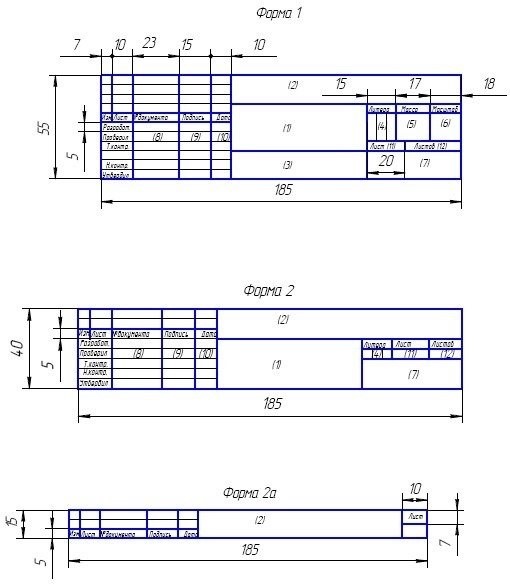

Штамп (основная надпись) размещается в правом нижнем углу. В нем указывают наименование детали, материал, масштаб чертежа, фамилию и инициалы исполнителя и дату. Основная надпись и дополнительные графы выполняются сплошными основными и сплошными тонкими линиями. Для учебных работ часто используют упрощенную форму штампа — это экономит время, но сохраняет требования к чертежам.

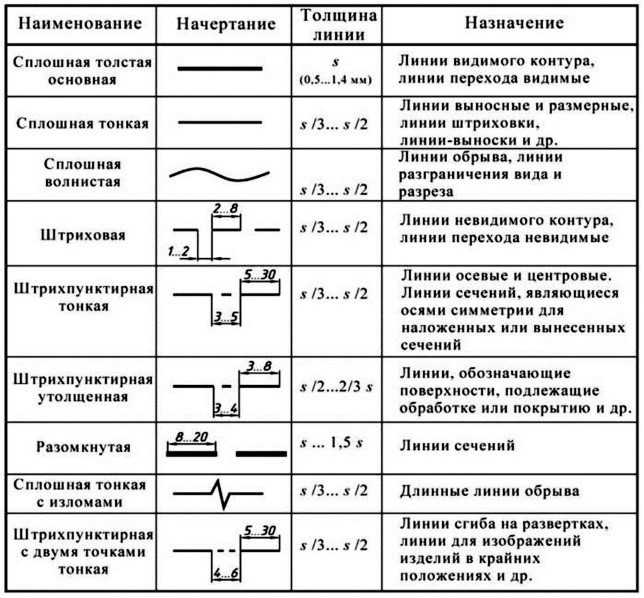

Типы линий: сплошная, штриховая, штрихпунктирная

Стандарт ГОСТ 2.303-68 устанавливает, какими именно линиями следует выполнять чертежи. Каждый тип имеет строгое назначение, а их толщина подчиняется единому правилу: тонкие линии должны быть в 2–3 раза тоньше основных. Выбор конкретной толщины зависит от формата листа и сложности изображения, но обычно варьируется в пределах от 0,5 до 1,4 мм для основных линий.

1. Сплошная толстая (основная). Отвечает за видимые контуры детали и линии пересечения поверхностей. Это самый заметный элемент чертежа, задающий его геометрию.
2. Сплошная тонкая. Универсальный инструмент для вспомогательных элементов: размерные и выносные линии, штриховка в разрезах, линии-выноски. Ее толщина примерно в два-три раза меньше основной.
3. Сплошная волнистая.Применяется там, где нужно показать обрыв детали или провести границу между видом и разрезом.
4. Штриховая. Формируется из отдельных штрихов одинаковой длины. Её задача — визуализировать то, что скрыто от наблюдателя: невидимые контуры и внутренние элементы.
5. Штрихпунктирная тонкая. Узнаваема по характерному чередованию длинных штрихов и точек. Используется для обозначения осей симметрии, центровых линий и центров окружностей.
6. Штрихпунктирная утолщенная. Выделяет поверхности, которые должны пройти термическую обработку или получить специальное покрытие.
7. Разомкнутая. Служит для обозначения плоскостей сечений и разрезов, помогая понять внутреннее строение детали.

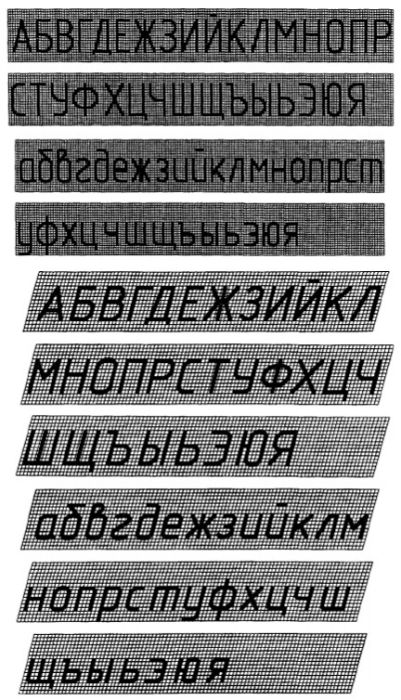

Шрифты и надписи на чертежах

ЕСКД регламентирует чертежные шрифты типов А и Б. Каждый может выполняться с наклоном 75° или без него. Толщина линии:для типа А — 1/14 высоты буквы;для типа Б — 1/10 высоты буквы.

Для каждого размера стандарт фиксирует: высоту прописных и строчных букв, интервалы между знаками, шаг строк, расстояние между словами и толщину обводки.

Пример: при высоте шрифта 20 мм толщина линии составит 2 мм для типа Б и 1,4 мм — для типа А.

Высота шрифта по ЕСКД — от 1,8 до 40 мм. Стандартный ряд: 2,5; 3,5; 5; 7; 10; 14; 20; 28 мм.

Выбор размера зависит от формата листа и масштаба:

• на формате А1 с большим объемом информации используют 5 или 7;
• для выносных элементов (узлов) — 10 или 14;
• технические примечания, спецификации и пояснения также выполняют чертежным шрифтом.

Наклон (75°) или прямое начертание — на усмотрение исполнителя.Располагается в правом нижнем углу. Размеры: 55×185, 40×185 или 15×185 мм — зависят от формата и ориентации листа.

На формате А4 надпись размещается вдоль короткой стороны, на больших форматах — по любой стороне. При фальцовке чертеж складывают так, чтобы основная надпись оставалась видимой.

Программы для создания чертежей (CAD)

Сегодня вручную чертить почти не приходится. Программы для чертежей ускоряют процесс в десятки раз.

Популярные инструменты:

• AutoCAD — универсальный гигант с готовыми шаблонами;
• Компас-3D — идеален для российских студентов, автоматически применяет ЕСКД;
• SolidWorks — мощное средство для 3D-моделирования с переходом в 2D.

Черчение в CAD позволяет мгновенно менять масштаб чертежа и проверять толщину линий по ГОСТ. Оформить чертеж в AutoCAD просто: скачайте шаблон с рамкой, настройте слои линий и шрифты — и готово!

Чертежи для студентов: нюансы оформления

Чертежи в учебном процессе отличаются от производственных. На заводе важны скорость выпуска документации и однозначное чтение чертежа рабочим. В вузе чертеж — инструмент оценки инженерной грамотности студента.

На 1–2 курсе студенты осваивают нормы оформления через выполнение простых деталей и геометрических построений. Главная особенность — избыточная детализация: цель не только изобразить деталь, но и доказать владение линиями, шрифтами и проекционными связями.

Форматы — чаще А3 и А4. Обязательны рамка чертежа и основная надпись (штамп) по ГОСТ 2.104-2006, куда вносят учебные данные: факультет, группу, номер варианта. Все вспомогательные линии построения сохраняются до сдачи работы.

На этапе курсовой и диплома чертежи приближаются к реальной конструкторской документации, но сохраняют учебный акцент на проверку логики мышления.

1. Состав: сборочные чертежи обязательно сопровождает спецификация — таблица с перечнем всех деталей узла.
2. Масштаб: выбор масштаба чертежа (по ГОСТ 2.302-68) строже, чем на производстве. Не допускается необоснованное уменьшение масштаба, если это ухудшает читаемость размеров.
3. Эстетика: преподаватели оценивают равномерное выполнение шрифтов по ГОСТ (тип Б с наклоном 75°) и аккуратное нанесение размеров без пересечения размерных линий.Все работы подчиняются ЕСКД. В учебных целях используют упрощенные формы штампов (вместо производственных) и допускают условности, которые позволяют преподавателю оценить понимание студентом основных принципов.

Студенческий чертеж проходит проверку в черновике. Принцип «сделать один раз по всем нормам, чем переделывать перед защитой» — основа учебного черчения.

В одной работе запрещено смешивать шрифты разной высоты и типы линий — это считается грубой ошибкой.

10 частых ошибок в оформлении чертежей

Вот список типичных промахов, которые часто снижают оценку:

1. Разная толщина линий по ГОСТ на одном листе.
2. Неправильный наклон или размер шрифтов по ГОСТ.
3. Слишком узкое левое поле в рамке чертежа.
4. Отсутствие или неверное заполнение штампа (основной надписи).
5. Неправильный выбор масштаба чертежа (лучше 1:1, когда возможно).
6. Пересекающиеся размеры на чертеже.
7. Использование нестандартных линий вместо линий чертежа (сплошная, штриховая, штрихпунктирная).
8. Отсутствие спецификации в сборочных чертежах.
9. Ошибки в надписях на чертежах (нечитаемые буквы).
10. Отсутствие проверки чертежа перед сдачей (попросите одногруппника посмотреть).

Частые вопросы

Какой масштаб выбрать для деталировки?

Масштаб чертежа выбирают так, чтобы все элементы были хорошо видны. Для мелких деталей — увеличение (2:1, 5:1), для крупных — уменьшение (1:2, 1:5). Главное правило: в штампе (основной надписи) указывайте реальный масштаб чертежа, а размеры всегда пишите натуральные.

Где скачать актуальные ГОСТы?

Актуальные версии ГОСТ 2.302-68, ГОСТ 2.304-81, ГОСТ 2.104-2006 и других стандартов ЕСКД есть на официальных сайтах Росстандарта. Для студентов удобнее пользоваться проверенными учебными сборниками или встроенными библиотеками в Компас-3D и AutoCAD.

Чем проверить чертеж на ошибки?

Используйте встроенные инструменты проверки чертежа в AutoCAD или Компас-3D. Дополнительно сверьтесь с нормами оформления по ЕСКД: линии, шрифты, рамка, размеры. Лучший способ — проверка чертежа вторым человеком или нашей командой Work5.Если остались вопросы по оформлению чертежей в AutoCAD или нормам оформления, пишите — поможем!

Заключение

Правильное оформление чертежей — это навык, который останется с вами на всю жизнь. Соблюдайте ЕСКД, используйте современные программы для чертежей и проверяйте каждую мелочь.

Если нужна помощь с чертежами для студентов, оформлением курсовых и дипломных работ или полным пакетом инженерных чертежей — обращайтесь к нашей команде Work5. Мы быстро и качественно доработаем любой проект!

Масштаб – это соотношение длины, ширины и высоты объекта в реальном мире к их отображению на чертеже. Масштабы чертежей – это важный элемент при проектировании и изготовлении различных конструкций, а также при создании технической документации.

Какие бывают масштабы?

• Масштабы на картах и планах бывают численные, графические, иррациональные.Численный записывают в виде математической дроби. В числителе используют цифру 1, а в знаменателе — то число, на сколько уменьшается проекта. К примеру, есть масштаб 1:5000. Что он значит? Все просто: 1 см на плане соответствует 5000 см на местности.Крупнее будет масштаб, у которого знаменатель меньше. Приведем пример: 1: 50 крупнее 1:1000.
• Графический бывает следующих видов:

1. линейный - отображается в виде линейки, поделенной на равные части;
2. по осям координат — изображается в виде шкал для каждой из осей координат, которые имеют различный коэффициент масштабирования;
3. поперечный — в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.

• Иррациональный — представляют в виде иррациональной дроби. Определитель — простое число, исключая 2 и 5.

Десятичный или кратный — масштаб, где определитель кратен 5 и 2.

Какими бывают масштабы чертежей?

Распространенные вариации масштабов:

• 1:1 - используется при создании чертежей натуральной величины. Оптимально при реализации чертежей мебели.
• 1:2, 1:5, 1:10 - применяются для создания чертежей, где объекты должны быть изображены в меньшем масштабе. Подходят для схематичного изображения зданий и сооружений.
• 2:1, 5:1, 10:1 – подходят в том случае, где объекты должны быть изображены в большем масштабе. Используются при создании чертежей электрических схем.
• 1:20, 1:50, 1:100, 1:200 - применяются в архитектуре и машиностроении. Например, при схематичном создании зданий, производственных линий и оборудования.
• 1:500, 1:1000, 1:2000, 1:5000 - используют при создании генеральных планов и карт городов и регионов.

Масштаб выбирается исходя из размеров объекта, который необходимо отразить, а также из габаритов листа бумаги, на котором будет создаваться чертеж. Например, при выборе 1:100 для изображения здания на листе формата А3 (420 мм х 297 мм), само строение будет иметь размеры 4,2 см х 2,97 см.

Совет: при изменении масштаба меняется и размер всех изображенных на чертеже элементов.

Требования ГОСТа относительно чертежей и масштабов

Требования ГОСТ Р 21.1101-2013:

1. На чертежах должна быть указана информация о названии изделия, масштабе, размерах, материалах, шрифте, разметке, годе и месте разработки.
2. Линии должны быть четкими, тонкими и ровными, а текст - читаемым.
3. Масштаб должен быть выбран таким образом, чтобы вся информация поместилась на листе без переноса на другую страницу. Должен быть указан явно и наглядно.
4. Для разных типов изображений используются определенные типы линий: тонкие, средние и толстые.
5. Размеры изделий и деталей указываются в миллиметрах и должны быть четкими и точными.
6. Между объектами должны быть отчетливые различия в толщине и типе линий, чтобы обеспечить ясность изображения.
7. На чертежах не должно быть никаких несущественных элементов или линий.
8. На листе указывается формат, номер и название документа.
9. Шрифт выбирается однородный и легко читаемый.
10. Элементы располагаются в соответствии с масштабом.

Программы для работы с чертежами

AutoCAD – ПО для компьютерного проектирования, разработанная компанией Autodesk. Подходит для создания, редактирования и просмотра двух- и трехмерных чертежей. С ее помощью можно начертить электрические схемы, планировки помещений и т.д.

SolidWorks используется в машиностроении и других отраслях для трехмерного моделирования. Можно создавать сложные детали и сборки, анализировать и проверять конструкции.

SketchUp применяется для трехмерного моделирования, создания простых и сложных конструкций, включая архитектурные объекты, мебель и другие предметы.

Revit подходит для проектирования зданий и сооружений. С Ревит можно создавать детальные трехмерные модели зданий и автоматически генерировать чертежи на основе этих моделей.

CATIA – программа для трехмерного проектирования, которая используется в авиастроении, автомобилестроении и других отраслях промышленности. Помогает создавать сложные 3D-модели и проводить анализы прочности и динамики систем.

Inventor – программа для трехмерного проектирования, разработанная компанией Autodesk. Используется в промышленности для создания сложных 3D-моделей, в том числе для проектирования оборудования и механизмов.

Pro/Engineer (Creo) – популярная программа для трехмерного проектирования, которая широко используется в машиностроении. Можно создавать 3D-модели, а также производить анализ прочности и конструкции.  Функционал предполагает наличие инструментов для создания чертежей, включая возможность создания аннотаций и размеров.

Creo имеет простой пользовательский интерфейс. Поэтому может быть более доступной для новичков в области машиностроения. Поддерживает создание виртуальных сборок и симуляции, что позволяет дизайнерам проверять модели на возможные проблемы на ранней стадии проектирования.

В Creo можно работать с разными форматами файлов. Удобно при взаимодействии с другими компьютерными системами, такими как CAD, CAM и CAE. Имеет широкую базу знаний и сообществ пользователей, что делает ее привлекательным выбором для тех, кто ищет поддержку и советы.

При выборе конкретного ПО важно учитывать требования и предпочтения отрасли, а также удобство использования и наличие поддержки и сообщества пользователей.

На создание этой статьи у нашей команды ушло 24 человеко-часа. В написании участвовали копирайтер, редактор, эксперт в области проектирования и контент-менеджер.

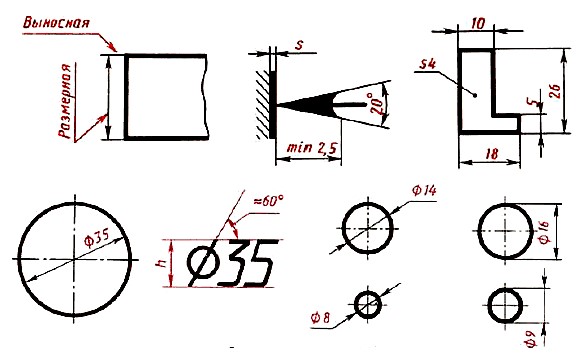

Как нанести размеры согласно ГОСТу

Чертеж разрабатывается с учетом необходимых размеров и масштабов, отображая их с точностью до миллиметра. Размерные параметры делятся на линейные и угловые: линейные размеры касаются прямых отрезков, тогда как угловые фиксируются в градусах. Также на чертежах указываются радиусы и диаметры в соответствии с требованиями ГОСТ.

Ранее, до 2012 года, в России был применим стандарт ГОСТ 2 307.608 «Нанесение размеров и предельных отклонений», который позднее был заменен на ГОСТ 2.307.2011. Обе версии обладают похожей структурой, однако новая редакция учитывает изменения, связанные с развитием цифровых технологий. В стандарте были введены понятия «электронная модель изделия» и «электронный макет». Оба документа устанавливают правила для нанесения размеров и определяют пределы допустимых отклонений.

Радиусы и диаметры на чертеже по ГОСТу

При оформлении чертежей в соответствии с ГОСТом важно правильно указывать радиусы и диаметры. Эти размеры имеют особые правила аннотации и обозначения, чтобы обеспечить точность и понятность информации.

Обозначение радиусов

Радиусы обозначаются буквой «R» (например, R25) и соответствующим числом, указывающим длину радиуса в миллиметрах.

Размер радиуса обычно указывается в виде круглой формы с соответствующей аннотацией, указывающей на его значение.

Радиусы могут быть указаны как внутри, так и вне фигуры, в зависимости от удобства восприятия.

Фото: dgng.pstu.ru

Обозначение диаметров

Диаметры обозначаются буквой «D» (например, D50) и соответствующим числом, указывающим длину диаметра в миллиметрах.

На чертеже диаметр записывается в виде символа, представляющего окружность с чертой, проходящей через центр, и обозначением, указывающим на его значение.

Как и радиусы, диаметры могут быть указаны как внутри, так и вне фигуры.

Фото: profil.adu.by

Общие требования

• Все размеры должны быть приведены с точностью до миллиметра.
• Указания радиусов и диаметров следует располагать так, чтобы они не перекрывали линии и не создавали путаницы.
• При наличии нескольких радиусов или диаметров на одном чертеже лучше использовать разные группы размеров. Наряду с размерами важно проверить, что линии, которые обозначают радиусы и диаметры, имеют необходимую толщину и стиль (например, сплошные или пунктирные).

Следуя этим рекомендациям, можно добиться четкости и точности в отображении радиусов и диаметров на чертеже, что облегчит работу другим специалистам и обеспечит соответствие установленным стандартам.

Как начертить радиус на чертеже

Для корректного отображения радиуса на чертеже необходимо следовать определенной последовательности действий и учитывать требования стандартов. Вот шаги, которые помогут вам правильно начертить радиус:

1. Подготовка чертежа. Убедитесь, что у вас есть подходящий инструмент, такой как циркуль, линейка, и чертежные инструменты (или программное обеспечение для черчения, если чертите в CAD-программе).
2. Определите центр радиуса. Определите точку, которая будет центром дуги. Это может быть точка, вокруг которой вы хотите создать радиус.
3. Установите радиус. С помощью циркуля установите расстояние, соответствующее нужному радиусу. Для этого отмерьте необходимую длину радиуса на рейке и настройте циркуль.
4. Нанесите дугу. Поместите одну ножку циркуля в точку центра и проведите дугу, вращая циркуль вокруг этой точки. Убедитесь, что дуга плавно переходит в нужное направление.
5. Обозначьте радиус. Напишите значение радиуса, используя обозначение "R" (например, R25 для радиуса 25 мм), рядом с изображением дуги. Это может быть сделано в виде текстового примечания или аннотации на чертеже.
6. Добавьте дополнения. При необходимости добавьте дополнительные размерные линии или отметки, которые помогут правильно интерпретировать радиус в контексте всего чертежа. Размерные линии должны быть перпендикулярны основной линии, и их нужно точно расположить, чтобы размер не создавал путаницы.
7. Проверьте четкость. Удостоверьтесь, что дуга и ее обозначение легко читаемы, не перекрывают другие элементы чертежа и не вызывают затруднений в интерпретации.

Что делать, если из одного центра выходят несколько радиусов

Если из одного центра проведено несколько радиусов, для лучшего восприятия чертежа их следует располагать не на одной прямой, а с углом между ними.

В случаях, когда требуется отобразить множественные линии радиусов, до центра нужно довести лишь крайние радиусы, в то время как остальные можно сделать укороченными.

Когда необходимо указать много одинаковых радиусов скругления, размеры и условные обозначения можно опустить. В таких случаях можно указать нужную информацию в примечаниях.

Фото: shkola-2.ru

Радиус отверстия

На чертежах в машиностроении, строительстве и сборке часто требуется отображать отверстия, такие как отверстия для трубопроводов с внутренней резьбой или болты с наружной резьбой. Для точного обозначения размеров элементов применяется радиус. Если отверстия имеют небольшой размер, информацию удобно располагать вне основного изображения, чтобы избегать загромождения чертежа.

На одном листе можно представить разные виды с различных плоскостей проекции. На плане трубы обозначается ось, а на боковых проекциях (справа или слева) указываются как отверстие, так и его радиус или диаметр.

Фото: finaros.ru

Диаметр на чертеже

Чтобы правильно показать диаметр на чертеже, следуйте этим рекомендациям:

1. Обозначение окружности. Нарисуйте окружность и укажите ее диаметр. Эта окружность может представлять отверстие, вал или любой другой круглый объект.
2. Добавление размерной линии. Проведите размерную линию через центр окружности. Она должна начинаться на внутренней стороне окружности и заканчиваться на противоположной стороне.
3. Указание значения диаметра. На размерной линии укажите значение диаметра. Это делается с помощью цифры, написанной посередине размерной линии. Например, вы можете указать «Ø10 мм», где «Ø» обозначает диаметр.
4. Используйте стрелки. На концах размерной линии добавьте стрелки, которые указывают на края размерной линии. Это поможет четко обозначить, какой размер выуказываете.
5. Дополнительные обозначения. Если необходимо, добавьте примечания к обозначению, например, о допусках или условиях обработки.
6. Стандарты. Убедитесь, что вы используете общепринятые стандарты для обозначения диаметра, чтобы ваш чертеж был понятен и соответствовал профессиональным требованиям.

Фото: finaros.ru

Радиус и диаметр играют ключевую роль в технической документации, и их правильное обозначение имеет существенное значение для успешного производства и сборки деталей.

Соблюдение правил и стандартов при создании чертежей поможет избежать ошибок и недоразумений, обеспечивая четкость и понятность представленной информации. Используя эти принципы при работе над чертежами, вы сможете создать качественную и профессиональную документацию.
