Чертеж невозможно прорисовать без контуров. Они могут отображать поверхности с видимыми и невидимыми очертаниями, показывать размеры элементов, деталей, плоскостей, поверхности.

Важно! Сегодня чертежи показывают динамические нагрузки, разнообразные воздействия для прогнозирования условий для содержания деталей. Они просты и доступны для прочтения непрофессионалам.

Историческая справка! Первые графические элементы человека представляли собой изображения жилища оружия на скалах. История графического изображения стартует со времен Древнего мира. Изображали рисунки при помощи мела, угля.

Обучающимся архитектурных и строительных высших учебных заведений часто приходится рисовать графические схемы. Работа достаточно скрупулезная, требует аккуратности, внимания.

С их помощью прорисовываются основные элементы, которые необходимы для прочтения и трактовки графических данных специалистами.

Разнообразие очертаний облегчает задачу чтения графического способа предоставления информации. Поскольку у каждой из них свои роль и назначение. Все требования, обозначения, пояснения и особенности указаны в ГОСТ.

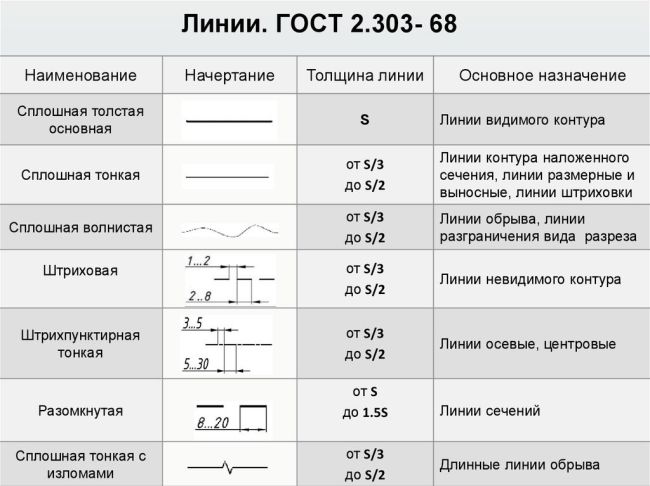

Линии чертежа по ГОСТу

Научные работы в ВУЗах пишут в соответствии с определенными нюансами. Для всех одинаковы условия, которые прописаны в стандарте ГОСТ. В его правилах прописаны основные моменты, которых важно придерживаться, когда прорисовываешь разные типы контуров: выносные, невидимые, размерные, пунктирные, волнистые, штриховые.

В официальном документе ГОСТ прописываются так же требования по вопросам, как прорисовывать границы, очертания графических элементов, их толщина и размеры.

Приводятся стандарты по тому, как необходимо выполнять контуры изображений, их рамок, толщины и размеров.

Какие линии используют для оформления чертежа

Cтуденты для проектов рисуют разнообразные типологии очертаний. Она нужны для прорисовки внешней и внутренней рамок. Для обозначения сечения в работу берут специализированные под них графические элементы.

Видимые границы детали или элемента, выходящего за пределы сечения принято прорисовывать при помощи сплошной основной. Невидимые очертания прорисовывают штриховыми, а обрывы – сплошными волнистыми. Сечения прорисовывают разомкнутой.

Толщина контуров

Разные виды очертаний имеют уникальную толщину.  Значение для любых типов показывается через значение S, обозначающее значение толщины основной толстой. Ниже по таблице вы можете изучить параметры, которые прописаны стандартом.

Пересечение контуров на чертеже

Нередко в проектах встречаются пересекающие друг друга. Отдельным пунктом в ГОСТе прописаны требования для такой ситуации. Построение требует особой внимательности и точности от студента. Часто пересечения встречаются при построении проектов для вентиляции, канализации, трубопроводов.

Размерные контуры на чертежах

Не закрыть графический элемент и при этом показать реальные точные размеры детали, элемента? Цель достигается с помощью использования размерных на чертежах. В проекте они отображаются как сплошные, а на каждом конце располагают стрелки, которые упираются границами измерений. Параметры размерных графических элементов во многом зависят от толщины основной. Во всем рисунке они должны быть относительно друг друга примерно идентичны.

Внимание! Стрелки не должны пересекать линии.

Выделяют несколько видов данного графического элемента:

• Справочные. Используют для удобства изучения информации.
• Габаритные. Представляют предельные размеры: величину и длину.
• Установочные, иначе еще называют присоединительные. Цель: показать, как по правилам, требованиям необходимо присоединять детали при монтаже.

Как правило, размерные располагают слева, справа чертежа или под ним.

Осевые контуры

В первую очередь наносятся осевые очертания. Они имеют толщину: S/3 или S/2. Обозначается она с применением пунктирных штрихов.

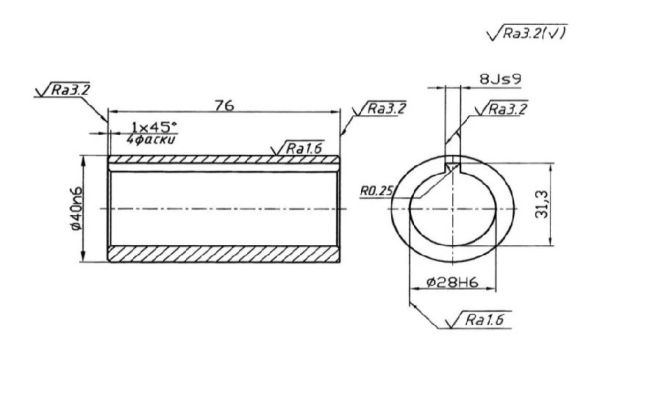

Поверхности, которые должны быть термически обработаны, обозначаются утолщенной штрихпунктирной. Толщина 2/3 S.

Этапы построения осевой в Автокад:

1 шаг. Проводим разграничение через меню.

2 шаг. На панели инструментов, выбираем «Тип инструментов».

3 шаг. Далее в списках выбираем пункт «Осевая линия». Заметка! Если такого типа в списке не оказалось, то его нужно с вкладки «Добавить другой тип».

Штриховые и штрихпунктирные линии на чертеже

Линии перехода или невидимых очертаний предмета называются штриховыми. Центровая и осевая отображаются штрихпунктирами. Нередко используются для указания центра окружности, дуги. Параметры штриха и расстояния между ними зависят от размеров и формата изображения. Они обозначают также поверхности, которые требуют термообработку, подлежат покрытию.

Штрихпунктиры заканчиваются и пересекаются штрихами.

Пунктирные контуры на чертеже

Стандартами не обозначаются «пунктирные линии». Вместо нее используется штрихпунктирная.

Очертания сгиба

Сгиб обозначают при помощи штрихпунктирной.

Линии обрыва на чертеже

Большие детали в проектах стараются сокращать по объему, параметрам. Там, где размеры примерно одинаковы, они сокращаются, обрываются. Эту часть прорисовывают с помощью сплошных волнистых. Их толщина колеблется от S/3 до S/2. При достаточно большом расстоянии используют сплошную тонкую ломаную.

Невидимые линии на чертеже

Невидимые – штриховые контуры, которые обозначают незаметные глазам очертания детали, невидимые переходы. Они являются вспомогательными, помогают прочитать и выполнить верные действия.

Невидимые линии в Компасе

Компас – компьютерная программа, с помощью которой автоматизируется процесс вычерчивания. Во вкладке «Параметры» можно менять признаки графического рисунка, его толщину и тип. Очертания, расположенные на одном слое можно преобразовать в невидимые либо и вовсе выключить. При этом они должны быть одного вида, которые потом можно сделать погашенными.

Линии разреза на чертеже

Разрезы – изображения, которые отображают сечения деталей несколькими или одной плоскостями. Для выполнения задачи необходимо мысленно провести сечение. Ее отображают при помощи отрезков. Сам разрез обозначается разомкнутой. Свойства и параметры полностью должны соответствовать стандартам, которые прописаны в ГОСТе.

Волнистые линии на чертеже

Изображения контуров разграничения вида, разреза, обрыва показывают при помощи волнистых.

Сплошные линии на чертеже

Сплошные прорисовываются от начала до конца без единого обрыва, не отмечается ни единого разрыва при прорисовке графического элемента. Выделяют среди данного типа следующие подразделения: толстую и тонкую. Первые применяются при прорисовке основных очертаний, от их толщины зависят параметры других элементов, а вторые – для штриховки в сечениях.

Линии разрыва на чертеже

Если графический элемент линии разрыва или иначе обрывистой не нарушает информативность, то его используют.

Выносные линии на чертежах

Большой объем информации доставляет достаточно много проблем при его прочтении, поэтому в таких ситуациях используют размерные и выносные. Правила их нанесения прописаны в ГОСТ. Там изложена информация о выборе шрифтов, дана инструкция, как должны располагаться очертания.

Линии резьбы

Резьба также прорисовывается на основании стандартов ГОСТ. Сбег, недорез, недовод отображаются с помощью специальных обозначений согласно стандарту.

Надеемся, что наша информация полезна для Вас и справитесь с поставленной в учебном заведении задачей. Если же возникли трудности, сложности либо элементарно не хватает сил и времени на выполнение графической работы, то Work5.ru поможет Вам. Наши преимущества:

• У нас только опытные авторы,
• Мы бесплатно дорабатываем материал до тех пор, пока его не примет преподаватель.

Оставляйте заявку на сайте либо звоните по указанному номеру телефона в шапке сайта.

Введение: почему важно знать стандарты ЕСКД

Любой квалифицированный специалист должен уметь правильно читать рабочую документацию. Знание стандартов ЕСКД — это база, без которой невозможно проектирование и производство деталей. Часто у новичков возникает вопрос: как читать обозначения отверстий на чертеже, особенно если элементы имеют сложную форму или резьбу. Ответ кроется в строгих правилах, установленных государственными стандартами. Использование единых символов и форматов записей гарантирует, что чертеж правильно поймут на любом предприятии.

Основные ГОСТы для обозначения отверстий

Главный документ, устанавливающий правила нанесения условных обозначений различных элементов, — это ГОСТ 2.318-81. Он входит в комплекс стандартов ЕСКД и определяет структуру условного обозначения отверстия. Для частных случаев, например для глухих отверстий, применяют ГОСТ 3.5-2001, который уточняет правила их выполнения и контроля. Для удобства мы систематизировали соответствие типов отверстий и нормативных документов в таблице.

Вы всегда можете скачать ГОСТ 2.318-81 в электронном виде для более детального изучения и использовать его как настольную книгу при оформлении курсовых и дипломных проектов.

💡 Совет

Автоматика SolidWorks и Компас-3D не всегда корректна по ЕСКД. Специалисты Work5 проверят допуски, зенковки и резьбы. Заполните форму на сайте, прикрепите чертеж — и мы вернем его в безупречном виде.

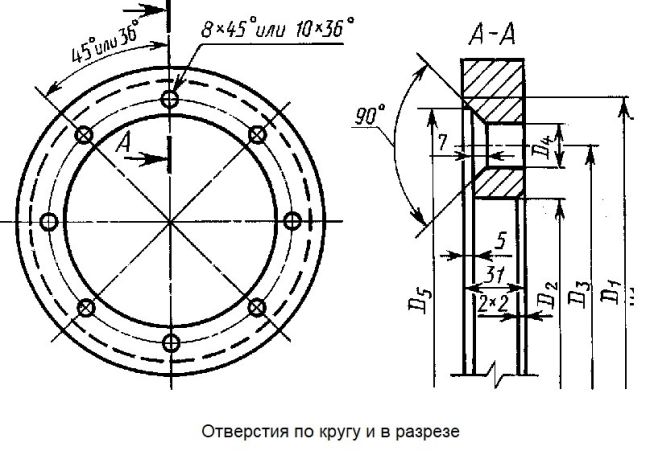

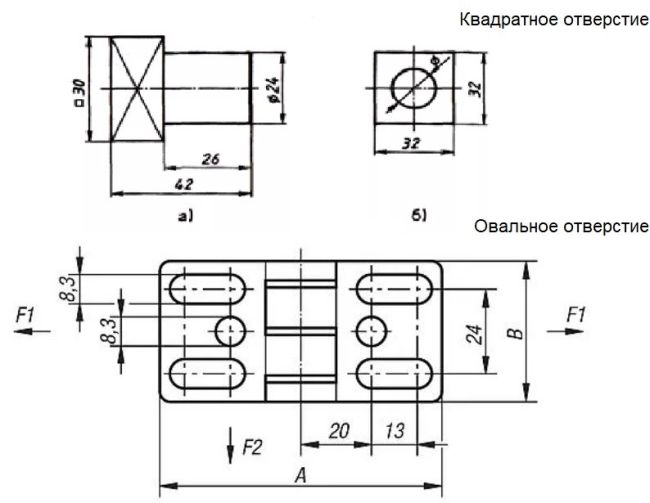

Виды отверстий и их обозначения

В машиностроении и строительстве применяется множество типов отверстий. Каждый из них имеет свою геометрию и, соответственно, способ отображения на чертеже. Рассмотрим основные виды отверстий и приведем примеры обозначений.

Сквозные отверстия

Это самый простой тип, который проходит через всю деталь насквозь. На чертеже для него указывают диаметр со знаком ∅ и при необходимости класс точности. Например, запись ∅22 означает отверстие диаметром 22 мм. В примерах чертежей сквозные каналы часто показывают на разрезе.

Глухие отверстия

Глухое отверстие — это углубление в детали ограниченной глубины, которое не выходит на противоположную сторону заготовки. Такие отверстия востребованы в машиностроении для создания резьбовых гнезд под крепеж, а также в технологиях контроля качества: по параметрам высверленного углубления рассчитывают остаточные напряжения в материале, что важно для оценки прочности готовых изделий.

На чертежах глухое отверстие обозначается специальными символами. После диаметра (знак «Ø») ставится символ глубины «↓». Например, запись «Ø30 ↓ 12» означает отверстие диаметром 30 мм и глубиной 12 мм — строгое указание для производства сверлить ровно на 12 мм, не проходя деталь насквозь.

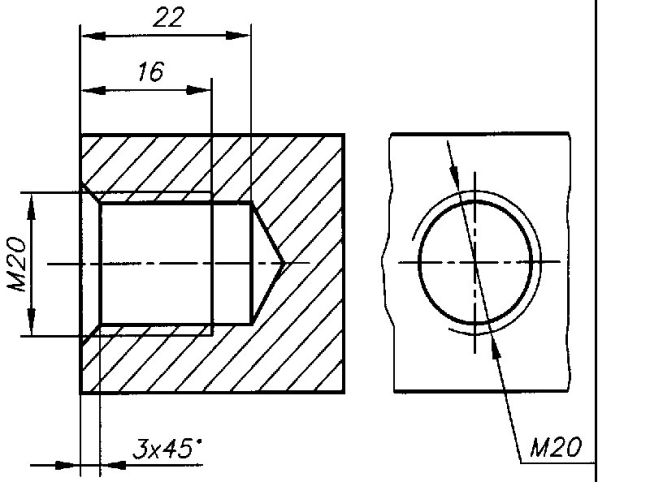

Резьбовые отверстия

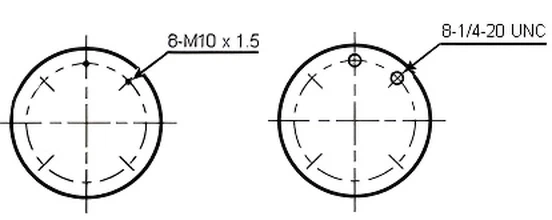

Рисунок взят с сайта: [http://ru.hlc-metalparts.com/]

Обозначение резьбовых отверстий на чертежах регламентируется международными и национальными стандартами, в частности ISO 6410 и ASME Y14.6. Графически элемент изображается комбинацией линий: на виде сверху основная окружность выполняется сплошной основной линией, а внутренний диаметр резьбы показывается тонкой сплошной линией, разомкнутой в четверти окружности.

В машиностроении наиболее распространена метрическая резьба, маркируемая литерой «M». Расшифровка такой записи строится по принципу «тип × диаметр × шаг». К примеру, обозначение M10×1.5 указывает на следующие параметры:

• M — профиль резьбы метрический;
• 10 — номинальный наружный диаметр в миллиметрах;
• 1.5 — шаг резьбы (расстояние между соседними витками) в миллиметрах.

Если шаг резьбы крупный (стандартный для данного диаметра), в обозначении его могут опускать, указывая только диаметр, например M10.

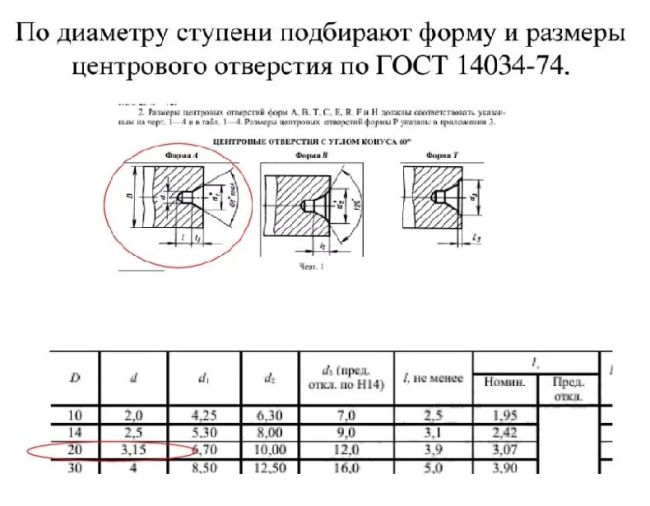

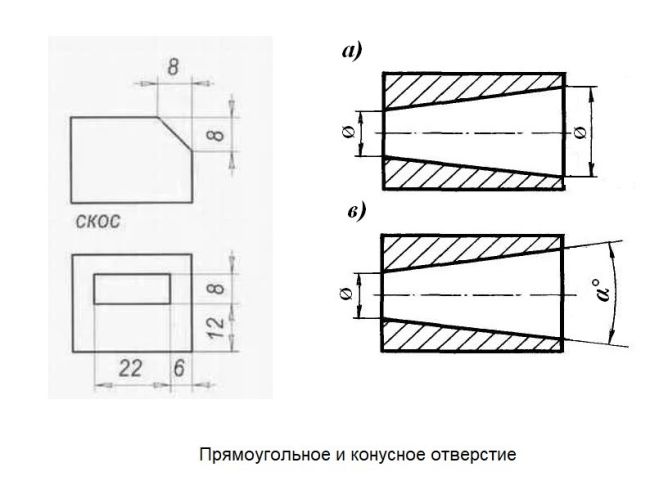

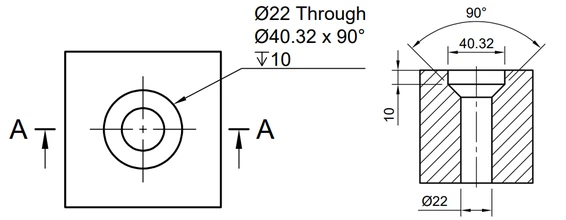

Конические и ступенчатые отверстия

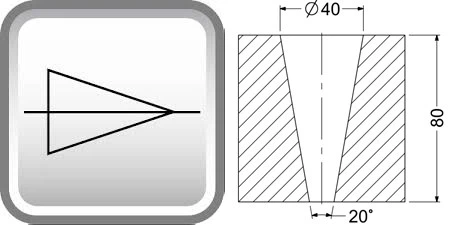

Коническое отверстие. Рисунок взят с сайта: [http://ru.hlc-metalparts.com/]

Конические отверстия часто используются для установки инструмента или в качестве уплотнений. На чертеже указывают конусность, диаметры в начале и конце конуса, а также длину. Ступенчатые отверстия состоят из нескольких цилиндрических участков разного диаметра. Их обозначение требует указания размеров всех ступеней, часто с использованием выносок. Такие схемы отверстий наглядно показывают переход от одного диаметра к другому.

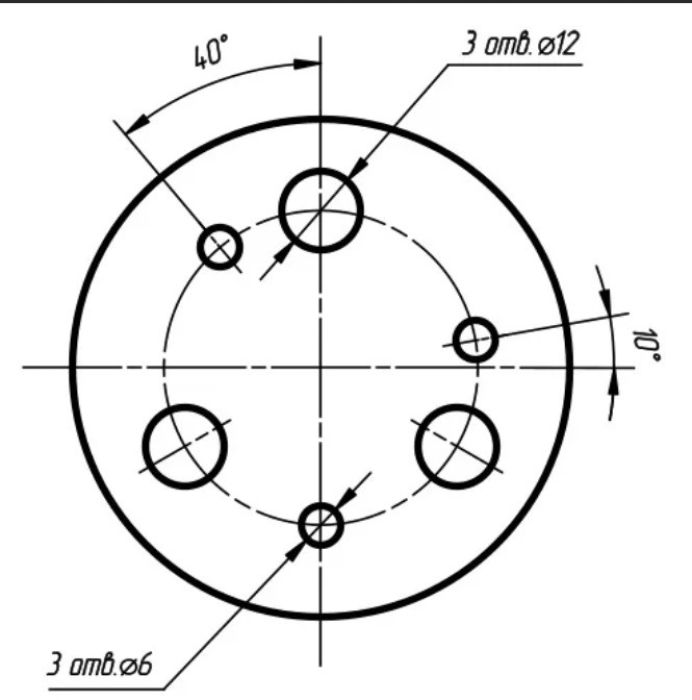

Правила нанесения размеров на чертежах

Грамотное нанесение размеров — залог того, что деталь будет изготовлена верно. Согласно ГОСТ 2.318-81, информацию об отверстии располагают на полке линии-выноски. В условной записи последовательно указываются:

• Диаметр основного отверстия (d1).
• Диаметр зенковки или второго отверстия (d2).Длина основного отверстия (l1), глубина резьбы (l2), глубина зенковки (l3) и другие параметры.

Важнейшую роль играют допуски и посадки. Они определяют характер соединения деталей. Обозначение H7 указывает на поле допуска отверстия в системе отверстия, а h6 — на поле допуска вала в системе вала. Эти символы ставятся сразу после номинального размера (например, 25H7).Если вы проектируете соединение, например под винт с потайной/полупотайной головкой, нужно показать зенковку. Как обозначить отверстие под потайную головку? На выноске указывают диаметр и угол зенковки, а также диаметр цилиндрического прохода (например, d1 / d2 x j, где j — центральный угол зенковки).

Работа в CAD-программах: SolidWorks, Компас-3D

Современное проектирование немыслимо без CAD-программ. Лидеры рынка, такие как SolidWorks и Компас-3D, предлагают мощные инструменты для автоматизации создания чертежей. В SolidWorks функция Hole Callout (автоматические выноски) позволяет одним кликом сформировать обозначение для любого отверстия, созданного в 3D-модели. Программа сама подставляет диаметр, глубину, тип резьбы и допуски в соответствии со стандартом.Рассмотрим обозначение резьбовых отверстий в SolidWorks пошагово:

1. В 3D-модели создайте отверстие с помощью инструмента «Отверстие под крепеж», выбрав нужный стандарт (ГОСТ) и тип (например, M10).Перейдите в режим создания чертежа.
2. Вставьте вид детали и используйте команду «Выноска отверстия» (Hole Callout).Укажите на отверстие. Программа автоматически сгенерирует выноску с полным обозначением: «M10-6H» (для резьбового) или «∅10H7 ⌴ 20» (для глухого).
3. Аналогично работает автоматизация выносок в Компас-3D через команду «Обозначение отверстий». Это исключает многие ошибки в чертежах и экономит время.

Частые ошибки новичков

Даже в эпоху CAD-технологий конструкторы допускают типичные промахи. Вот самые частые ошибки новичков:

1. Путаница с резьбой. Неправильное указание метрической резьбы вместо дюймовой (например, написание G1/2 как «полдюйма» без символа G).
2. Неверное указание глубины. Использование символа диаметра ∅ вместо символа глубины ⌴ или наоборот. Это меняет смысл размера: 10 мм глубины превращаются в 10 мм диаметра.
3. Отсутствие допусков. Нанесение только номинального размера без указания поля допуска (H7, h6) делает чертеж непригодным для массового производства, где необходима взаимозаменяемость деталей.

Сравнивая практические примеры чертежей «до и после исправлений», легко увидеть разницу между любительским наброском и профессиональной документацией.

💡 Совет

Не уверены в чтении сложных схем или нужен чертеж строго по ЕСКД? Команда Work5 поможет с задачами любого уровня — от глухих отверстий до сборочных единиц. Отправьте заявку через форму — и получите результат с гарантией точности.

Заключение

Освоение правил нанесения размеров и условных обозначений — важный шаг в становлении инженера. Мы разобрали ключевые аспекты: от требований ГОСТ 2.318-81 до работы в современных CAD-системах. Помните, что качественная техническая документация — это результат внимания к деталям и знания стандартов.

Если вам нужна помощь в разработке чертежей, оформлении курсовых или дипломных проектов, специалисты Work5 всегда готовы прийти на выручку. Мы поможем разобраться в сложных темах и гарантируем соответствие ваших работ всем требованиям ГОСТ и ЕСКД.

Часто задаваемые вопросы

1. Какие основные ГОСТы регулируют обозначение отверстий на чертежах?

В рамках ЕСКД основными документами являются ГОСТ 2.307-2011 (нанесение размеров и предельных отклонений), ГОСТ 2.309-73 (обозначение шероховатости поверхностей), ГОСТ 2.318-81 (правила упрощенного нанесения размеров отверстий) и ГОСТ 2.109-73 (основные требования к чертежам). Эти стандарты определяют форму, размеры, допуски и условные обозначения различных типов отверстий.

2. Как на чертеже обозначаются разные виды отверстий (цилиндрические, конические, резьбовые)?

Цилиндрические отверстия обозначаются диаметром и глубиной (например, ∅10Н7). Конические отверстия указываются через конусность или угол конуса, а также малый/большой диаметр. Резьбовые отверстия имеют обозначение типа резьбы (M, Tr, S), номинального диаметра и шага (например, M12×1,5). Для глухих отверстий обязательно указывается глубина сверления и глубина резьбы.

3. Какие существуют правила нанесения размеров отверстий на чертеже?

Размеры отверстий наносятся с учетом базирования: обычно от конструкторских баз (осей, плоскостей). Для группы одинаковых отверстий допускается выносная полка с указанием количества и размера (например, «6 отв. ∅8»). Глухие отверстия сопровождаются размером глубины, сквозные — не требуют дополнительной надписи. Диаметры проставляются знаком «∅», а радиусы — «R». Также регламентируется расположение размерных линий и использование выносных элементов.

4. Как правильно обозначать отверстия в CAD-программах SolidWorks и Компас-3D?

В SolidWorks используется инструмент «Отверстие» с выбором стандарта (ГОСТ), типа (простое, цековка, зенковка, резьбовое) и параметров. Программа автоматически проставляет условные обозначения на чертеже. В Компас-3D работает библиотека «Конструкторские отверстия», где можно выбрать исполнение (сквозное, ступенчатое, с фаской) и размеры. Оба САПР поддерживают автоматическую генерацию обозначений по ЕСКД, но требуют проверки соответствия стандартам.

5. Какие частые ошибки допускают новички при обозначении отверстий?

Наиболее распространенные ошибки: отсутствие знака диаметра «∅» перед размером, неправильное указание глубины глухого отверстия (путают глубину сверления и глубину резьбы), неверное обозначение резьбового отверстия без шага, игнорирование допусков формы и расположения, а также несоблюдение правил простановки размеров от баз. Также часто забывают указывать количество одинаковых отверстий или ставят размеры на видах, где отверстие проецируется не в истинную величину.

Масштаб – это соотношение длины, ширины и высоты объекта в реальном мире к их отображению на чертеже. Масштабы чертежей – это важный элемент при проектировании и изготовлении различных конструкций, а также при создании технической документации.

Какие бывают масштабы?

• Масштабы на картах и планах бывают численные, графические, иррациональные.Численный записывают в виде математической дроби. В числителе используют цифру 1, а в знаменателе — то число, на сколько уменьшается проекта. К примеру, есть масштаб 1:5000. Что он значит? Все просто: 1 см на плане соответствует 5000 см на местности.Крупнее будет масштаб, у которого знаменатель меньше. Приведем пример: 1: 50 крупнее 1:1000.
• Графический бывает следующих видов:

1. линейный - отображается в виде линейки, поделенной на равные части;
2. по осям координат — изображается в виде шкал для каждой из осей координат, которые имеют различный коэффициент масштабирования;
3. поперечный — в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.

• Иррациональный — представляют в виде иррациональной дроби. Определитель — простое число, исключая 2 и 5.

Десятичный или кратный — масштаб, где определитель кратен 5 и 2.

Какими бывают масштабы чертежей?

Распространенные вариации масштабов:

• 1:1 - используется при создании чертежей натуральной величины. Оптимально при реализации чертежей мебели.
• 1:2, 1:5, 1:10 - применяются для создания чертежей, где объекты должны быть изображены в меньшем масштабе. Подходят для схематичного изображения зданий и сооружений.
• 2:1, 5:1, 10:1 – подходят в том случае, где объекты должны быть изображены в большем масштабе. Используются при создании чертежей электрических схем.
• 1:20, 1:50, 1:100, 1:200 - применяются в архитектуре и машиностроении. Например, при схематичном создании зданий, производственных линий и оборудования.
• 1:500, 1:1000, 1:2000, 1:5000 - используют при создании генеральных планов и карт городов и регионов.

Масштаб выбирается исходя из размеров объекта, который необходимо отразить, а также из габаритов листа бумаги, на котором будет создаваться чертеж. Например, при выборе 1:100 для изображения здания на листе формата А3 (420 мм х 297 мм), само строение будет иметь размеры 4,2 см х 2,97 см.

Совет: при изменении масштаба меняется и размер всех изображенных на чертеже элементов.

Требования ГОСТа относительно чертежей и масштабов

Требования ГОСТ Р 21.1101-2013:

1. На чертежах должна быть указана информация о названии изделия, масштабе, размерах, материалах, шрифте, разметке, годе и месте разработки.
2. Линии должны быть четкими, тонкими и ровными, а текст - читаемым.
3. Масштаб должен быть выбран таким образом, чтобы вся информация поместилась на листе без переноса на другую страницу. Должен быть указан явно и наглядно.
4. Для разных типов изображений используются определенные типы линий: тонкие, средние и толстые.
5. Размеры изделий и деталей указываются в миллиметрах и должны быть четкими и точными.
6. Между объектами должны быть отчетливые различия в толщине и типе линий, чтобы обеспечить ясность изображения.
7. На чертежах не должно быть никаких несущественных элементов или линий.
8. На листе указывается формат, номер и название документа.
9. Шрифт выбирается однородный и легко читаемый.
10. Элементы располагаются в соответствии с масштабом.

Программы для работы с чертежами

AutoCAD – ПО для компьютерного проектирования, разработанная компанией Autodesk. Подходит для создания, редактирования и просмотра двух- и трехмерных чертежей. С ее помощью можно начертить электрические схемы, планировки помещений и т.д.

SolidWorks используется в машиностроении и других отраслях для трехмерного моделирования. Можно создавать сложные детали и сборки, анализировать и проверять конструкции.

SketchUp применяется для трехмерного моделирования, создания простых и сложных конструкций, включая архитектурные объекты, мебель и другие предметы.

Revit подходит для проектирования зданий и сооружений. С Ревит можно создавать детальные трехмерные модели зданий и автоматически генерировать чертежи на основе этих моделей.

CATIA – программа для трехмерного проектирования, которая используется в авиастроении, автомобилестроении и других отраслях промышленности. Помогает создавать сложные 3D-модели и проводить анализы прочности и динамики систем.

Inventor – программа для трехмерного проектирования, разработанная компанией Autodesk. Используется в промышленности для создания сложных 3D-моделей, в том числе для проектирования оборудования и механизмов.

Pro/Engineer (Creo) – популярная программа для трехмерного проектирования, которая широко используется в машиностроении. Можно создавать 3D-модели, а также производить анализ прочности и конструкции.  Функционал предполагает наличие инструментов для создания чертежей, включая возможность создания аннотаций и размеров.

Creo имеет простой пользовательский интерфейс. Поэтому может быть более доступной для новичков в области машиностроения. Поддерживает создание виртуальных сборок и симуляции, что позволяет дизайнерам проверять модели на возможные проблемы на ранней стадии проектирования.

В Creo можно работать с разными форматами файлов. Удобно при взаимодействии с другими компьютерными системами, такими как CAD, CAM и CAE. Имеет широкую базу знаний и сообществ пользователей, что делает ее привлекательным выбором для тех, кто ищет поддержку и советы.

При выборе конкретного ПО важно учитывать требования и предпочтения отрасли, а также удобство использования и наличие поддержки и сообщества пользователей.
