Что такое сборочный чертеж

🤔 Определение

Сборочный чертеж — это технический документ, который отображает изделия или конструкции, состоящие из нескольких деталей (компонентов), показывая, как эти детали соединяются и собираются в единое целое.

На сборочном чертеже указываются размеры, допуски, спецификации, а также часто приводится информация о порядке сборки.

Сборочные чертежи используются в различных отраслях, таких как машиностроение, электроника, строительство и других, где необходимо создать сложные изделия из множества деталей. Они являются важным инструментом для инженеров и конструкторов, так как помогают обеспечить правильное понимание и реализацию конструкции на стадии производства.

Сборочный чертеж может содержать:

• общий вид изделия;
• указания по монтажу и демонтажу деталей;
• перечень необходимых материалов и комплектующих;
• номера деталей или узлов, которые должны быть собраны.

Также на сборочных чертежах могут использоваться различные обозначения и условные графические знаки для упрощения восприятия информации.

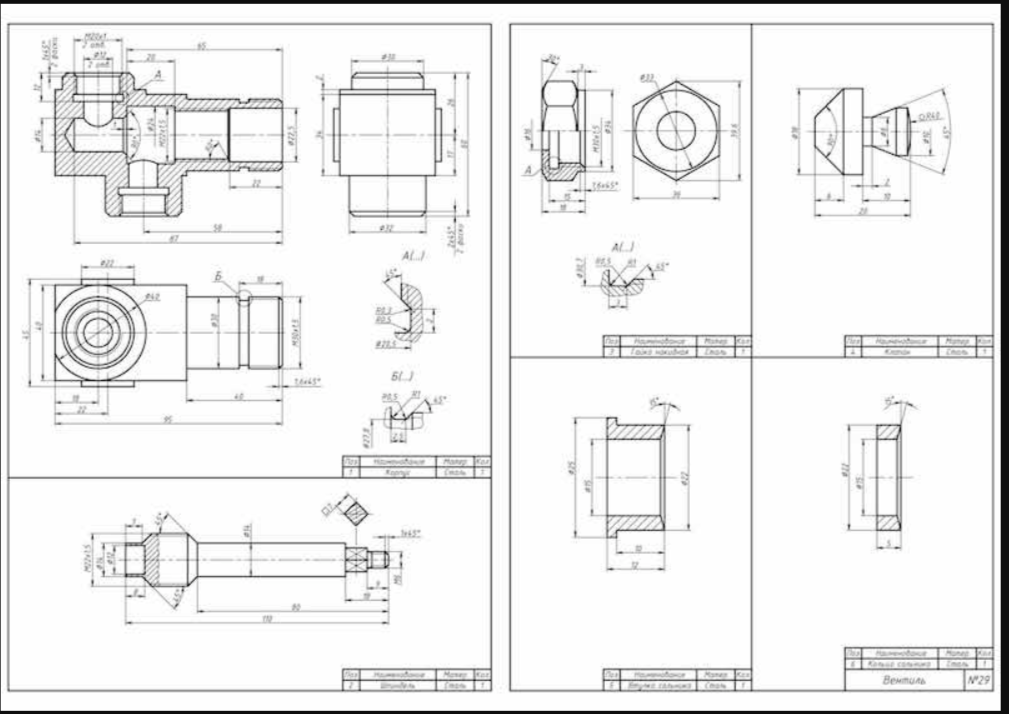

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Задачи сборочного чертежа

Сборочный чертеж выполняет несколько ключевых задач, включая:

1. Отображение структуры изделия. Показывает, как отдельные детали и узлы соединяются друг с другом, создавая законченное изделие.
2. Инструкции по сборке. Предоставляет информацию о порядке и способах сборки, включая необходимые инструменты и материалы.
3. Размеры и допуски. Указывает точные размеры, допуски и технические условия, чтобы гарантировать, что детали будут правильно собраны и будут функционировать как единое целое.
4. Указание на спецификации. Включает перечень использованных материалов и описание деталей, что облегчает их идентификацию и заказ.
5. Обеспечение единства документации. Создает сводный документ, который служит основой для производства, контроля качества и службы поддержки.
6. Документирование разработки. Помогает отслеживать изменения в конструкции на разных этапах разработки.
7. Коммуникация между участниками процесса. Упрощает взаимодействия между дизайнерами, инженерами, производственными работниками и монтажниками, обеспечивая понимание требований и особенностей изделия.

Эти задачи делают сборочные чертежи важным инструментом в процессе проектирования, производства и обслуживания изделий.

Что содержится на сборочном чертеже

Сборочный чертеж — это один из важнейших документов в техническом проектировании, который наглядно демонстрирует, как отдельные компоненты собираются в единое целое.

Рассмотрим основные элементы.

1. Общий вид изделия. На сборочном чертеже обязательно должен быть представлен общий вид собранного изделия. Это позволяет зрительно оценить его форму и конструкции, а также помогает понять, как отдельно взятые элементы будут взаимодействовать друг с другом.
2. Обозначения деталей. Каждая деталь или узел, входящий в сборку, обозначается специальным номером или индексом. Эти обозначения соответствуют номерам на отдельном чертеже каждой детали (детализированном чертеже).
3. Список сборочных единиц. В большинстве случаев внизу чертежа или на отдельной странице создается таблица, в которой указываются все детали, участвующие в сборке. Здесь включаются номера деталей, их наименования, количество и, возможно, обозначения материала.
4. Размеры и узлы. Сборочный чертеж должен содержать размеры, которые указывают на относительное расположение деталей. Размеры могут быть представлены в различных форматах, включая линейные, угловые и другие геометрические параметры.
5. Указания по сборке. На чертеже могут быть даны специальные символы и текстовые инструкции, объясняющие порядок сборки, способы соединения деталей (например, сварка, болтовые соединения) и другие замечания, касающиеся особенностей установки.
6. Допуски и параметры. Важным аспектом сборочного чертежа является указание на допустимые отклонения размеров (допуски) и параметры, которые обеспечивают корректную работу изделия. Эти данные помогают в процессе производства и контроля качества.
7. Спецификации и обозначения. На чертеже могут быть указаны различные спецификации, такие как требования к материалам, обработке поверхностей и т. д. Также полезно использовать условные обозначения для представления различных видов соединений и деталей.
8. Линии разреза и сечения. Если необходимо, могут быть включены разрезы и сечения, показывающие внутреннее устройство изделия. Это помогает лучше понять, как детали взаимосвязаны на уровне конструкции.

На чертеже необходимо указывать размеры, допустимые отклонения, а также другие параметры и требования, которые должны быть соблюдены или проверены в соответствии со сборочным чертежом. Важными моментами для указания на сборочных чертежах являются следующие категории размеров:

1. Габаритные размеры — устанавливают предельные внешние или внутренние контуры изделия, включая длину, ширину и высоту.
2. Установочные и присоединительные размеры — фиксируют параметры элементов, используемых для установки и соединения.
3. Эксплуатационные размеры — отражают основные характеристики сборочной единицы, необходимых для ее функционирования в эксплуатационных условиях.
4. Монтажные размеры — определяют расположение деталей относительно друг друга, что критически важно для корректной сборки.

Требования к оформлению сборочного чертежа

Сборочные чертежи являются важнейшими документами в области технического проектирования. Они служат основой для производства и монтажа изделий, а также обеспечивают связь между различными участниками процесса. Чтобы сборочные чертежи были понятными, точными и не вызывали вопросов, необходимо соблюдать определенные требования к их оформлению.

Общие требования

• Стандарты оформления. Все сборочные чертежи должны соответствовать действующим стандартам (например, ГОСТ в России), которые регламентируют правила оформления, размеры, шрифты и другие графические элементы.
• Четкость. Изображения на чертеже должны быть четкими и разборчивыми. Линии следует делать достаточной толщины, чтобы они были легко видны, а текст — читаемым и прописанным с соблюдением необходимого масштаба.
• Масштаб. Сборочный чертеж должен быть выполнен в соответствующем масштабе, который позволяет наглядно представить детали и их взаимное расположение. Обычно используют масштабы 1:1, 1:2, 1:5 и другие, в зависимости от размеров изделия.

Структура чертежа

• Заголовок. В верхней части чертежа обязательно указывается заголовок, который включает информацию о наименовании изделия, его назначении, а также наименование организации, ответственной за разработку.
• Дата и номер версии. Каждый сборочный чертеж должен иметь дату составления и номер версии, что позволяет отслеживать изменения и обновления в проекте.
• Подписи и обозначения. Все детали и узлы на чертеже должны иметь соответствующие номера (обозначения) и, при необходимости, пояснения, отмечающие их функции или особенности.

Изображения и графические элементы

• Общий вид. Сборочный чертеж должен начинаться с общего вида изделия, который дает представление о его форме и конструкции.
• Разрезы и сечения. В случае необходимости следует использовать разрезы и сечения, которые помогают лучше понять внутреннее строение изделия. На таких изображениях должны быть четко обозначены линии разреза.
• Детали, входящие в сборку. Каждая деталь, входящая в состав изделия, должна быть изображена и обозначена, что позволяет легко идентифицировать ее элементы.

Размеры и допуски

• Размеры. Нужно указывать все размеры, необходимые для сборки, включая габаритные, установочные и монтажные размеры, а также размеры, касающиеся взаимного расположения деталей.
• Допуски и параметры. Чтобы обеспечить точность сборки, следует указать допустимые отклонения для размеров и другие технические параметры, которые необходимо учитывать.

Дополнительная информация

• Спецификация. На сборочном чертеже или в отдельной таблице следует представлять спецификацию всех деталей с указанием их наименований, количества и необходимых материалов.
• Инструкции по сборке. Если есть особые требования или замечания относительно порядка или способов сборки, их необходимо отметить на чертеже.
• Примечания. Все дополнительные пояснения и примечания должны располагаться в удобных для чтения местах и иметь ясное содержание, чтобы не вызывать затруднений у пользователей чертежа.

Как оформлять изображения сборочных единиц

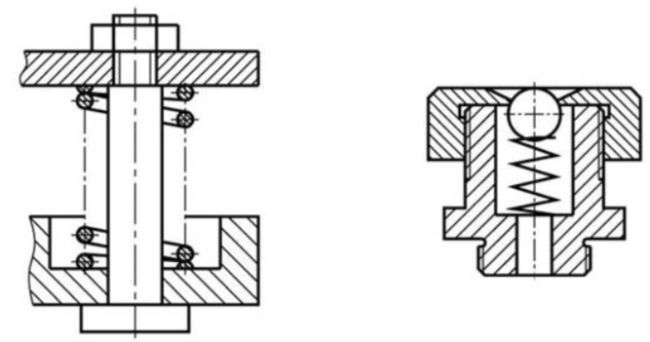

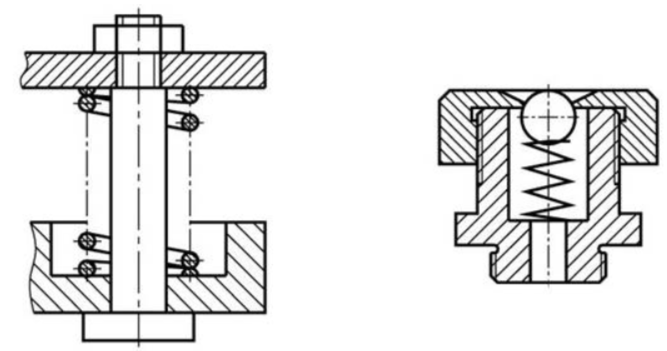

При оформлении изображений сборочных единиц необходимо соблюдать определенные требования. Основные из них включают:

1. Минимальное количество изображений. Количество представленных изображений следует свести к минимуму, одновременно обеспечивая полное представление о форме, расположении и характере соединений деталей.
2. Штриховка разрезов. В случае разрезов следует штриховать все смежные детали в разные стороны, что помогает визуально различать их на чертеже.
3. Единая штриховка для одной детали. На всех изображениях одна и та же деталь должна иметь одинаковую штриховку, что облегчает восприятие информации.
4. Исключение штриховки для стандартных изделий. Стандартные изделия на разрезах не следует штриховать, чтобы сохранить ясность и удобство чтения чертежа.

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Оформление размеров на сборочном чертеже

При создании размеров на сборочных чертежах важно учитывать несколько ключевых требований:

1. Установочные и присоединительные размеры. Необходимо указать параметры, касающиеся установки изделия на месте монтажа или его соединения с другими элементами.
2. Дополнительные размеры. Следует также обозначить другие важные размеры и справочные параметры. Все справочные размеры на чертеже отмечаются символом «*», а в технической документации добавляется надпись «*Размеры для справок».

Оформление номеров позиции

На сборочном чертеже все элементы сборочной единицы должны быть пронумерованы в соответствии с номерами позиций, приведенными в спецификации данной единицы. Номера позиций располагаются на полках линий-выносок, ведущих от изображений отдельных составных частей, и, по возможности, группируются в колонках или строках на одной линии. Линии-выноски завершаются на изображении видимой точкой или стрелкой, если деталь закрашена.

Важно, чтобы линии-выноски не пересекались между собой и оставались параллельными линиям штриховки. Также следует избегать их пересечения с размерными линиями и другими элементами изображения. Разрешается применение одной общей линии-выноски с вертикальным расположением номеров позиций для группы деталей, имеющих четкую взаимосвязь.

Шрифт для номеров позиций должен быть на один-два размера больше, чем шрифт, используемый для выражения размерных данных на этом чертеже.

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Технические требования

Технические требования, изложенные на чертеже, следует группировать по принципу однородности, например, в соответствии с качеством изделия, условиями и методами испытания, правилами транспортировки и хранения, а также особыми условиями эксплуатации. Эти требования располагаются над основной надписью в виде колонки, ширина которой не должна превышать 185 мм.

На листах формата более A4 допускается размещение текста в две и более колонки, при этом ширина каждой колонки также не должна превышать 185 мм. Пункты технических требований должны иметь сквозную нумерацию, и каждый пункт записывается с новой строки. Заголовок «Технические требования» указывается только в случае, если на чертеже также размещены технические характеристики.

Характеристика изделия сборочного чертежа

Если требуется указать техническую характеристику изделия, ее следует размещать отдельно от технических требований. Технические характеристики нумеруются самостоятельно и размещаются на свободном поле чертежа под заголовком «Техническая характеристика».

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Как упростить сборочный чертеж

Упрощение сборочных чертежей является важным этапом в процессе проектирования, позволяющим повысить их читаемость и облегчить восприятие информации. Сборочные чертежи могут быть сложными и перегруженными деталями, планами и размерами, что затрудняет понимание. Упрощение может включать в себя несколько методов и подходов, которые помогут сделать чертежи более понятными и доступными для пользователей.

Уменьшение количества изображений

Одним из основных способов упрощения сборочного чертежа является снижение количества изображений. Вместо множества разрозненных видов, можно использовать общий вид с вырезами или разрезами.

Использование условных обозначений

Применение условных обозначений для распространенных деталей и соединений может значительно сократить размер чертежа. Например, можно использовать стандартные символы для обозначения крепежных элементов, что избавляет от необходимости изображать каждую деталь в индивидуальном порядке.

Сокращение ненужной информации

Удаление избыточной или несущественной информации, которая не влияет на понимание сборки, позволяет сосредоточиться на ключевых аспектах. Это можно сделать путем упрощения текстовых пояснений, сокращения размеров и графиков или даже использования ссылок на более подробные документы.

Группировка деталей

Группировка схожих или связанных деталей в единую категорию может помочь уменьшить загромождение чертежа. При этом важно сохранить ясность и возможность быстро идентифицировать компоненты.

Четкие размеры и обозначения

Упрощение может также включать в себя использование более понятных и читаемых шрифтов и размеров для размерных обозначений и текстов. Все размеры должны быть указаны четко и однозначно, чтобы избежать путаницы.

Оптимизация штриховки и линий

Сократите количество используемых штриховок и линий, которые не играют важной роли в понимании конструкции. Упрощенная штриховка помогает сосредоточиться на основных элементах чертежа, делая его более понятным.

Четкая организация пространства

Эффективная организация свободного пространства на чертеже поможет сделать его более структурированным и читабельным. Разделение различных секций (например, технические требования, спецификации) с ясными заголовками и отступами улучшает восприятие.

Спецификация сборочного чертежа

🤔 Определение

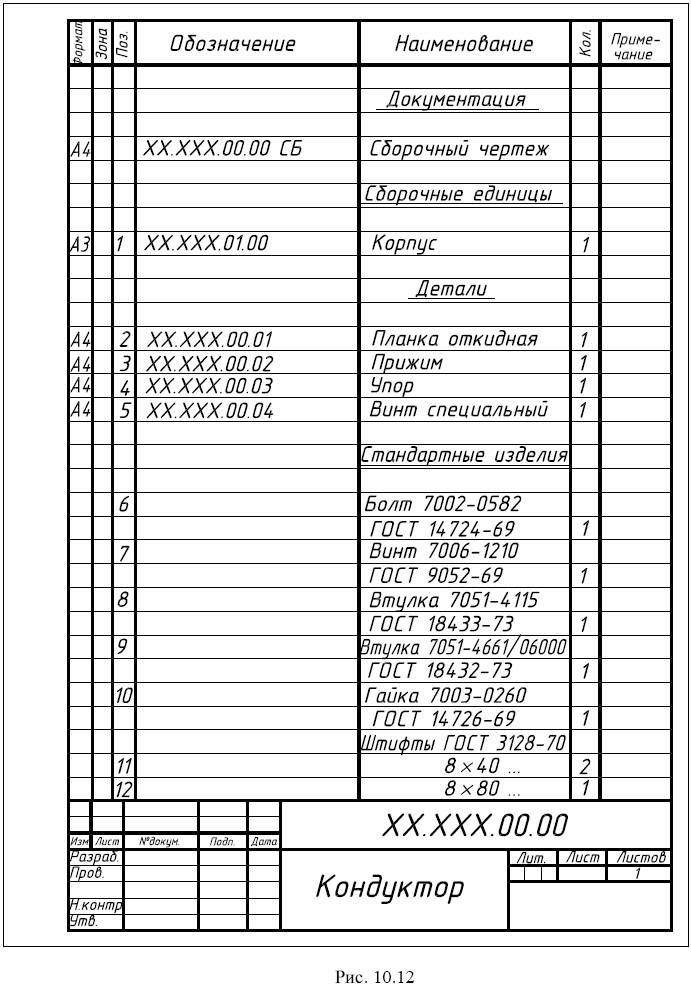

Спецификация — это конструкторский документ, который оформляется на одном или нескольких листах формата A4 и является обязательным дополнением к чертежам.

Она содержит все основные сведения об изделии и включает несколько разделов:

• документация;
• комплексы;
• сборочные единицы;
• детали;
• стандартные изделия;
• материалы;
• комплекты.

Спецификация представляется в виде таблицы с семью столбцами. В учебных курсовых проектах спецификация, как правило, помещается в приложении к пояснительной записке.

Подведем итоги

Соблюдение требований к оформлению сборочных чертежей имеет решающее значение для успешного производства и сборки изделий. Правильное и ясное оформление не только облегчает работу инженеров и мастеров на производстве, но и минимизирует риск ошибок, что, в свою очередь, способствует повышению качества и сроков выпуска продукции. Четкие, доступные и хорошо структурированные сборочные чертежи играют важную роль в процессе разработки, производства и обслуживания продукции, поэтому их оформление должно быть предметом особого внимания.

А упрощение сборочных чертежей помогает улучшить их визуальную доступность и понимание, что все более важно в условиях современных производственных процессов. Применяя методы упрощения, дизайнеры и разработчики могут сделать свои чертежи более эффективными и функциональными, что способствует лучшему взаимодействию между участниками проектирования и производства. Это ведет к снижению вероятности ошибок и оптимизации всего процесса разработки и выпуска продукции.

Как обозначается резьба на чертеже по ГОСТу

В соответствии с ГОСТ 2.307-68, резьба обозначается на чертеже определенным образом. Основные элементы, которые нужно учитывать при разметке резьбы, следующие:

1. Обозначение резьбы. Указывается тип резьбы (например, метрическая, дюймовая и т. д.) и ее размеры (диаметр и шаг).
2. Чертежные обозначения. На чертеже рисуются осевые линии с указанием направления резьбы, а также размерные линии для обозначения диаметра и других ключевых размеров. Используются специфические знаки и символы для обозначения правой и левой резьбы.
3. Указание чертежных размеров. Размеры должны быть указаны в миллиметрах, если речь идет о метрической системе, или в дюймах для дюймовой резьбы.
4. Расчет и указания. Если необходимо, следует добавить дополнительные примечания о точности или других требованиях к резьбе (например, соответствие определенному классу точности).

✏ Заметка

Не забудьте следить за тем, чтобы все обозначения были четкими и читабельными.

Обозначение допуска резьбы на чертеже

При обозначении резьбы на чертеже ключевыми являются геометрические характеристики и диапазон допусков. Условные обозначения имеют следующую интерпретацию:

• Символ М обозначает метрическую резьбу: она может встречаться с крупным шагом (к примеру, М 64) или с мелким шагом (например, М 24*3).
• Комбинация букв LH указывает на левую резьбу и добавляется после основной маркировки (например, можно встретить обозначение М 24 LH).
• Для многозаходной резьбы присутствует более детализированное обозначение, в котором используется буква Р и указывается величина шага.

Диапазон допусков представляет собой комбинацию числа, определяющего степень точности, и буквы, которая соотносится с уровнем точности.

Если длина свинчивания оказывается меньше полной длины резьбы, данное значение также указывается и классифицируется в группе S.

Фото: dgng.pstu

Обозначение трубной резьбы

Обозначение трубной резьбы на чертеже включает в себя определенные элементы, которые важно учитывать для правильной интерпретации информации. В зависимости от типа резьбы и ее назначения, используется несколько стандартов:

• Обозначение типа резьбы. Для трубной резьбы применяются следующие обозначения:

1. Наружная резьба обозначается буквой ν.
2. Внутренняя резьба обозначается буквой θ.

• Указание диаметра. Диаметр резьбы обычно указывается в дюймах и может быть обозначен в дюймовой дроби (например, 1/2", 3/4"), а также в миллиметрах. Для сантиметровой и дюймовой систем часто указывается соответствие между ними.
• Поле допуска и класс точности. Поле допуска обозначается числом и буквой, например, 6g. Это фиксирует стандартное отклонение, которое допустимо для данной резьбы.
• Дополнительные характеристики. Возможно указание дополнительных характеристик резьбы, таких как шаг и форма (например, если это резьба с конусной формы).

Пример обозначения трубной резьбы.

Фото: Стандарт

Как обозначается трапецеидальная резьба на чертеже

При необходимости указать трапецеидальную резьбу на чертеже важно следовать стандартам, установленным в ГОСТ 24737-81. Обозначение трапецеидальной резьбы предполагает использование ряда основных геометрических характеристик:

• наружный, внутренний и средний диаметры для резьбы с внешним профилем;
• наружный, внутренний и средний диаметры для резьбы с внутренним профилем;
• шаг, зазор, а также высоту (глубину) резьбового профиля.

В соответствующих таблицах ГОСТа представлены точные размеры. Например, для резьбы с номинальным диаметром 8 мм и шагом 1,5 или 2 мм наружный диаметр внешней резьбы составляет 8 мм, тогда как наружный диаметр внутренней резьбы равен 8,3 мм. Средний диаметр и для наружной, и для внутренней резьбы равен 7,25 мм.

Данная резьба широко применяется в механизмах, которые преобразуют вращательное движение в прямолинейное.

Фото: dgng.pstu

Обозначение метрической конической резьбы

Обозначение метрической конической резьбы согласно ГОСТ 25229-82 состоит из буквенного обозначения (МК), диаметра резьбы в основной плоскости, шага, а также указания направления резьбы, если оно левое.

Фото: dgng.pstu

Обозначение американской резьбы

Одним из основных характеристик резьбы является шаг, который для дюймовой резьбы рассчитывается как количество витков на одном дюйме. В соответствии с действующими стандартами, дюймовая резьба может быть выполнена с крупным (UNC) или мелким (UNF) шагом. Таблицы размеров для этих типов резьбы имеют разные форматы. Кроме того, в стандартах предусмотрены три класса точности — 1, 2 и 3. При этом буквенное обозначение «А», следующее за номером класса, указывает на наружную резьбу, тогда как буква «В» применяется для обозначения внутренней резьбы.

Фото: Мировые Охотничьи Технологии

Сбег резьбы

Сбег резьбы обозначает характеристику, отражающую угол наклона витков резьбы и ее форму, что имеет важное значение для механизмов, где применяются резьбовые соединения. На чертеже сбег резьбы может быть представлен следующим образом:

1. Обозначение. Сбег резьбы указывается в виде углового значения (например, в градусах) или в виде символа, отражающего направление и величину сбега.
2. Графическое изображение. В чертеже может быть показан профиль резьбы, включающий указание на сбег, чтобы визуально передать его наклон и глубину. Это может быть полезно для лучшего понимания конструкции.
3. Дополнительная информация. При необходимости можно указать конкретные размеры и параметры сбега, такие как его величина и связанная с ним информация, относящаяся к применению или стандартам.

Обозначение многозаходной резьбы

Многозаходная резьба обозначается на чертеже специфическим образом, согласно действующим стандартам. Основные элементы, которые следует учитывать при обозначении многозаходной резьбы, включают:

1. Тип резьбы. Указывается буквенное обозначение для резьбы, например, М — для метрической резьбы, Р — для трубной резьбы, и так далее.
2. Номинальный диаметр. Указывается наружный диаметр резьбы в миллиметрах (например, М10).
3. Количество заходов. Количество витков резьбы на единицу длины обозначается иначе, чем у одноходовой резьбы. Это уточняется через букву Р и шаг резьбы (например, Р1,5 для резьбы с шагом 1,5 мм).
4. Шаг резьбы. Указывается величина шага, который может быть представлен числом (например, шаг 2 мм).
5. Класс точности. При необходимости обозначается также класс точности резьбы (например, 6g для наружной резьбы).

Фото: dgng.pstu

Обозначение резьбового отверстия и резьбового соединения

Резьбовые отверстия могут быть как сквозного, так и глухого типа. В любом варианте крайне важно указать все необходимые параметры на чертеже, включая глубину, размеры, наружный и внутренний диаметры резьбы.

Для отверстий небольшого диаметра допускается упрощенное представление размеров, особенно когда полное обозначение усложняет восприятие чертежа.

На чертежах резьбовое соединение изображается условно. Следует нарисовать профиль резьбы и, если это необходимо, указать такие параметры, как недорез и недовод, а также шаг резьбы. В условно-схематическом изображении применяется штриховка, а на выносных линиях дается полное описание типа соединения элементов. Создание чертежей для высокоточных изделий требует большего времени, поскольку необходимо также указывать допуски размеров и шероховатость поверхности.

Как обозначить резьбу в AutoCAD

Чтобы обозначить резьбу в AutoCAD, следуйте этим шагам:

• Выбор интерфейса. Если вы планируете работать с 3D-моделированием, откройте интерфейс 3D. Для 2D-моделирования можно оставаться в стандартном 2D-окне.
• Использование команды для резьбы. Для создания резьбы воспользуйтесь командой «Условное обозначение резьбы». Эта функция позволяет автоматически генерировать резьбовые символы и аннотации, которые соответствуют заданным параметрам.
• Моделирование наружной резьбы в 2D:

1. Выберите инструменты на панели инструментов, такие как «Отрезок» или «Спираль».
2. Начертите резьбу, проводя линии в соответствии с заданными параметрами (диаметром и шагом резьбы), так, как если бы вы рисовали на бумаге.

• Настройка параметров резьбы. Убедитесь, что вы правильно настроили параметры резьбы, такие как диаметр, шаг и направление (если требуется). Можно использовать дополнительные аннотации для указания важной информации.
• Использование блоков. Если вы часто используете один и тот же тип резьбы, рассмотрите возможность создания блока, который можно будет легко вставлять в различные проекты.
• Проверка и сохранение. Проверьте созданный чертеж на соответствие всем требованиям и сохраните изменения.

Следуя этим шагам, вы сможете корректно обозначить резьбу в AutoCAD для своих проектов.

Как обозначить резьбу в SolidWorks

Обозначение резьбы в SolidWorks осуществляется с помощью следующих шагов:

• Открытие документа. Начните с открытия вашего проекта или детали, для которой нужно обозначить резьбу.
• Выбор команды. Перейдите в меню «Вставка» в верхней части экрана.
• Добавление примечания:

1. Выберите «Примечание» из выпадающего списка.
2. Затем выберите опцию «Условное изображение резьбы» (или «Резьба») в подменю.

• Настройка параметров. В открывшемся меню настроек укажите параметры, такие как диаметр начала резьбы, длина и шаг резьбы.

Убедитесь, что все параметры соответствуют требованиям вашего проекта.

• Расположение на чертеже. Щелкните на области чертежа, где вы хотите разместить обозначение резьбы.
• Финальная проверка. Проверьте обозначение на соответствие стандартам, и при необходимости внесите изменения.
• Сохранение работы. Не забудьте сохранить изменения в вашем проекте.

Следуя этим шагам, вы сможете успешно создать и обозначить резьбу в SolidWorks для вашего изделия.

Как сделать резьбу на чертеже в Компасе

Чтобы изображать резьбу на чертеже в Компасе, выполните следующие шаги:

• Открытие чертежа. Запустите Компас и откройте документ чертежа, на котором вы планируете обозначить резьбу.
• Выбор панели инструментов. Перейдите к панели «Элементы оформления», которая обычно располагается на верхней части окна программы.
• Нахождение команды. Найдите и выберите команду «Условное обозначение резьбы». Эта команда позволяет автоматически создавать резьбовые символы.
• Настройка параметров:

1. Укажите ребро, к которому будет применяться резьба.
2. Задайте параметры, такие как длина резьбы и ее шаг.

• Автоматическое создание изображения. После ввода всех необходимых данных Компас автоматически создаст условное изображение резьбы на чертеже.
• Вручную с помощью линий. Если вам нужно, можете также нарисовать резьбу вручную, используя инструменты для создания линий и отрезков. Это может быть полезно для более детального отображения.
• Сохранение чертежа. После завершения работы не забудьте сохранить изменения в документе.

Следуя этим шагам, вы сможете легко создать резьбу на чертеже в Компасе.

Основные функции AutoCAD для начинающих

Autodesk AutoCAD — популярная программа для черчения и проектирования, используемая как профессионалами, так и новичками в области инженерии, архитектуры и дизайна. Программа предоставляет мощные инструменты для создания чертежей, моделей и планов. Этот обзор поможет новичкам понять основные возможности AutoCAD и начать работать с программой.

AutoCAD предлагает ряд базовых инструментов, которые делают процесс черчения удобным и точным. Начать можно с создания простых форм, таких как линии, окружности и прямоугольники, которые являются основой для более сложных чертежей. В программе есть удобные инструменты редактирования, такие как копирование, перемещение, вращение и зеркальное отражение объектов, которые позволяют быстро корректировать чертежи.

Интерфейс программы интуитивно понятен: на панели инструментов представлены основные команды, с которыми легко работать даже новичкам. Программа также позволяет быстро переключаться между окнами и панелями, что делает работу с чертежами удобной и понятной.

Работа со слоями

Слои в AutoCAD — это полезный инструмент для структурирования чертежей. Каждый слой может содержать определенные элементы чертежа, например, стены, мебель или коммуникации, что упрощает управление проектом и делает его более наглядным. Создание и управление слоями позволяет включать или отключать видимость отдельных частей чертежа, редактировать их цвет и стиль линий. Это полезно, если нужно скрыть или показать определенные элементы, выделить важные объекты или распределить объекты по категориям.

Масштабирование и аннотирование

AutoCAD позволяет масштабировать чертежи для работы на разном уровне детализации. Инструменты масштабирования помогают приблизить или отдалить объект для точного черчения и удобного обзора. Аннотирование — это добавление надписей, размеров, выносок и других текстовых элементов, которые делают чертежи более информативными. Размеры и выноски позволяют обозначать расстояния и дополнительные сведения. Можно настраивать шрифты, размеры текста и стиль отображения, чтобы обеспечить максимальную читаемость.

Работа с шаблонами и блоками

Шаблоны и блоки — еще одно преимущество AutoCAD, особенно для начинающих. Программа предоставляет стандартные шаблоны, которые помогают ускорить работу, поскольку они уже включают настроенные параметры, такие как размеры, текстовые стили и слои. Блоки — это элементы, которые можно использовать повторно. Например, двери, окна или мебель можно сохранить как блоки и вставлять в любой проект, что экономит время и делает чертеж более аккуратным и однородным.

Применение привязок и инструментов точного построения

Для точного черчения AutoCAD предлагает инструменты привязок. Привязки помогают фиксировать элементы к определенным точкам, например, к углам, центрам или пересечениям. Это делает черчение точным и удобным. Также программа поддерживает инструмент «Орто», который помогает строить линии строго под прямыми углами, и «Полярный отслеживатель», который упрощает построение линий под углами, указанными пользователем.

Трехмерное моделирование для начинающих

В AutoCAD можно работать не только с 2D-чертежами, но и создавать 3D-модели. Для начинающих это может показаться сложным, но базовые инструменты трехмерного моделирования, такие как экструзия и вращение, позволяют создавать простые объекты в трехмерном пространстве. Например, из простой 2D-фигуры можно создать объемную форму. Объекты можно объединять, вырезать, изменять их пропорции, что дает гибкость при проектировании.

Экспорт и печать чертежей

AutoCAD позволяет экспортировать чертежи в различные форматы, такие как PDF или JPEG, что удобно для представления и обмена проектами. При подготовке чертежа к печати можно настроить лист и выбрать масштаб, чтобы объекты отображались правильно. Слои и масштаб при печати помогают отображать нужные детали и корректно презентовать проект. Возможность экспорта в PDF или другие форматы позволяет делиться чертежами с коллегами или заказчиками, которые могут просматривать проекты без AutoCAD.

Полезные советы для новичков

AutoCAD — это мощный инструмент для проектирования, и, чтобы эффективно использовать его с самого начала, полезно освоить несколько советов, которые помогут новичкам быстрее понять программу и работать с ней комфортнее.

Используйте горячие клавиши

Знание горячих клавиш в AutoCAD значительно ускоряет работу. Например, такие команды, как COPY (копировать), MOVE (переместить), LINE (линия) или TRIM (подрезать), можно вызвать напрямую с клавиатуры, что быстрее, чем искать их на панели инструментов. Изучите часто используемые горячие клавиши — это поможет вам экономить время на каждом проекте.

Настройте интерфейс под свои потребности

Интерфейс AutoCAD можно настроить так, чтобы команды, которые вы используете чаще всего, были всегда под рукой. Вы можете настраивать панели инструментов, добавлять ярлыки команд и использовать панели быстрого доступа. Персонализация интерфейса делает работу в AutoCAD более удобной и интуитивной.

Работайте со слоями для упрощения чертежа

Слои — отличный инструмент для упорядочивания чертежей. Выделяйте разные элементы чертежа (например, стены, коммуникации, мебель) на отдельных слоях, чтобы быстро включать и отключать их видимость. Это не только делает чертеж аккуратным, но и позволяет легко редактировать определенные элементы, не затрагивая другие.

Используйте привязки для точного черчения

Привязки помогают точно позиционировать объекты в AutoCAD. Например, привязки к середине, конечным точкам и пересечениям позволяют легко находить нужные точки и выстраивать объекты ровно и точно. Привязки особенно полезны для черчения, так как помогают поддерживать точные размеры и пропорции.

Экспериментируйте с масштабами и аннотациями

Масштабирование и аннотирование помогут вам настраивать чертежи под разные уровни детализации. Масштаб позволяет рассматривать чертеж вблизи или на большом расстоянии, а аннотирование помогает добавлять надписи, размеры и выноски. Настроив их однажды, вы сможете легко применять их ко всем чертежам.

Обращайтесь к обучающим материалам и ресурсам

AutoCAD — обширная программа, и изучение ее возможностей требует времени. Используйте обучающие материалы, которые включают видеокурсы, уроки и справочные руководства, доступные на сайте Autodesk и других образовательных платформах. Практика и изучение дополнительных ресурсов помогут вам освоить AutoCAD быстрее и эффективнее.

Эти советы помогут вам начать работу в AutoCAD, улучшить точность чертежей и сделать процесс черчения более эффективным.
