Введение: почему важно знать стандарты ЕСКД

Любой квалифицированный специалист должен уметь правильно читать рабочую документацию. Знание стандартов ЕСКД — это база, без которой невозможно проектирование и производство деталей. Часто у новичков возникает вопрос: как читать обозначения отверстий на чертеже, особенно если элементы имеют сложную форму или резьбу. Ответ кроется в строгих правилах, установленных государственными стандартами. Использование единых символов и форматов записей гарантирует, что чертеж правильно поймут на любом предприятии.

Основные ГОСТы для обозначения отверстий

Главный документ, устанавливающий правила нанесения условных обозначений различных элементов, — это ГОСТ 2.318-81. Он входит в комплекс стандартов ЕСКД и определяет структуру условного обозначения отверстия. Для частных случаев, например для глухих отверстий, применяют ГОСТ 3.5-2001, который уточняет правила их выполнения и контроля. Для удобства мы систематизировали соответствие типов отверстий и нормативных документов в таблице.

Вы всегда можете скачать ГОСТ 2.318-81 в электронном виде для более детального изучения и использовать его как настольную книгу при оформлении курсовых и дипломных проектов.

💡 Совет

Автоматика SolidWorks и Компас-3D не всегда корректна по ЕСКД. Специалисты Work5 проверят допуски, зенковки и резьбы. Заполните форму на сайте, прикрепите чертеж — и мы вернем его в безупречном виде.

Виды отверстий и их обозначения

В машиностроении и строительстве применяется множество типов отверстий. Каждый из них имеет свою геометрию и, соответственно, способ отображения на чертеже. Рассмотрим основные виды отверстий и приведем примеры обозначений.

Сквозные отверстия

Это самый простой тип, который проходит через всю деталь насквозь. На чертеже для него указывают диаметр со знаком ∅ и при необходимости класс точности. Например, запись ∅22 означает отверстие диаметром 22 мм. В примерах чертежей сквозные каналы часто показывают на разрезе.

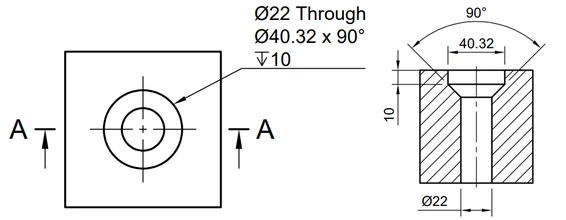

Глухие отверстия

Глухое отверстие — это углубление в детали ограниченной глубины, которое не выходит на противоположную сторону заготовки. Такие отверстия востребованы в машиностроении для создания резьбовых гнезд под крепеж, а также в технологиях контроля качества: по параметрам высверленного углубления рассчитывают остаточные напряжения в материале, что важно для оценки прочности готовых изделий.

На чертежах глухое отверстие обозначается специальными символами. После диаметра (знак «Ø») ставится символ глубины «↓». Например, запись «Ø30 ↓ 12» означает отверстие диаметром 30 мм и глубиной 12 мм — строгое указание для производства сверлить ровно на 12 мм, не проходя деталь насквозь.

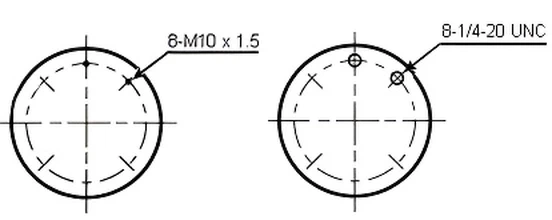

Резьбовые отверстия

Рисунок взят с сайта: [http://ru.hlc-metalparts.com/]

Обозначение резьбовых отверстий на чертежах регламентируется международными и национальными стандартами, в частности ISO 6410 и ASME Y14.6. Графически элемент изображается комбинацией линий: на виде сверху основная окружность выполняется сплошной основной линией, а внутренний диаметр резьбы показывается тонкой сплошной линией, разомкнутой в четверти окружности.

В машиностроении наиболее распространена метрическая резьба, маркируемая литерой «M». Расшифровка такой записи строится по принципу «тип × диаметр × шаг». К примеру, обозначение M10×1.5 указывает на следующие параметры:

• M — профиль резьбы метрический;
• 10 — номинальный наружный диаметр в миллиметрах;
• 1.5 — шаг резьбы (расстояние между соседними витками) в миллиметрах.

Если шаг резьбы крупный (стандартный для данного диаметра), в обозначении его могут опускать, указывая только диаметр, например M10.

Конические и ступенчатые отверстия

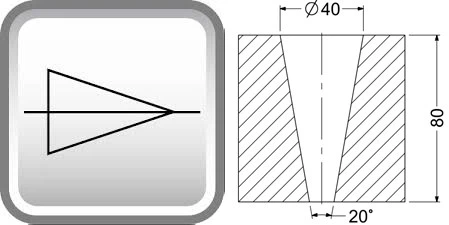

Коническое отверстие. Рисунок взят с сайта: [http://ru.hlc-metalparts.com/]

Конические отверстия часто используются для установки инструмента или в качестве уплотнений. На чертеже указывают конусность, диаметры в начале и конце конуса, а также длину. Ступенчатые отверстия состоят из нескольких цилиндрических участков разного диаметра. Их обозначение требует указания размеров всех ступеней, часто с использованием выносок. Такие схемы отверстий наглядно показывают переход от одного диаметра к другому.

Правила нанесения размеров на чертежах

Грамотное нанесение размеров — залог того, что деталь будет изготовлена верно. Согласно ГОСТ 2.318-81, информацию об отверстии располагают на полке линии-выноски. В условной записи последовательно указываются:

• Диаметр основного отверстия (d1).
• Диаметр зенковки или второго отверстия (d2).Длина основного отверстия (l1), глубина резьбы (l2), глубина зенковки (l3) и другие параметры.

Важнейшую роль играют допуски и посадки. Они определяют характер соединения деталей. Обозначение H7 указывает на поле допуска отверстия в системе отверстия, а h6 — на поле допуска вала в системе вала. Эти символы ставятся сразу после номинального размера (например, 25H7).Если вы проектируете соединение, например под винт с потайной/полупотайной головкой, нужно показать зенковку. Как обозначить отверстие под потайную головку? На выноске указывают диаметр и угол зенковки, а также диаметр цилиндрического прохода (например, d1 / d2 x j, где j — центральный угол зенковки).

Работа в CAD-программах: SolidWorks, Компас-3D

Современное проектирование немыслимо без CAD-программ. Лидеры рынка, такие как SolidWorks и Компас-3D, предлагают мощные инструменты для автоматизации создания чертежей. В SolidWorks функция Hole Callout (автоматические выноски) позволяет одним кликом сформировать обозначение для любого отверстия, созданного в 3D-модели. Программа сама подставляет диаметр, глубину, тип резьбы и допуски в соответствии со стандартом.Рассмотрим обозначение резьбовых отверстий в SolidWorks пошагово:

1. В 3D-модели создайте отверстие с помощью инструмента «Отверстие под крепеж», выбрав нужный стандарт (ГОСТ) и тип (например, M10).Перейдите в режим создания чертежа.
2. Вставьте вид детали и используйте команду «Выноска отверстия» (Hole Callout).Укажите на отверстие. Программа автоматически сгенерирует выноску с полным обозначением: «M10-6H» (для резьбового) или «∅10H7 ⌴ 20» (для глухого).
3. Аналогично работает автоматизация выносок в Компас-3D через команду «Обозначение отверстий». Это исключает многие ошибки в чертежах и экономит время.

Частые ошибки новичков

Даже в эпоху CAD-технологий конструкторы допускают типичные промахи. Вот самые частые ошибки новичков:

1. Путаница с резьбой. Неправильное указание метрической резьбы вместо дюймовой (например, написание G1/2 как «полдюйма» без символа G).
2. Неверное указание глубины. Использование символа диаметра ∅ вместо символа глубины ⌴ или наоборот. Это меняет смысл размера: 10 мм глубины превращаются в 10 мм диаметра.
3. Отсутствие допусков. Нанесение только номинального размера без указания поля допуска (H7, h6) делает чертеж непригодным для массового производства, где необходима взаимозаменяемость деталей.

Сравнивая практические примеры чертежей «до и после исправлений», легко увидеть разницу между любительским наброском и профессиональной документацией.

💡 Совет

Не уверены в чтении сложных схем или нужен чертеж строго по ЕСКД? Команда Work5 поможет с задачами любого уровня — от глухих отверстий до сборочных единиц. Отправьте заявку через форму — и получите результат с гарантией точности.

Заключение

Освоение правил нанесения размеров и условных обозначений — важный шаг в становлении инженера. Мы разобрали ключевые аспекты: от требований ГОСТ 2.318-81 до работы в современных CAD-системах. Помните, что качественная техническая документация — это результат внимания к деталям и знания стандартов.

Если вам нужна помощь в разработке чертежей, оформлении курсовых или дипломных проектов, специалисты Work5 всегда готовы прийти на выручку. Мы поможем разобраться в сложных темах и гарантируем соответствие ваших работ всем требованиям ГОСТ и ЕСКД.

Часто задаваемые вопросы

1. Какие основные ГОСТы регулируют обозначение отверстий на чертежах?

В рамках ЕСКД основными документами являются ГОСТ 2.307-2011 (нанесение размеров и предельных отклонений), ГОСТ 2.309-73 (обозначение шероховатости поверхностей), ГОСТ 2.318-81 (правила упрощенного нанесения размеров отверстий) и ГОСТ 2.109-73 (основные требования к чертежам). Эти стандарты определяют форму, размеры, допуски и условные обозначения различных типов отверстий.

2. Как на чертеже обозначаются разные виды отверстий (цилиндрические, конические, резьбовые)?

Цилиндрические отверстия обозначаются диаметром и глубиной (например, ∅10Н7). Конические отверстия указываются через конусность или угол конуса, а также малый/большой диаметр. Резьбовые отверстия имеют обозначение типа резьбы (M, Tr, S), номинального диаметра и шага (например, M12×1,5). Для глухих отверстий обязательно указывается глубина сверления и глубина резьбы.

3. Какие существуют правила нанесения размеров отверстий на чертеже?

Размеры отверстий наносятся с учетом базирования: обычно от конструкторских баз (осей, плоскостей). Для группы одинаковых отверстий допускается выносная полка с указанием количества и размера (например, «6 отв. ∅8»). Глухие отверстия сопровождаются размером глубины, сквозные — не требуют дополнительной надписи. Диаметры проставляются знаком «∅», а радиусы — «R». Также регламентируется расположение размерных линий и использование выносных элементов.

4. Как правильно обозначать отверстия в CAD-программах SolidWorks и Компас-3D?

В SolidWorks используется инструмент «Отверстие» с выбором стандарта (ГОСТ), типа (простое, цековка, зенковка, резьбовое) и параметров. Программа автоматически проставляет условные обозначения на чертеже. В Компас-3D работает библиотека «Конструкторские отверстия», где можно выбрать исполнение (сквозное, ступенчатое, с фаской) и размеры. Оба САПР поддерживают автоматическую генерацию обозначений по ЕСКД, но требуют проверки соответствия стандартам.

5. Какие частые ошибки допускают новички при обозначении отверстий?

Наиболее распространенные ошибки: отсутствие знака диаметра «∅» перед размером, неправильное указание глубины глухого отверстия (путают глубину сверления и глубину резьбы), неверное обозначение резьбового отверстия без шага, игнорирование допусков формы и расположения, а также несоблюдение правил простановки размеров от баз. Также часто забывают указывать количество одинаковых отверстий или ставят размеры на видах, где отверстие проецируется не в истинную величину.

Ключевая сложность в самостоятельном составлении чертежей заключается в том, что требуется производить оформление каждого элемента в соответствии с установленными государственными нормами. Иначе работа может быть не принята научным руководителем или же реализатором проекта.

Перед составлением бумаги требуется ознакомиться с принятыми обозначениями, которые используются в большинстве работ.

Какими бывают обозначения на чертежах?

Тут все зависит от задания. Обозначения:

• Буквенными – используются для обозначения условных показателей, а также наименований материалов
• Цифровыми – применяются для указания точных размеров, а также углов, дополнительных сведений, важных для точного производства продукции (например, диаметра или глубины)

• Графическими – применяются для обозначения любых показателей на чертеже, от стандартных размеров, до материалов, узлов, дополнительных компонентов конструкции

Важно: Все обозначения расшифровываются или в специально отведенном месте, или на пустом пространстве. Человек придерживается общепринятых норм обозначения.

Зачем нужны обозначения на чертежах?

Обозначения нужны для понимания и разбора предоставленного документа. Они помогают быстро сориентироваться в показателях, разобрать все сведения на основании схемы, а не многочисленных подписей, названий, которые перегружают изображение. В результате на изучение конструкции или товара требуется меньше времени, так как понимание не затрудняется – проверяющий сразу понимает, что изображено, какие параметры отмечены и прочее. И сразу видит, требуется ли внесение корректировок.

Использование графических отображений – это вариант визуальной коммуникации создателя и проверяющего. Чтение должно получиться однозначным, простым, и в случае, если все работы были проведены верно – иных вариантов понимания работы, за исключением правильного – быть не может.

Дополнительная информация! Отображение объектов трехмерной вариации на плоскости практикуется уже несколько сотен лет. Однако правила, дополнения стандартов, направленные на упрощение создания работы, появились относительно недавно.

Где найти список обозначений?

Вариантов несколько:

• Справочники. Это оптимальный, достоверный способ поиска сведений, который исключает неточности или ошибки. Для каждой специальности и направления разрабатываются уникальные справочники, из-за чего на поиск данных может уйти время
• Государственные стандарты. ГОСТов не меньше, чем направлений в книгах, а потому предстоит потратить пару часов на поиск нужного варианта стандарта, применимого к конкретной ситуации
• Методические материалы. Если составление документа осуществляется по заданию учебной организации – студенту будут предоставлено методические указания
• Интернет-ресурсы. Не самый достоверный, но самый простой вариант поиска информации. Предполагается поиск информации для нужного направления, однако при этом присутствует вероятность того, что статья составлялась не профессионалом, из-за чего в ней появляются серьезные ошибки

Совет: Использовать интернет-источники стоит лишь в крайней мере, с учетом возможного наличия ошибок, недочетов.

Разновидности чертежной документации

Для удобства понимания графическая документация разделена на ключевые разделы, в которых установлены индивидуальные списки используемых обозначений:

• Архитектурно-строительное. Предполагается изображение части строения или всего строения в целом, чтобы отобразить планируемые архитектурные решения. Предполагается отображение стандартных элементов, фасадов, планов, разрезов для понимания отличий сооружения
• Машиностроительное. Чертежи создаются в качестве главной и вспомогательной документации, используемой в производственных процессах. В зависимости от типа документа могут отображаться как общие компоненты, так и мелкие детали
• Топографическое. Используются для предоставления информации об изучаемой местности. Предполагается отображение как информации о поселениях, так и природном ландшафте, промышленных построек, дорог и прочее. Детализация зависит от требований к проекту

Условные обозначения на общетехнических, машиностроительных чертежах

Предполагается отображение следующих элементов на документе:

• Сведений о радиусе при использовании английской заглавной буквы р
• Диаметр – круг, перечеркнутый прямой линией, выходящей за его пределы
• Поверхности сферического типа
• Отверстия и углубления (допускается упрощенная система оформления)
• Показатели толщины
• Линии сложного вила, применяемые в местах пересечения
• Дополнительные элементы конструкции по типу винтов

Важно: В каждом направлении присутствует принятые условные обозначения, которое рекомендуется предварительно изучить, и затем приступать к составлению работы. Иначе может потребовать доработка после проведения проверки. В работе есть допуски, устанавливающие допустимое отклонение от прописанных норм без потери первоначальных характеристик продукции.

Условные обозначения на строительных чертежах

В строительном направлении обозначений много, а потому рекомендуется осуществить предварительное изучение государственного стандарта номер 21.201-2011.

Главными моментами в стандарте являются:

• При прорисовке стен отображаются проемы, утолщения
• Для колонн осуществляется дополнительное указание материалов
• Связи, фермы, плиты должны отображаться, подписываться
• Для оконных проемов указывается тип открывания или отсутствие данной функции
• Размещаются отмостки

Важно: Отсутствие обозначение сделает чертеж неверным, следовательно, его нельзя будет использовать в строительном направлении, так как в нем требуется точность, четкость сведений.

Условные обозначения на топографических схемах

Составление топографических карт – сложный процесс из-за огромного количества объектов, переносимых на них. При составлении учитываются методические указания и установленные стандарты, так как инае работа будет недостоверной или неверной.

Так, указываются места государственной геодезической сети. К счастью, на территории страны используется единая система координат.

Строения и их части отображаются с указанием информации о материалах, этажности, сфере назначения, точного размещения.

Инженерные системы отмечаются преимущественно в населенных пунктах, а на дорогах используются многочисленные условные знаки.

Условные обозначения на электрических схемах

При составлении электрических схем используются графические и буквенные отметки, при использовании которых мастер ориентируется в правилах прокладки системы, требованиях. Итак, графическими элементами являются:

А среди буквенных чаще применяются:

Введение

В этой статье расскажем вам о линиях чертежа — основе любого инженерного изображения, без которой невозможно ни создать, ни правильно прочитать техническую документацию.

Когда вы впервые сталкиваетесь с черчением, кажется, что линии — это просто линии. Но на практике каждая из них имеет строгое значение: одна показывает видимый контур детали, другая — скрытые элементы, третья — оси симметрии или линии сгиба.

Чтобы все специалисты понимали чертежи одинаково, существуют стандарты оформления чертежей, закрепленные в нормативных документах. Главный из них — ГОСТ 2.303-68. Он задает требования ГОСТ к типам линий, их толщине и назначению.

ГОСТ 2.303-68: основные положения

Этот стандарт — своего рода «язык линий», на котором говорят инженеры, архитекторы и конструкторы.

Он определяет:

• какие бывают линии;
• какой толщины они должны быть;
• в каких случаях их применять.

Например, все линии делятся на толстые и тонкие. Толщина тонких обычно составляет от S/3 до S/2 от основной линии — это важно для визуальной читаемости чертежа.

Чтобы не запутаться, удобно ориентироваться в базовых типах:

Типы линий с примерами

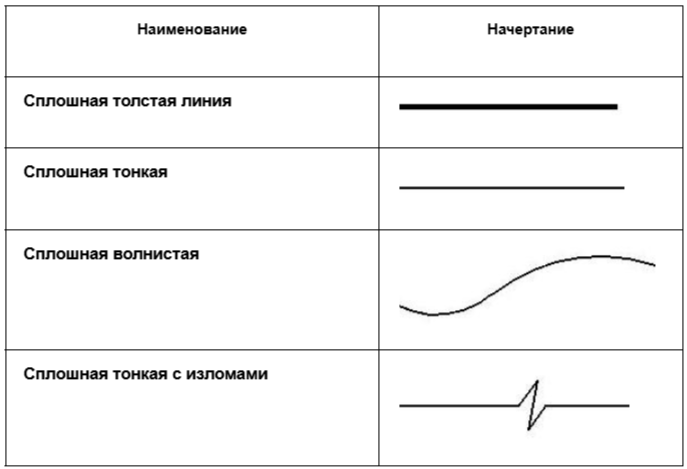

Сплошные линии

Это самые «понятные» линии на чертеже.
Толстая сплошная линия показывает то, что мы видим — границы детали, ее форму.

А вот тонкая сплошная линия выполняет вспомогательную роль: с ее помощью наносят размеры, проводят выносные линии, делают построения.
Проще говоря: если линия «главная» — она толстая, если «служебная» — тонкая.

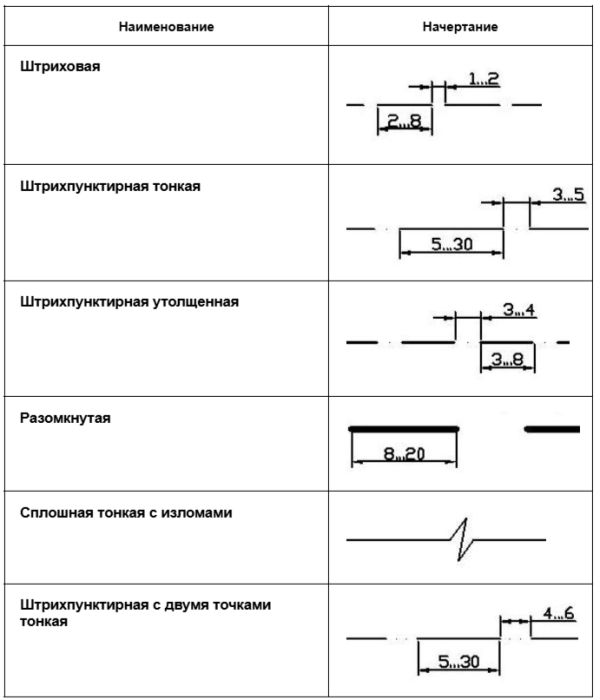

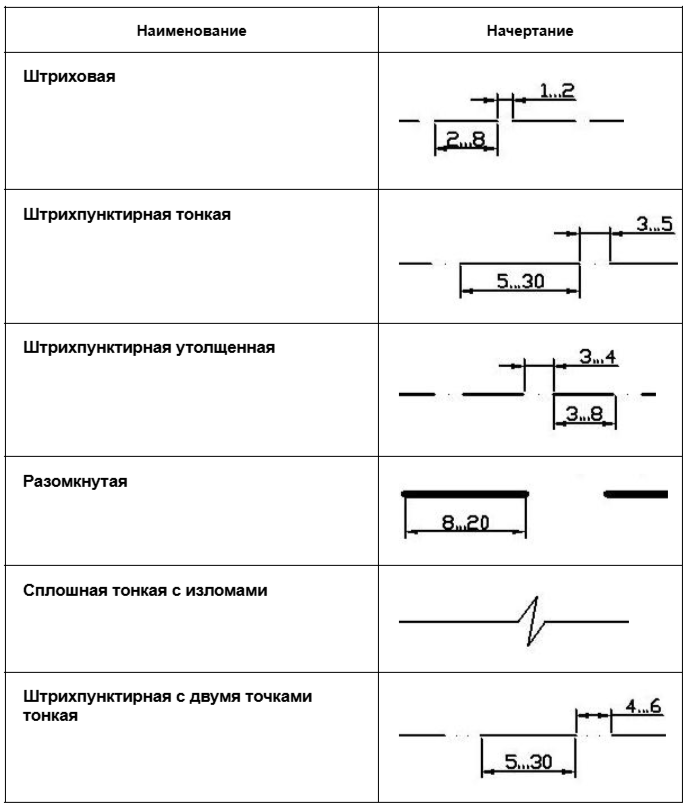

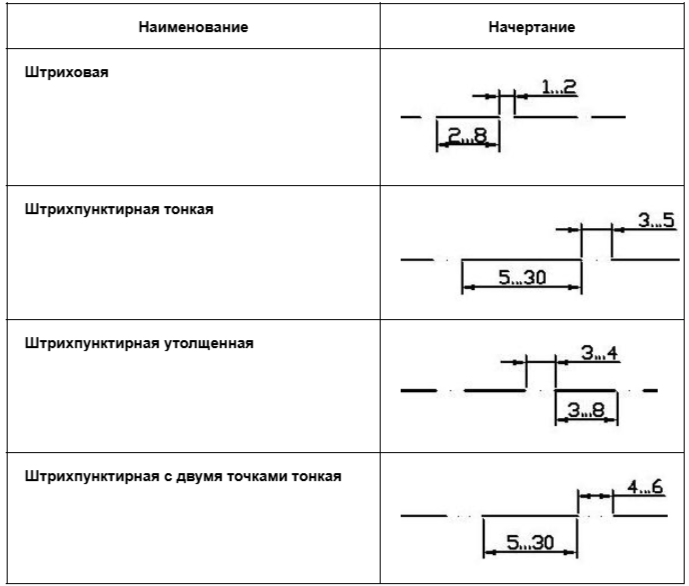

Штриховые и штрихпунктирные

Здесь чаще всего возникают ошибки у студентов.

Штриховая линия — это просто прерывистая линия. Ею показывают то, что скрыто от глаз, например внутренние отверстия или элементы внутри детали.

Штрихпунктирная линия выглядит сложнее. Штрих чередуется с точкой. Она используется для обозначения осей симметрии, центров окружностей и линий сгиба.
Важно запомнить:

• штриховая = скрытое;
• штрихпунктирная = ось или центр.

Специализированные линии

Помимо основных типов, есть линии со специальным назначением.

Например:

• линии обрыва — показывают, что деталь изображена не полностью (часто волнистые или с изломами);
• линия сгиба — применяется в развертках, выполняется штрихпунктирной с двумя точками;
• выносная линия — помогает «вынести» размер за пределы детали;линии для изображения крайних положений механизмов.

В современных чертежах, особенно при работе с 3D-моделированием, такие линии помогают связать объемную модель с плоским изображением.

Правила оформления в CAD-программах

Сегодня большинство чертежей создается в AutoCAD, Компас-3D и других CAD-программах.

Здесь важно не просто нарисовать линии, а правильно их настроить.

Обратите внимание на три вещи:

• тип линии (сплошная, штриховая и т.д.);
• толщина;
• слой.

Хорошая практика — для каждого типа линии создавать отдельный слой. Это упрощает редактирование и предотвращает ошибки.

Также стоит быть внимательным при экспорте в PDF: иногда штриховые линии становятся слишком бледными или вовсе исчезают из-за неправильных настроек масштаба.

Применение в отраслях

Линии используются в разных сферах, но с небольшими особенностями.

В машиностроении большое внимание уделяется точности:

• осевые линии;
• скрытые элементы;
• линии разрезов.

В архитектуре акцент другой:

• толстые линии показывают стены;
• тонкие — детали и размеры.

Типичные ошибки и как их исправить

Даже при знании теории студенты часто допускают одинаковые ошибки.
Самые распространенные:

• путают штриховую и штрихпунктирную линии;
• делают все линии одинаковой толщины;
• неправильно оформляют выносные элементы.

Решение простое — всегда сверяйтесь с ГОСТом и проверяйте чертеж перед сдачей.

Советы для студентов и начинающих

Чтобы быстрее освоиться, используйте простое правило:

• толстая линия — видно;
• штриховая — скрыто;
• штрихпунктирная — ось.

Не пытайтесь запомнить все сразу — лучше регулярно практиковаться.

Также помогут:учебные пособия по черчению;работа в CAD-программах;разбор готовых чертежей.

FAQ

Чем отличается осевая от центровой линии?

Осевая используется для симметрии, а центровая — для обозначения центра окружности.

Какой линией обозначают сгиб?

Штрихпунктирной с двумя точками.
