Программы для чертежей: для ПК и онлайн

Создание чертежей — это важный аспект работы многих профессионалов, включая архитекторов, инженеров и дизайнеров. С появлением современных технологий процесс проектирования стал более эффективным и доступным. В этой статье мы рассмотрим самые популярные программы для чертежей, которые можно использовать как на ПК, так и в онлайн-формате.

Программы для ПК

• AutoCAD — это одна из самых известных программ для создания чертежей. Она предоставляет широкий набор инструментов для 2D и 3D проектирования. AutoCAD используется в различных отраслях, включая архитектуру, машиностроение и строительство. Среди его преимуществ — высокая точность, возможность работы с большим объемом данных и обширные функции для автоматизации процесса проектирования.
• DraftSight — это отличная альтернатива AutoCAD, предлагает бесплатную и платную версии. Программа позволяет создавать, редактировать и просматривать DWG-файлы. Она ориентирована на пользователей, которым необходимы основные функции черчения без перегруженности интерфейса.
• SolidWorks — это мощная CAD-система, предназначенная в основном для 3D-моделирования. Она широко используется в инженерном проектировании и машинном строительстве. SolidWorks предлагает функции для симуляции и анализа, что делает его идеальным для разработки сложных конструкций.
• SketchUp — это программа, известная своей простотой и интуитивно понятным интерфейсом. Она используется как профессионалами, так и любителями для создания 3D-моделей. В отличие от более сложных CAD-систем, SketchUp идеально подходит для быстрых визуализаций и концептуального дизайна.

Онлайн-программы для чертежей

1. AutoCAD Web App. Это облачная версия AutoCAD, которая позволяет вам создавать и редактировать чертежи прямо в браузере. Она предлагает базовые функции настоящего AutoCAD и может быть полезна для работы в командном режиме или при необходимости доступа к проектам из разных устройств.
2. Tinkercad — это бесплатный онлайн-инструмент для 3D-моделирования и проектирования. Он идеально подходит для начинающих и студентов, желающих освоить основы создания моделей. Интерфейс программы очень простой и интуитивно понятный, что позволяет быстро реализовать идеи.
3. Lucidchart — это мощный инструмент для создания схем и диаграмм, который также включает функции для работы с чертежами. Он поддерживает совместную работу и интеграцию с другими приложениями, что делает его идеальным выбором для командных проектов.
4. Onshape — это облачная CAD-платформа, которая позволяет проектировать 3D-модели и чертежи. Она предлагает полноценный функционал для инженерного проектирования и подходит как для профессионалов, так и для обучающихся. Ключевым преимуществом Onshape является возможность совместной работы в реальном времени.

Выбор программы для создания чертежей зависит от ваших потребностей и опыта. Если вы ориентированы на профессиональную деятельность, такие программы как AutoCAD или SolidWorks могут стать отличным решением. Для студентов или начинающих дизайнеров подойдут более простые инструменты, такие как SketchUp или Tinkercad. Онлайн-программы предлагают удобство и доступность, позволяя работать над проектами из любой точки мира.

Особенности онлайн-программ для создания чертежей

В последние годы онлайн-программы для создания чертежей становятся все более популярными среди профессионалов и любителей проектирования. Они предлагают множество преимуществ по сравнению с традиционными настольными приложениями.

Вот особенности онлайн-программ, которые делают их удобными инструментами для работы.

1. Доступность. Одним из главных преимуществ онлайн-программ является возможность работы из любых точек мира. Вам не нужно устанавливать программное обеспечение на компьютер – достаточно доступа в интернет и любого устройства (ноутбука, планшета или даже смартфона). Это обеспечивает гибкость в работе и позволяет продолжать проекты в дороге или с разных рабочих мест.
2. Совместная работа. Онлайн-платформы часто предлагают функции, которые дают нескольким пользователям одновременно работать над одним проектом. Это подходит для команд, состоящих из дизайнеров, инженеров и архитекторов, которые вносят изменения в чертежи, оставляют комментарии и обсуждают детали в режиме онлайн.
3. Использование. Онлайн-программы включают интуитивно понятный интерфейс, что делает их доступными даже для начинающих пользователей. Чаще такие инструменты предлагают готовые шаблоны и автоматизированные функции.
4. Обновления и поддержка. Обновления происходят автоматически. Также часто предоставляется техническая поддержка, что помогает быстро решать возникающие проблемы.
5. Совместимость с другими приложениями. Онлайн-программы часто предлагают совместимость с другими инструментами и платформами, такими как Google Drive, Dropbox, или специализированными CAD-системами. Это помогает пользователям управлять файлами, а также упрощает обмен информации между программами.
6. Безопасность. Онлайн-платформы предлагают пользователям надежные меры безопасности. Это включает регулярное резервное копирование и многофакторную аутентификацию. Такие меры помогают уверенно работать с проектами, зная, что информация защищена от потери и несанкционированного доступа.

Бесплатные программы для черчения

Сейчас созданы программы для черчения, и многие из них предлагают бесплатные версии, которые удовлетворяют потребности пользователей. Ниже представлены некоторые из популярных бесплатных программ для создания чертежей.

A9CAD:

• Язык интерфейса: английский.
• Процессор: Windows 98, ME, 2000, XP, 7, 8, 10.
• Возможности: позволяет создавать 2D-чертежи, поддерживает форматы DWG и DXF, имеет множество элементов для работы и возможность открытия чертежей, созданных в AutoCAD.

nanoCAD:

• Язык интерфейса: русский/ английский.
• Процессор: Windows XP/Vista/7/8/10.
• Возможности: аналог AutoCAD с поддержкой форматов DWG, DXF и DWT. Предоставляет множество готовых стандартных фигур.

FreeCAD:

• Язык интерфейса: английский.
• Процессор: Windows 7, 8, 10 (32/64 bit), Mac и Linux.
• Возможности: это инструмент для 3D-моделирования объектов разных размеров. Поддержка множества форматов, что делает его универсальным.

sPlan:

• Язык интерфейса: русский/ английский/ немецкий.
• Процессор: Windows XP, 7, 8, 10.
• Возможности: специализируется на черчении электрических схем, создает заготовки для печати и упрощает создание чертежей.

ExpressPCB:

• Язык интерфейса: английский.
• Процессор: Windows XP, 7, 8, 10.
• Возможности: программа для создания печатных плат и микросхем, легка в освоении.

LibreCAD:

• Язык интерфейса: многоязычный (включая русский).
• Процессор: Windows, Mac и Linux
• Возможности: ориентирована на 2D-чертежи, поддерживает форматы DXF и другие. Пользовательский интерфейс интуитивно понятен и работает в стиле CAD-программ.

Tinkercad:

• Язык интерфейса: английский.
• Процессор: веб-приложение (работает в браузере).
• Возможности: инструмент для 3D-моделирования, подходит для школьников и начинающих.

SketchUp Free:

• Язык интерфейса: английский.
• Процессор: веб-приложение.
• Возможности: бесплатная версия популярного инструмента для 3D-моделирования, легкий в использовании, подходит для создания архитектурных чертежей и моделей.

Подведем итоги

Выбор программы для черчения зависит от задач и уровня подготовки. Бесплатные программы часто предлагают функционал, достаточный для выполнения большинства задач, связанных с проектированием и черчением.

На создание этой статьи у нашей команды ушло 24 человеко-часа. В написании участвовали копирайтер, редактор, эксперт в области проектирования и контент-менеджер.

Как нанести размеры согласно ГОСТу

Чертеж разрабатывается с учетом необходимых размеров и масштабов, отображая их с точностью до миллиметра. Размерные параметры делятся на линейные и угловые: линейные размеры касаются прямых отрезков, тогда как угловые фиксируются в градусах. Также на чертежах указываются радиусы и диаметры в соответствии с требованиями ГОСТ.

Ранее, до 2012 года, в России был применим стандарт ГОСТ 2 307.608 «Нанесение размеров и предельных отклонений», который позднее был заменен на ГОСТ 2.307.2011. Обе версии обладают похожей структурой, однако новая редакция учитывает изменения, связанные с развитием цифровых технологий. В стандарте были введены понятия «электронная модель изделия» и «электронный макет». Оба документа устанавливают правила для нанесения размеров и определяют пределы допустимых отклонений.

Радиусы и диаметры на чертеже по ГОСТу

При оформлении чертежей в соответствии с ГОСТом важно правильно указывать радиусы и диаметры. Эти размеры имеют особые правила аннотации и обозначения, чтобы обеспечить точность и понятность информации.

Обозначение радиусов

Радиусы обозначаются буквой «R» (например, R25) и соответствующим числом, указывающим длину радиуса в миллиметрах.

Размер радиуса обычно указывается в виде круглой формы с соответствующей аннотацией, указывающей на его значение.

Радиусы могут быть указаны как внутри, так и вне фигуры, в зависимости от удобства восприятия.

Фото: dgng.pstu.ru

Обозначение диаметров

Диаметры обозначаются буквой «D» (например, D50) и соответствующим числом, указывающим длину диаметра в миллиметрах.

На чертеже диаметр записывается в виде символа, представляющего окружность с чертой, проходящей через центр, и обозначением, указывающим на его значение.

Как и радиусы, диаметры могут быть указаны как внутри, так и вне фигуры.

Фото: profil.adu.by

Общие требования

• Все размеры должны быть приведены с точностью до миллиметра.
• Указания радиусов и диаметров следует располагать так, чтобы они не перекрывали линии и не создавали путаницы.
• При наличии нескольких радиусов или диаметров на одном чертеже лучше использовать разные группы размеров. Наряду с размерами важно проверить, что линии, которые обозначают радиусы и диаметры, имеют необходимую толщину и стиль (например, сплошные или пунктирные).

Следуя этим рекомендациям, можно добиться четкости и точности в отображении радиусов и диаметров на чертеже, что облегчит работу другим специалистам и обеспечит соответствие установленным стандартам.

Как начертить радиус на чертеже

Для корректного отображения радиуса на чертеже необходимо следовать определенной последовательности действий и учитывать требования стандартов. Вот шаги, которые помогут вам правильно начертить радиус:

1. Подготовка чертежа. Убедитесь, что у вас есть подходящий инструмент, такой как циркуль, линейка, и чертежные инструменты (или программное обеспечение для черчения, если чертите в CAD-программе).
2. Определите центр радиуса. Определите точку, которая будет центром дуги. Это может быть точка, вокруг которой вы хотите создать радиус.
3. Установите радиус. С помощью циркуля установите расстояние, соответствующее нужному радиусу. Для этого отмерьте необходимую длину радиуса на рейке и настройте циркуль.
4. Нанесите дугу. Поместите одну ножку циркуля в точку центра и проведите дугу, вращая циркуль вокруг этой точки. Убедитесь, что дуга плавно переходит в нужное направление.
5. Обозначьте радиус. Напишите значение радиуса, используя обозначение "R" (например, R25 для радиуса 25 мм), рядом с изображением дуги. Это может быть сделано в виде текстового примечания или аннотации на чертеже.
6. Добавьте дополнения. При необходимости добавьте дополнительные размерные линии или отметки, которые помогут правильно интерпретировать радиус в контексте всего чертежа. Размерные линии должны быть перпендикулярны основной линии, и их нужно точно расположить, чтобы размер не создавал путаницы.
7. Проверьте четкость. Удостоверьтесь, что дуга и ее обозначение легко читаемы, не перекрывают другие элементы чертежа и не вызывают затруднений в интерпретации.

Что делать, если из одного центра выходят несколько радиусов

Если из одного центра проведено несколько радиусов, для лучшего восприятия чертежа их следует располагать не на одной прямой, а с углом между ними.

В случаях, когда требуется отобразить множественные линии радиусов, до центра нужно довести лишь крайние радиусы, в то время как остальные можно сделать укороченными.

Когда необходимо указать много одинаковых радиусов скругления, размеры и условные обозначения можно опустить. В таких случаях можно указать нужную информацию в примечаниях.

Фото: shkola-2.ru

Радиус отверстия

На чертежах в машиностроении, строительстве и сборке часто требуется отображать отверстия, такие как отверстия для трубопроводов с внутренней резьбой или болты с наружной резьбой. Для точного обозначения размеров элементов применяется радиус. Если отверстия имеют небольшой размер, информацию удобно располагать вне основного изображения, чтобы избегать загромождения чертежа.

На одном листе можно представить разные виды с различных плоскостей проекции. На плане трубы обозначается ось, а на боковых проекциях (справа или слева) указываются как отверстие, так и его радиус или диаметр.

Фото: finaros.ru

Диаметр на чертеже

Чтобы правильно показать диаметр на чертеже, следуйте этим рекомендациям:

1. Обозначение окружности. Нарисуйте окружность и укажите ее диаметр. Эта окружность может представлять отверстие, вал или любой другой круглый объект.
2. Добавление размерной линии. Проведите размерную линию через центр окружности. Она должна начинаться на внутренней стороне окружности и заканчиваться на противоположной стороне.
3. Указание значения диаметра. На размерной линии укажите значение диаметра. Это делается с помощью цифры, написанной посередине размерной линии. Например, вы можете указать «Ø10 мм», где «Ø» обозначает диаметр.
4. Используйте стрелки. На концах размерной линии добавьте стрелки, которые указывают на края размерной линии. Это поможет четко обозначить, какой размер выуказываете.
5. Дополнительные обозначения. Если необходимо, добавьте примечания к обозначению, например, о допусках или условиях обработки.
6. Стандарты. Убедитесь, что вы используете общепринятые стандарты для обозначения диаметра, чтобы ваш чертеж был понятен и соответствовал профессиональным требованиям.

Фото: finaros.ru

Радиус и диаметр играют ключевую роль в технической документации, и их правильное обозначение имеет существенное значение для успешного производства и сборки деталей.

Соблюдение правил и стандартов при создании чертежей поможет избежать ошибок и недоразумений, обеспечивая четкость и понятность представленной информации. Используя эти принципы при работе над чертежами, вы сможете создать качественную и профессиональную документацию.

Как обозначается резьба на чертеже по ГОСТу

В соответствии с ГОСТ 2.307-68, резьба обозначается на чертеже определенным образом. Основные элементы, которые нужно учитывать при разметке резьбы, следующие:

1. Обозначение резьбы. Указывается тип резьбы (например, метрическая, дюймовая и т. д.) и ее размеры (диаметр и шаг).
2. Чертежные обозначения. На чертеже рисуются осевые линии с указанием направления резьбы, а также размерные линии для обозначения диаметра и других ключевых размеров. Используются специфические знаки и символы для обозначения правой и левой резьбы.
3. Указание чертежных размеров. Размеры должны быть указаны в миллиметрах, если речь идет о метрической системе, или в дюймах для дюймовой резьбы.
4. Расчет и указания. Если необходимо, следует добавить дополнительные примечания о точности или других требованиях к резьбе (например, соответствие определенному классу точности).

✏ Заметка

Не забудьте следить за тем, чтобы все обозначения были четкими и читабельными.

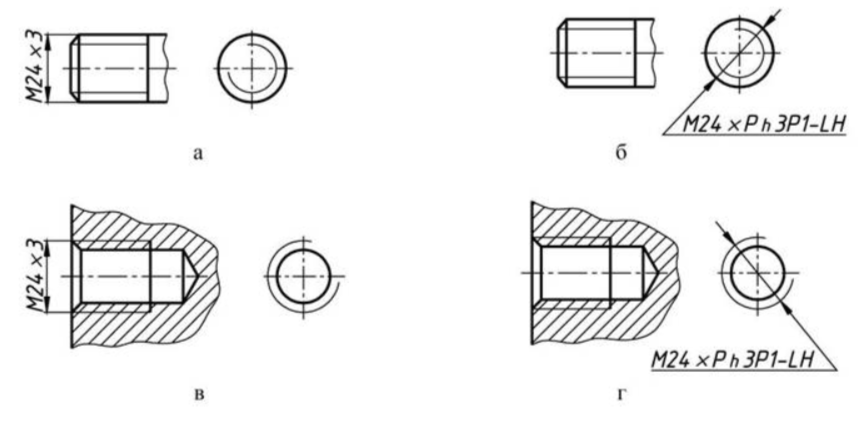

Обозначение допуска резьбы на чертеже

При обозначении резьбы на чертеже ключевыми являются геометрические характеристики и диапазон допусков. Условные обозначения имеют следующую интерпретацию:

• Символ М обозначает метрическую резьбу: она может встречаться с крупным шагом (к примеру, М 64) или с мелким шагом (например, М 24*3).
• Комбинация букв LH указывает на левую резьбу и добавляется после основной маркировки (например, можно встретить обозначение М 24 LH).
• Для многозаходной резьбы присутствует более детализированное обозначение, в котором используется буква Р и указывается величина шага.

Диапазон допусков представляет собой комбинацию числа, определяющего степень точности, и буквы, которая соотносится с уровнем точности.

Если длина свинчивания оказывается меньше полной длины резьбы, данное значение также указывается и классифицируется в группе S.

Фото: dgng.pstu

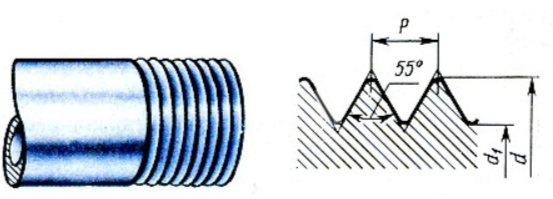

Обозначение трубной резьбы

Обозначение трубной резьбы на чертеже включает в себя определенные элементы, которые важно учитывать для правильной интерпретации информации. В зависимости от типа резьбы и ее назначения, используется несколько стандартов:

• Обозначение типа резьбы. Для трубной резьбы применяются следующие обозначения:

1. Наружная резьба обозначается буквой ν.
2. Внутренняя резьба обозначается буквой θ.

• Указание диаметра. Диаметр резьбы обычно указывается в дюймах и может быть обозначен в дюймовой дроби (например, 1/2", 3/4"), а также в миллиметрах. Для сантиметровой и дюймовой систем часто указывается соответствие между ними.
• Поле допуска и класс точности. Поле допуска обозначается числом и буквой, например, 6g. Это фиксирует стандартное отклонение, которое допустимо для данной резьбы.
• Дополнительные характеристики. Возможно указание дополнительных характеристик резьбы, таких как шаг и форма (например, если это резьба с конусной формы).

Пример обозначения трубной резьбы.

Фото: Стандарт

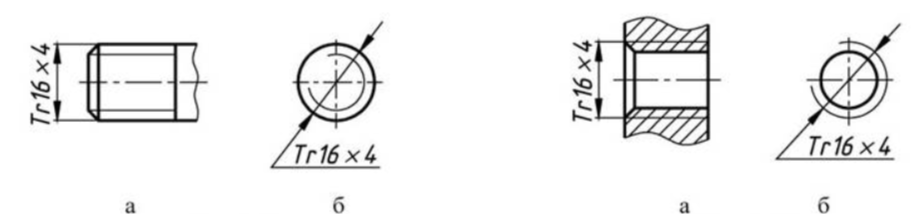

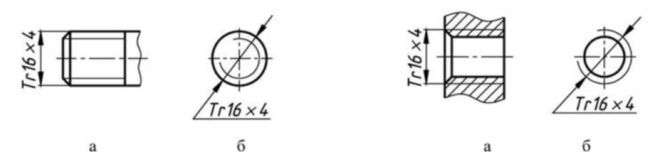

Как обозначается трапецеидальная резьба на чертеже

При необходимости указать трапецеидальную резьбу на чертеже важно следовать стандартам, установленным в ГОСТ 24737-81. Обозначение трапецеидальной резьбы предполагает использование ряда основных геометрических характеристик:

• наружный, внутренний и средний диаметры для резьбы с внешним профилем;
• наружный, внутренний и средний диаметры для резьбы с внутренним профилем;
• шаг, зазор, а также высоту (глубину) резьбового профиля.

В соответствующих таблицах ГОСТа представлены точные размеры. Например, для резьбы с номинальным диаметром 8 мм и шагом 1,5 или 2 мм наружный диаметр внешней резьбы составляет 8 мм, тогда как наружный диаметр внутренней резьбы равен 8,3 мм. Средний диаметр и для наружной, и для внутренней резьбы равен 7,25 мм.

Данная резьба широко применяется в механизмах, которые преобразуют вращательное движение в прямолинейное.

Фото: dgng.pstu

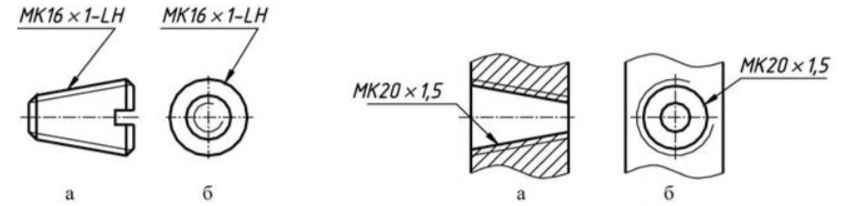

Обозначение метрической конической резьбы

Обозначение метрической конической резьбы согласно ГОСТ 25229-82 состоит из буквенного обозначения (МК), диаметра резьбы в основной плоскости, шага, а также указания направления резьбы, если оно левое.

Фото: dgng.pstu

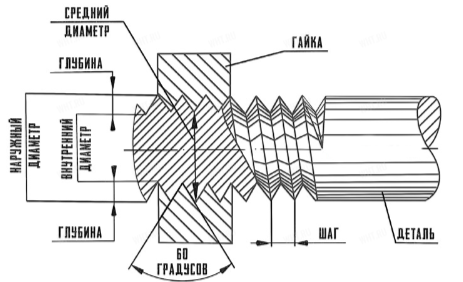

Обозначение американской резьбы

Одним из основных характеристик резьбы является шаг, который для дюймовой резьбы рассчитывается как количество витков на одном дюйме. В соответствии с действующими стандартами, дюймовая резьба может быть выполнена с крупным (UNC) или мелким (UNF) шагом. Таблицы размеров для этих типов резьбы имеют разные форматы. Кроме того, в стандартах предусмотрены три класса точности — 1, 2 и 3. При этом буквенное обозначение «А», следующее за номером класса, указывает на наружную резьбу, тогда как буква «В» применяется для обозначения внутренней резьбы.

Фото: Мировые Охотничьи Технологии

Сбег резьбы

Сбег резьбы обозначает характеристику, отражающую угол наклона витков резьбы и ее форму, что имеет важное значение для механизмов, где применяются резьбовые соединения. На чертеже сбег резьбы может быть представлен следующим образом:

1. Обозначение. Сбег резьбы указывается в виде углового значения (например, в градусах) или в виде символа, отражающего направление и величину сбега.
2. Графическое изображение. В чертеже может быть показан профиль резьбы, включающий указание на сбег, чтобы визуально передать его наклон и глубину. Это может быть полезно для лучшего понимания конструкции.
3. Дополнительная информация. При необходимости можно указать конкретные размеры и параметры сбега, такие как его величина и связанная с ним информация, относящаяся к применению или стандартам.

Обозначение многозаходной резьбы

Многозаходная резьба обозначается на чертеже специфическим образом, согласно действующим стандартам. Основные элементы, которые следует учитывать при обозначении многозаходной резьбы, включают:

1. Тип резьбы. Указывается буквенное обозначение для резьбы, например, М — для метрической резьбы, Р — для трубной резьбы, и так далее.
2. Номинальный диаметр. Указывается наружный диаметр резьбы в миллиметрах (например, М10).
3. Количество заходов. Количество витков резьбы на единицу длины обозначается иначе, чем у одноходовой резьбы. Это уточняется через букву Р и шаг резьбы (например, Р1,5 для резьбы с шагом 1,5 мм).
4. Шаг резьбы. Указывается величина шага, который может быть представлен числом (например, шаг 2 мм).
5. Класс точности. При необходимости обозначается также класс точности резьбы (например, 6g для наружной резьбы).

Фото: dgng.pstu

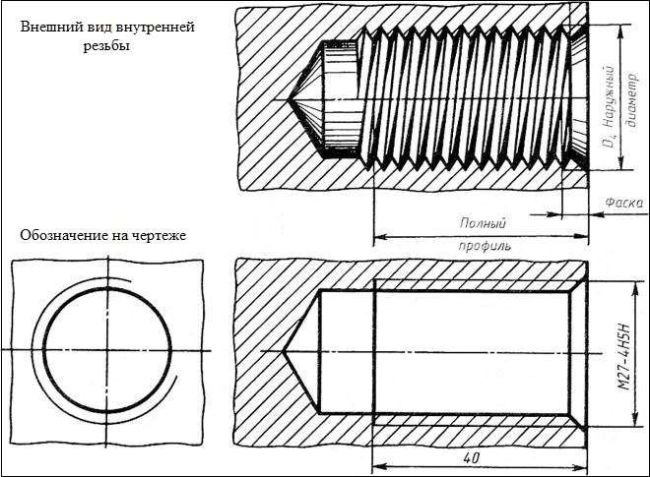

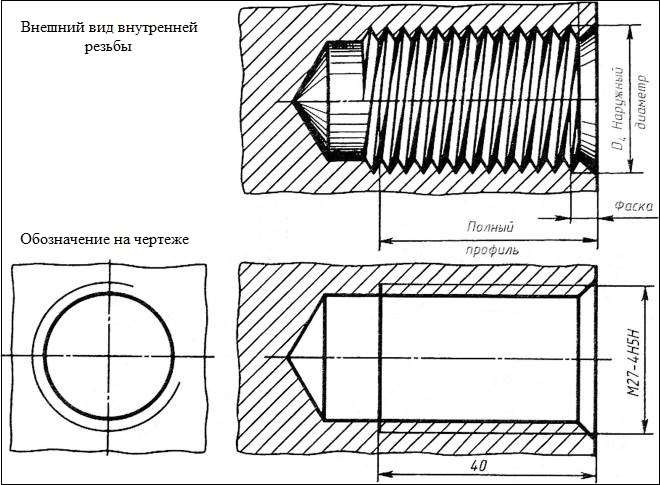

Обозначение резьбового отверстия и резьбового соединения

Резьбовые отверстия могут быть как сквозного, так и глухого типа. В любом варианте крайне важно указать все необходимые параметры на чертеже, включая глубину, размеры, наружный и внутренний диаметры резьбы.

Для отверстий небольшого диаметра допускается упрощенное представление размеров, особенно когда полное обозначение усложняет восприятие чертежа.

На чертежах резьбовое соединение изображается условно. Следует нарисовать профиль резьбы и, если это необходимо, указать такие параметры, как недорез и недовод, а также шаг резьбы. В условно-схематическом изображении применяется штриховка, а на выносных линиях дается полное описание типа соединения элементов. Создание чертежей для высокоточных изделий требует большего времени, поскольку необходимо также указывать допуски размеров и шероховатость поверхности.

Как обозначить резьбу в AutoCAD

Чтобы обозначить резьбу в AutoCAD, следуйте этим шагам:

• Выбор интерфейса. Если вы планируете работать с 3D-моделированием, откройте интерфейс 3D. Для 2D-моделирования можно оставаться в стандартном 2D-окне.
• Использование команды для резьбы. Для создания резьбы воспользуйтесь командой «Условное обозначение резьбы». Эта функция позволяет автоматически генерировать резьбовые символы и аннотации, которые соответствуют заданным параметрам.
• Моделирование наружной резьбы в 2D:

1. Выберите инструменты на панели инструментов, такие как «Отрезок» или «Спираль».
2. Начертите резьбу, проводя линии в соответствии с заданными параметрами (диаметром и шагом резьбы), так, как если бы вы рисовали на бумаге.

• Настройка параметров резьбы. Убедитесь, что вы правильно настроили параметры резьбы, такие как диаметр, шаг и направление (если требуется). Можно использовать дополнительные аннотации для указания важной информации.
• Использование блоков. Если вы часто используете один и тот же тип резьбы, рассмотрите возможность создания блока, который можно будет легко вставлять в различные проекты.
• Проверка и сохранение. Проверьте созданный чертеж на соответствие всем требованиям и сохраните изменения.

Следуя этим шагам, вы сможете корректно обозначить резьбу в AutoCAD для своих проектов.

Как обозначить резьбу в SolidWorks

Обозначение резьбы в SolidWorks осуществляется с помощью следующих шагов:

• Открытие документа. Начните с открытия вашего проекта или детали, для которой нужно обозначить резьбу.
• Выбор команды. Перейдите в меню «Вставка» в верхней части экрана.
• Добавление примечания:

1. Выберите «Примечание» из выпадающего списка.
2. Затем выберите опцию «Условное изображение резьбы» (или «Резьба») в подменю.

• Настройка параметров. В открывшемся меню настроек укажите параметры, такие как диаметр начала резьбы, длина и шаг резьбы.

Убедитесь, что все параметры соответствуют требованиям вашего проекта.

• Расположение на чертеже. Щелкните на области чертежа, где вы хотите разместить обозначение резьбы.
• Финальная проверка. Проверьте обозначение на соответствие стандартам, и при необходимости внесите изменения.
• Сохранение работы. Не забудьте сохранить изменения в вашем проекте.

Следуя этим шагам, вы сможете успешно создать и обозначить резьбу в SolidWorks для вашего изделия.

Как сделать резьбу на чертеже в Компасе

Чтобы изображать резьбу на чертеже в Компасе, выполните следующие шаги:

• Открытие чертежа. Запустите Компас и откройте документ чертежа, на котором вы планируете обозначить резьбу.
• Выбор панели инструментов. Перейдите к панели «Элементы оформления», которая обычно располагается на верхней части окна программы.
• Нахождение команды. Найдите и выберите команду «Условное обозначение резьбы». Эта команда позволяет автоматически создавать резьбовые символы.
• Настройка параметров:

1. Укажите ребро, к которому будет применяться резьба.
2. Задайте параметры, такие как длина резьбы и ее шаг.

• Автоматическое создание изображения. После ввода всех необходимых данных Компас автоматически создаст условное изображение резьбы на чертеже.
• Вручную с помощью линий. Если вам нужно, можете также нарисовать резьбу вручную, используя инструменты для создания линий и отрезков. Это может быть полезно для более детального отображения.
• Сохранение чертежа. После завершения работы не забудьте сохранить изменения в документе.

Следуя этим шагам, вы сможете легко создать резьбу на чертеже в Компасе.
