Введение

В инженерной графике используется принцип ортогонального проецирования — изображение объекта с помощью взаимно перпендикулярных проекций на плоскости. Этот подход закреплен в системе стандартов ЕСКД.Основными считаются три взаимно перпендикулярных вида: фронтальный, горизонтальный и профильный. Они дают полное представление о форме детали без искажений.

1. Фронтальный вид — это изображение предмета спереди. Его выбирают так, чтобы наиболее полно раскрыть форму и конструкцию детали. Обычно именно этот вид становится главным. Он располагается в центре чертежа и служит базой для построения остальных видов.
2. Горизонтальный вид (вид сверху) получают проецированием на горизонтальную плоскость. Он размещается строго под фронтальным видом. Размеры по глубине переносятся с фронтального вида вниз по вертикальным линиям связи.
3. Профильный вид (вид слева или справа) строится на профильной плоскости. Чаще используют вид слева. Его располагают справа от фронтального вида. Размеры переносятся с помощью горизонтальных линий связи.

Связь между видами обеспечивается проекционными линиями. Благодаря этому одинаковые размеры не повторяются, а считываются с разных видов.

Схема шести проекций

Теоретически любой объект можно изобразить в виде шести проекций: спереди, сверху, снизу, слева, справа и сзади. Это называют системой «шесть проекций».

Если представить куб, каждая его грань соответствует отдельной плоскости проекций. После «разворачивания» этих плоскостей в одну плоскость чертежа получается следующая схема:

• фронтальный вид — в центре;
• вид сверху — под ним;вид снизу — над ним;
• вид слева — справа;вид справа — слева;
• задний вид — может располагаться сбоку.

Такая схема показывает, что все виды строго связаны и выровнены относительно друг друга. Любое отклонение нарушает читаемость чертежа.

Правила компоновки на листе

При размещении видов на листе соблюдают требования ГОСТ 2.307–2011 и ГОСТ 2.305–2008.

Расстояния между видами должны быть одинаковыми и достаточными для нанесения размеров. Обычно оставляют промежутки 10–20 мм, но главное — обеспечить удобство чтения.

Все виды выравниваются по проекционным связям:

• вертикальные линии связывают фронтальный и горизонтальный виды;
• горизонтальные — фронтальный и профильный.

Оси проекций не наносятся явно, но подразумеваются. Нельзя смещать виды произвольно: любое смещение разрушает геометрию связей.

Главный принцип — минимальное количество видов при сохранении полной информации о форме детали.

Дополнительные виды

Дополнительные виды применяются тогда, когда основные проекции не позволяют точно показать форму элемента. Это происходит, если поверхность расположена под углом к основным плоскостям.

К таким случаям относятся:

• наклонные отверстия;
• фаски под углом;
• сложные поверхности;
• детали с косыми гранями.

В таких ситуациях используют наклонный вид или повернутый вид.

Наклонный вид получают проецированием на плоскость, параллельную наклонной поверхности. Это позволяет увидеть элемент без искажений формы.

Повернутый вид строится иначе: объект как бы поворачивают в плоскость чертежа, чтобы показать его истинную форму. При этом геометрия элемента сохраняется, но его положение условно изменяется.

Дополнительно могут применяться выносные элементы — увеличенные изображения небольших участков. В учебной практике также используют аксонометрические проекции, но они не заменяют ортогональные виды.

Обозначение по ГОСТу

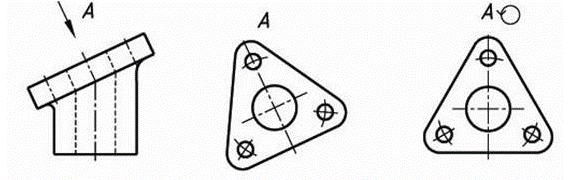

Согласно ГОСТ 2.305–2008, дополнительные виды обозначаются следующим образом:

• направление взгляда указывают стрелкой;
• рядом со стрелкой ставится буква (например, «А»);
• над изображением пишется «Вид А».

Если вид повернут, рядом добавляют знак поворота.Стрелки должны быть четкими, с одинаковым размером и направлением.

Надписи выполняются стандартным шрифтом без сокращений.

Разница между наклонным и повернутым видами

Наклонный вид показывает реальное положение элемента, но на дополнительной плоскости. Повернутый вид — это условное изображение, где элемент развернут ради удобства чтения.

Главное отличие:

• наклонный — сохраняет ориентацию детали;
• повернутый — изменяет ориентацию, но упрощает восприятие.

Местный вид

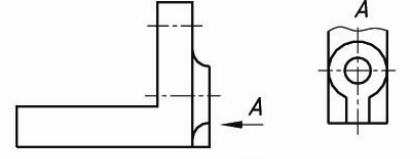

Местный вид — это изображение отдельного участка детали, выполненное для уточнения формы. Его используют, когда нет необходимости показывать весь объект.

Типичный пример — изображение паза, отверстия, резьбы или фаски.

Такой подход позволяет:

• повысить наглядность изображений;
• сократить количество основных видов;
• избежать перегруженности чертежа.

Местный вид ограничивается линией обрыва. Эта линия выполняется тонкой волнистой или зигзагообразной линией.

Если требуется увеличение, допускается использование масштаба, отличного от основного. В этом случае масштаб указывается рядом с изображением.

Обозначение выполняется так же, как у дополнительных видов:

• стрелка направления;
• буквенное обозначение;
• подпись вида.

Важно, чтобы границы местного вида не создавали двусмысленности.

Отличие от дополнительного вида

Местный вид используется для детализации, а дополнительный — для правильного отображения формы. Это принципиально разные задачи, хотя оформляются они по схожим правилам.

ГОСТ 2.305-2008: основные требования

Стандарт ГОСТ 2.305–2008 входит в систему ЕСКД и задает правила выполнения изображений на чертежах. Его требования связаны с другими стандартами, например ГОСТ 2.303–68 и ГОСТ 2.304–81.

Толщина линий выбирается из установленного ряда и должна быть согласована на всем чертеже. Основная сплошная линия (видимый контур) делается самой толстой. Вспомогательные линии — тоньше. Соотношение толщин обычно принимается как 2:1.

Типы линий строго регламентированы:

• сплошная толстая — видимые контуры;
• сплошная тонкая — размерные и выносные линии;
• штриховая — невидимые контуры;
• штрихпунктирная — оси симметрии.

Шрифты выполняются по ГОСТ 2.304–81. Высота букв выбирается из стандартного ряда (например, 2,5; 3,5; 5; 7 мм). Все надписи на одном чертеже должны быть выполнены одинаковым шрифтом.

Штриховка в разрезах выполняется тонкими линиями под углом, как правило, 45°. Расстояние между линиями должно быть одинаковым. Если рядом расположены разные детали, угол или шаг штриховки меняют, чтобы их различать.

По ГОСТ 2.305–2008, если вид расположен не в проекционной связи, его обязательно обозначают.

Алгоритм таков:

• у исходного изображения ставят стрелку, показывающую направление взгляда;
• рядом со стрелкой пишут букву (А, Б, В и т.д.);
• над полученным видом пишут «Вид А».

Буквы не повторяются в пределах одного чертежа. Они пишутся без точек и дополнительных символов.

Стрелки выполняются сплошной толстой линией. Их форма и размер должны быть одинаковыми по всему чертежу.

Если вид повернут, добавляется знак поворота (дуговая стрелка).
Размеры оформляются по ГОСТ 2.307–2011. Основные правила:

• размерная линия проводится параллельно измеряемому элементу;
• выносные линии не должны пересекать изображение без необходимости;
• число размера ставится над линией, ближе к ее середине.

Размеры наносятся один раз — дублирование запрещено.

На практике чаще всего встречаются ошибки, которые прямо противоречат стандарту:

1. Неверный масштаб. Если масштаб отличается от указанного, чертеж теряет точность и не может использоваться в производстве.
2. Отсутствие выносных линий. Размеры, «висящие в воздухе», делают чертеж нечитаемым.
3. Нарушение типов линий. Например, использование тонкой линии вместо основной приводит к путанице между видимыми и скрытыми контурами.
4. Несоблюдение проекционной связи. Если виды смещены относительно друг друга, невозможно корректно интерпретировать форму детали.
5. Дублирование размеров. Это создает противоречия при изменениях.

Современные методы: виды в CAD-программах

Современное проектирование выполняется в CAD-системах (системах автоматизированного проектирования), таких как AutoCAD и КОМПАС-3D. Они позволяют получать виды автоматически на основе 3D-модели.

Как создаются виды из 3D-модели (пример на AutoCAD)

В AutoCAD используется инструмент генерации проекций из трехмерной модели.

Сначала создается или открывается 3D-модель детали. Это может быть твердотельная модель с точной геометрией.

Далее выбирается команда создания чертежа (например, «Base View» / базовый вид). Программа автоматически формирует фронтальный вид.После размещения базового вида система предлагает создать проекционные виды. Пользователь просто указывает направление — вверх, вниз или в сторону. AutoCAD сам строит горизонтальный и профильный виды.

Все виды автоматически связаны. Если изменить 3D-модель, все проекции обновляются без ручной перестройки.

CAD-системы автоматически:

• генерируют линии видимого и невидимого контура;
• создают оси симметрии;
• добавляют размеры с учетом стандартов;
• позволяют настраивать стили линий под требования ГОСТ.

В КОМПАС-3D есть встроенные шаблоны ЕСКД, что упрощает оформление: шрифты, линии и обозначения уже соответствуют стандартам.

Аннотации (размеры, обозначения, выноски) можно редактировать без изменения геометрии модели. Это разделяет конструирование и оформление.

Преимущества CAD по сравнению с ручным черчением

Главное преимущество — точность. Все размеры берутся из модели, а не строятся вручную, поэтому исключаются геометрические ошибки.

Второе — скорость. Создание нескольких видов занимает минуты, тогда как вручную это требует значительного времени.

Третье — легкость исправлений. При изменении конструкции не нужно перестраивать чертеж — достаточно обновить модель.

Кроме того, CAD снижает количество ошибок, связанных с несоблюдением ГОСТ: система автоматически контролирует типы линий, масштабы и связи между видами.

Топ-5 бесплатных CAD-программ для студентов

1. FreeCAD — параметрическая 3D-система.
2. LibreCAD — 2D-черчение для освоения основ.
3. NanoCAD Free — интерфейс, близкий к AutoCAD, поддержка ГОСТ.
4. Tinkercad — онлайн-инструмент для начального уровня.
5. Fusion 360 for Personal Use — 3D-моделирование и автоматическое получение видов.

Рекомендуемая литература

1. «Инженерная графика» Боголюбов — классическое издание для вузов.
2. «Черчение» А.Д. Ботвинников — базовый курс.
3. Справочник по ЕСКД — практическое руководство по стандартам.
4. Учебные пособия вузов (МГТУ, СПбПУ) с примерами чертежей.

✏ Заметка

Важно правильно составить чертеж, потому что они сообщают информацию об объекте или конструкции, а также обеспечивают точность, масштабирование и соблюдение стандартов. Правильные чертежи помогают снизить риск ошибок на этапе проектирования, обеспечивают эффективную коммуникацию между специалистами и способствуют совместной работе. Все это — ключевые навыки успешного проектирования и строительства.

Оформление чертежей по ЕСКД и ГОСТ: в чем разница?

Студенты часто путают понятия ЕСКД (Единая система конструкторской документации) и ГОСТ (Государственный общесоюзный стандарт). Важно понимать их взаимосвязь и различия.

🤔 Определение

ЕСКД — это комплекс нормативных документов для всех этапов проектирования, производства и эксплуатации продукции. Он регламентирует весь жизненный цикл изделия от составления чертежа до сдачи заказчику.

ГОСТ описывает конкретные правила оформления конструкторской документации, чертежей и схем.

То есть ГОСТ — это один из документов в рамках целостной системы ЕСКД.

Оформление чертежей по ГОСТу: основные правила

Главное при оформлении чертежей — соблюдать стандарты. Даже идеально выполненный чертеж может быть не засчитан из-за нарушения требований к оформлению.

Преподаватели первым делом смотрят на:

• форматы;

• рамку чертежа по ГОСТ;

• основную надпись;

• шрифты;

• типы линий;

• нанесение размеров;

• масштабы.

Рассмотрим каждый из этих элементов подробнее.

Форматы

Форматы листов для чертежей регламентирует ГОСТ 2.301-68. Распространены А4, А3, А1, также используются А0, А2, А5. Размеры пишутся в миллиметрах. Каждый следующий формат образуется удвоением меньшей стороны предыдущего.

Студент выбирает формат самостоятельно. В вузах чаще всего используется А3 и А4.

Чертежи выполняют на плотной бумаге или ватмане. При этом надо отметить, что А4 используется только вертикально. Остальные форматы можно располагать любым образом.

Рамка для чертежа

При оценке чертежа сначала проверяют соблюдение общих требований к оформлению, а не саму конструкцию изделия. Ключевой элемент — рамка, выполненная строго по ГОСТу.

🤔 Определение

Рамка — это сплошная толстая линия, ограничивающая поле для схемы или конструкции. Она четко обозначает границы рабочей области листа.

Сейчас студенты обычно используют готовые шаблоны листов с нанесенными рамками. Но нужно знать точные параметры рамки, чтобы уметь выполнять ее самостоятельно.

Размеры и расположение рамки зависят от ориентации листа.

• При горизонтальной ориентации отступ 5 мм сверху, снизу, справа. Слева 20 мм для возможности подшивки.

• При вертикальной ориентации сверху 20 мм, с остальных сторон 5 мм.

💡 Совет

Для упрощения работы рекомендуется использовать готовые листы с рамками по ГОСТу. Это позволит сосредоточиться на содержательной части чертежа.

Заполнение основной надписи

Оформление чертежей по ГОСТ требует заполнения основной надписи согласно ГОСТ 2.104-2006. Основная надпись располагается внизу листа. Графы отделяются жирными линиями, строки — тонкими.

В готовых шаблонах основной надписи уже указаны следующие графы:

• Изм. — номер изменения

• Лист — номер листа

• Разраб. — разработчик (фамилия и инициалы студента)

• Пров. — проверил (преподаватель или научный руководитель)

• Т.контр. — технический контроль (заполняет преподаватель)

• Н.контр. — нормоконтроль (заполняет преподаватель)

• Утв. — утвердил (научный руководитель или зав.кафедрой)

Фото: Work5

Справа указывают место создания и проверки чертежа, а также код направления. Формируется уникальная запись из группы, номера варианта и порядкового номера чертежа.

В нижнем блоке располагается наименование листа в именительном падеже единственного числа, например, «Деталь». Под ним указывают материал детали и номер соответствующего ГОСТ.

В крайнем правом блоке заполняют:

• литеру чертежа;

• массу в кг;

• масштаб (обычно 1:1 или 1:2).

ГОСТ предусматривает несколько видов основной надписи. Их выбор зависит от порядкового номера листа в подшивке чертежей. Для первого листа используется рамка формы 1 (см. выше), для последующих — форма 2 и 2а (уменьшенная высота).

Фото: Work5

При оформлении все слова и цифры должны быть написаны чертежным шрифтом с наклоном согласно ГОСТ.

Шрифт для чертежей

При создании чертежей немаловажную роль играет выбор шрифта. Государственные стандарты допускают использование двух видов чертежных шрифтов: прямого и наклонного. Для начинающих рекомендуется применять исключительно прямой шрифт, в то время как наклонный вариант предполагает строгий угол наклона 75 градусов.

Фото: Work5

Что такое шероховатость на чертеже?

Шероховатость на чертеже – это параметр, который указывает на качество поверхности объекта. Он демонстрирует наличие неровностей, выступов и углублений на поверхности, которые могут влиять на взаимодействие с другими элементами или процессами.

Зачем нужно обозначать шероховатость на чертежах

Обозначение шероховатости на чертеже помогает инженерам и производителям следить за качеством поверхностей и удостовериться, что они соответствуют установленным стандартам и требованиям. Также дает возможность точно указать требуемый уровень шероховатости. Это важно, чтобы обеспечить совместимость и правильное взаимодействие с другими элементами и компонентами в системе.Предоставляет информацию о том, какие методы обработки следует использовать для достижения заданного уровня.

Шероховатость на чертеже по ГОСТу

Согласно ГОСТ 2.309-73 и 2.319-80, обозначение и измерение шероховатости на чертежах выполняется с использованием специальных символов и значений. Применяются различные системы обозначений, такие как Ra, Rz, Rmax и др., которые указывают на разные параметры, включая среднее арифметическое отклонение профиля (Ra), максимальное отклонение профиля (Rz), и максимальное высотное отклонение (Rmax).

Шероховатость на сборочном чертеже

На сборочном чертеже шероховатость может быть обозначена в разных контекстах, в зависимости от требований и характеристик самой сборки.
На сборочном чертеже могут быть указаны общие требования для всей или определенной части сборки.

Важными аспектами сборочных чертежей являются соединительные элементы, такие как болты, штифты, сварные соединения и прочее. В этом случае, на чертеже могут быть указаны требования к шероховатости поверхностей для обеспечения правильной сборки и соединения этих элементов.
Для частей сборки, где соприкасаются поверхности друг с другом, может быть указана требуемая шероховатость для этих сопряжений. Это гарантирует герметичность, точное позиционирование и правильное функционирование собираемых элементов.

Назначение параметров шероховатости

Основное назначение параметров заключается в определении и контроле качества поверхности объекта. Эти параметры помогают описать грубость или гладкость поверхности, а также указывают на возможные дефекты, такие как неровности, выступы или углубления.

Значение параметра шероховатости

Значение параметра шероховатости представляет собой числовую характеристику, которая указывает на уровень шероховатости поверхности объекта. Значение измеряется с использованием определенных единиц измерения, таких как микрометры (µm) или ангстремы (Å). Оно обычно представляет собой среднюю величину отклонения профиля поверхности от номинальной плоскости или линии.

Большое значение параметра означает более грубую поверхность, а малое значение указывает на более гладкую.
Разные стандарты и спецификации устанавливают допустимые значения параметров для различных типов поверхностей и требуемого качества продукции.

Порядок указания параметров

Порядок указания параметров шероховатости может варьироваться в зависимости от используемых стандартов и требований. Однако в общем случае, на чертеже или в спецификации, параметры шероховатости указываются в определенной последовательности.
Первым указывается символ, обозначающий конкретный параметр шероховатости. Например, в случае параметра Ra - среднее арифметическое отклонение профиля.

Затем следует указание числового значения параметра шероховатости. Это значение может быть указано в микрометрах (µm), ангстремах (Å) или других единицах измерения в зависимости от стандарта.

В некоторых случаях может быть указан требуемый уровень качества для параметра. Например, могут быть указаны допустимые пределы для значения.
При необходимости, дополнительные характеристики или требования могут быть указаны после основной информации.

Условные обозначения шероховатости

• Ra - среднее арифметическое отклонение профиля. Обозначается символом Ra, за которым следует числовое значение (например, Ra 0.8).
• Rz - параметр, определяющий максимальное отклонение профиля поверхности. Обозначается символом Rz и числовым значением (например, Rz 10).
• Rmax - максимальное высотное отклонение поверхности. Обозначается символом Rmax и числовым значением.
• Rmr - параметр, определяющий среднеквадратическое отклонение высоты профиля.
• Rt - параметр, определяющий общее отклонение высоты поверхности от номинальной линии.

Символы обозначения шероховатости

Пикториальные символы - некоторые стандарты их используют. Например, звездочка (*), микрометр (µm) или пиктограмма с неровной линией.

Контроль шероховатости поверхности

Для контроля шероховатости могут применяться различные инструменты, включая шерохомеры, контурометры, профилометры и др. Они позволяют измерять параметры шероховатости, такие как Ra, Rz, Rmax и другие, и сравнивать полученные значения с требуемыми.

Оценка также может выполняться проведением визуального контроля поверхности. Здесь осуществляется визуальное сравнение поверхности с определенными стандартами или референсными образцами, чтобы определить ее гладкость и наличие дефектов.

Метод профилометрии позволяет более подробно измерить профиль поверхности. Здесь используется профилометр для сканирования поверхности и получения точной информации о параметрах.

Некоторые продукты могут требовать специализированных испытаний и тестов для контроля. Например, испытания на трение или герметичность могут использоваться для проверки соответствия определенным требованиям.

Какие символы применяются

Используются те же символы, что и для обозначения шероховатости.

Шероховатость древесины на чертеже

В некоторых случаях, на чертеже может быть указан символ, обозначающий требуемую шероховатость древесины. Например, звездочка (*) может указывать на гладкую поверхность, тогда как волнистая линия может указывать на наличие шероховатых комков или неровностей. Важно отметить, что обозначение шероховатости древесины на чертеже может быть уточнено в соответствии с конкретными требованиями и стандартами, действующими в отрасли или регионе.

Поэтому рекомендуется обращаться к соответствующим нормативным документам или стандартам для точного понимания и использования обозначений шероховатости древесины на чертеже.

Параметры шероховатости у разных пород дерева

Параметры шероховатости могут варьироваться в зависимости от конкретной породы дерева. Это связано с различиями в текстуре, структуре и характеристиках поверхности древесины. Определение параметров шероховатости дерева может требовать учета таких факторов, как пористость, плотность и направление волокон.

1. Мягкие породы древесины, такие как сосна или ель, часто имеют более грубую шероховатость, подверженную неровностям и комкам на поверхности.
2. Твердые породы дерева, например, дуб или клен, часто характеризуются более гладкой, с более однородной поверхностью.
3. Породы с плотной структурой, такие как джатоба или ипе, могут иметь более низкие значения параметров, благодаря их более гладкой и плотной поверхности.
4. Направление волокон также может влиять на параметры шероховатости. Например, при распиловке дерева поперек волокон могут появляться более грубые поверхности, чем при распиловке вдоль волокон.

Важно отметить, что эти тенденции представляют общие наблюдения, и могут варьироваться в зависимости от условий обработки и особенностей конкретных образцов дерева.

Как образуется шероховатость?

Образуется в результате неровностей, выступов, углублений и других неправильностей, которые присутствуют на поверхности объекта. Есть несколько основных причин, которые могут приводить к ее образованию:

1. При использовании различных методов обработки, таких как фрезеровка, шлифовка или токарная обработка, могут образовываться неровности на поверхности материала. Это может быть вызвано несовершенствами в инструменте, нарушениями в процессе обработки или другими факторами.
2. Некоторые материалы, такие как древесина или металл, имеют неровную структуру или текстуру, которая может привести к шероховатости. Например, при древесной поверхности наличие сосудистых каналов или пор в древесине может привести к неровностям.
3. Бытовой или промышленный износ, а также механические повреждения, могут вызывать повреждения на поверхности объекта. Например, царапины, риски или коррозия могут привести к неровностям.
4. При нанесении покрытия, такого как краска, лак или покрытие для защиты от коррозии, неправильное или неравномерное распределение приводят к неровностям.

Классификация поверхностей

Поверхности могут быть классифицированы по различным критериям.
1. По форме и геометрии:

• Плоские: имеют постоянную кривизну и отсутствие кривых или выпуклостей.
• Изогнутые: имеют кривизну или формы, отличные от плоской.
• Цилиндрические: имеют форму цилиндра, с постоянным радиусом и формой, повторяющейся вокруг оси.
• Конические: имеют форму конуса, с уменьшающимся радиусом, когда приближаются к вершине.

2. По шероховатости:

• Гладкие: практически без шероховатости и неровностей.
• Шероховатые: имеют различную степень шероховатости, включая неровности, выступы или углубления.

3. По предназначению:

• Технические: используемые в промышленности, машиностроении или других технических областях.
• Декоративные: созданные для эстетической ценности, предназначены для украшения и визуального воздействия.

4. По материалу:

• Металлические: основаны на использовании металлов, таких как сталь, алюминий или медь.
• Древесные: изготовлены из древесины или деревянных материалов.
• Пластиковые: состоят из пластиковых материалов, таких как полипропилен, поливинилхлорид и др.

Как обозначить шероховатость в программе «Компас»

Для обозначения шероховатости в программе "Компас" можно использовать функцию "Графический символ шероховатости".

1. Выберите вкладку "Графические символы" на верхней панели инструментов в программе "Компас".
2. Нажмите на кнопку "Символ шероховатости" (значок с изображением прямоугольников в различной высоте).
3. Нажмите на месте на чертеже, где вы хотите разместить символ шероховатости.
4. В появившемся диалоговом окне "Символ шероховатости" выберите требуемый параметр шероховатости и его значение.
5. Нажмите кнопку "ОК", чтобы добавить символ шероховатости на чертеж.

После этого символ будет размещен на чертеже, обозначая требуемый уровень.

Как обозначить в программе AutoCAD

В программе AutoCAD можно использовать текстовые или графические элементы для обозначения шероховатости на чертеже.

1. Вы можете использовать инструмент "Текст" для написания значений непосредственно на чертеже. Например, вы можете написать "Ra=0.8" для обозначения среднего арифметического отклонения профиля.
2. AutoCAD предоставляет возможность использовать инструменты рисования, чтобы нарисовать графический символ на чертеже.
3. Вы можете создать блоки или шаблоны, которые представляют символы шероховатости, и затем использовать их на чертеже.

Старое обозначение шероховатости

В прошлом на чертежах шероховатость обозначалась с использованием старых стандартных символов. Одним из таких символов был символ "N" со стрелкой, указывающей направление измерения шероховатости. Такое обозначение было характерно для многих промышленных стандартов.

Пример

Хотя шероховатость может показаться незначительной на первый взгляд, она может привести к неправильной работе и несоответствию изделий требуемым стандартам. При возникновении сложностей с определением или обозначениям шероховатости обращайтесь за помощью по чертежам к Work5.
