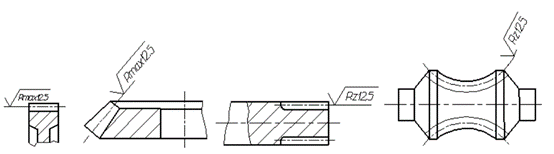

В этой статье мы рассмотрим основные методы обозначения шероховатости на чертеже и их практическое применение.
Шероховатость на чертеже – это параметр, который указывает на качество поверхности объекта. Он демонстрирует наличие неровностей, выступов и углублений на поверхности, которые могут влиять на взаимодействие с другими элементами или процессами.
Обозначение шероховатости на чертеже помогает инженерам и производителям следить за качеством поверхностей и удостовериться, что они соответствуют установленным стандартам и требованиям. Также дает возможность точно указать требуемый уровень шероховатости. Это важно, чтобы обеспечить совместимость и правильное взаимодействие с другими элементами и компонентами в системе.Предоставляет информацию о том, какие методы обработки следует использовать для достижения заданного уровня.
Согласно ГОСТ 2.309-73 и 2.319-80, обозначение и измерение шероховатости на чертежах выполняется с использованием специальных символов и значений. Применяются различные системы обозначений, такие как Ra, Rz, Rmax и др., которые указывают на разные параметры, включая среднее арифметическое отклонение профиля (Ra), максимальное отклонение профиля (Rz), и максимальное высотное отклонение (Rmax).
На сборочном чертеже шероховатость может быть обозначена в разных контекстах, в зависимости от требований и характеристик самой сборки.
На сборочном чертеже могут быть указаны общие требования для всей или определенной части сборки.
Важными аспектами сборочных чертежей являются соединительные элементы, такие как болты, штифты, сварные соединения и прочее. В этом случае, на чертеже могут быть указаны требования к шероховатости поверхностей для обеспечения правильной сборки и соединения этих элементов.
Для частей сборки, где соприкасаются поверхности друг с другом, может быть указана требуемая шероховатость для этих сопряжений. Это гарантирует герметичность, точное позиционирование и правильное функционирование собираемых элементов.
Основное назначение параметров заключается в определении и контроле качества поверхности объекта. Эти параметры помогают описать грубость или гладкость поверхности, а также указывают на возможные дефекты, такие как неровности, выступы или углубления.
Значение параметра шероховатости представляет собой числовую характеристику, которая указывает на уровень шероховатости поверхности объекта. Значение измеряется с использованием определенных единиц измерения, таких как микрометры (µm) или ангстремы (Å). Оно обычно представляет собой среднюю величину отклонения профиля поверхности от номинальной плоскости или линии.
Большое значение параметра означает более грубую поверхность, а малое значение указывает на более гладкую.
Разные стандарты и спецификации устанавливают допустимые значения параметров для различных типов поверхностей и требуемого качества продукции.
Порядок указания параметров шероховатости может варьироваться в зависимости от используемых стандартов и требований. Однако в общем случае, на чертеже или в спецификации, параметры шероховатости указываются в определенной последовательности.
Первым указывается символ, обозначающий конкретный параметр шероховатости. Например, в случае параметра Ra - среднее арифметическое отклонение профиля.
Затем следует указание числового значения параметра шероховатости. Это значение может быть указано в микрометрах (µm), ангстремах (Å) или других единицах измерения в зависимости от стандарта.
В некоторых случаях может быть указан требуемый уровень качества для параметра. Например, могут быть указаны допустимые пределы для значения.
При необходимости, дополнительные характеристики или требования могут быть указаны после основной информации.
Пикториальные символы - некоторые стандарты их используют. Например, звездочка (*), микрометр (µm) или пиктограмма с неровной линией.
Контроль шероховатости поверхности
Для контроля шероховатости могут применяться различные инструменты, включая шерохомеры, контурометры, профилометры и др. Они позволяют измерять параметры шероховатости, такие как Ra, Rz, Rmax и другие, и сравнивать полученные значения с требуемыми.
Оценка также может выполняться проведением визуального контроля поверхности. Здесь осуществляется визуальное сравнение поверхности с определенными стандартами или референсными образцами, чтобы определить ее гладкость и наличие дефектов.
Метод профилометрии позволяет более подробно измерить профиль поверхности. Здесь используется профилометр для сканирования поверхности и получения точной информации о параметрах.
Некоторые продукты могут требовать специализированных испытаний и тестов для контроля. Например, испытания на трение или герметичность могут использоваться для проверки соответствия определенным требованиям.
Используются те же символы, что и для обозначения шероховатости.
В некоторых случаях, на чертеже может быть указан символ, обозначающий требуемую шероховатость древесины. Например, звездочка (*) может указывать на гладкую поверхность, тогда как волнистая линия может указывать на наличие шероховатых комков или неровностей. Важно отметить, что обозначение шероховатости древесины на чертеже может быть уточнено в соответствии с конкретными требованиями и стандартами, действующими в отрасли или регионе.
Поэтому рекомендуется обращаться к соответствующим нормативным документам или стандартам для точного понимания и использования обозначений шероховатости древесины на чертеже.
Параметры шероховатости могут варьироваться в зависимости от конкретной породы дерева. Это связано с различиями в текстуре, структуре и характеристиках поверхности древесины. Определение параметров шероховатости дерева может требовать учета таких факторов, как пористость, плотность и направление волокон.
Важно отметить, что эти тенденции представляют общие наблюдения, и могут варьироваться в зависимости от условий обработки и особенностей конкретных образцов дерева.
Образуется в результате неровностей, выступов, углублений и других неправильностей, которые присутствуют на поверхности объекта. Есть несколько основных причин, которые могут приводить к ее образованию:
Поверхности могут быть классифицированы по различным критериям.
1. По форме и геометрии:
2. По шероховатости:
3. По предназначению:
4. По материалу:
Для обозначения шероховатости в программе "Компас" можно использовать функцию "Графический символ шероховатости".
После этого символ будет размещен на чертеже, обозначая требуемый уровень.
В программе AutoCAD можно использовать текстовые или графические элементы для обозначения шероховатости на чертеже.
В прошлом на чертежах шероховатость обозначалась с использованием старых стандартных символов. Одним из таких символов был символ "N" со стрелкой, указывающей направление измерения шероховатости. Такое обозначение было характерно для многих промышленных стандартов.
Хотя шероховатость может показаться незначительной на первый взгляд, она может привести к неправильной работе и несоответствию изделий требуемым стандартам. При возникновении сложностей с определением или обозначениям шероховатости обращайтесь за помощью по чертежам к Work5.
В данной статье мы рассмотрим основные их типы на чертеже, их назначение и правила построения.
В инженерной графике используется принцип ортогонального проецирования — изображение объекта с помощью взаимно перпендикулярных проекций на плоскости. Этот подход закреплен в системе стандартов ЕСКД.Основными считаются три взаимно перпендикулярных вида: фронтальный, горизонтальный и профильный. Они дают полное представление о форме детали без искажений.
Связь между видами обеспечивается проекционными линиями. Благодаря этому одинаковые размеры не повторяются, а считываются с разных видов.
Теоретически любой объект можно изобразить в виде шести проекций: спереди, сверху, снизу, слева, справа и сзади. Это называют системой «шесть проекций».
Если представить куб, каждая его грань соответствует отдельной плоскости проекций. После «разворачивания» этих плоскостей в одну плоскость чертежа получается следующая схема:
Такая схема показывает, что все виды строго связаны и выровнены относительно друг друга. Любое отклонение нарушает читаемость чертежа.
При размещении видов на листе соблюдают требования ГОСТ 2.307–2011 и ГОСТ 2.305–2008.
Расстояния между видами должны быть одинаковыми и достаточными для нанесения размеров. Обычно оставляют промежутки 10–20 мм, но главное — обеспечить удобство чтения.
Все виды выравниваются по проекционным связям:
Оси проекций не наносятся явно, но подразумеваются. Нельзя смещать виды произвольно: любое смещение разрушает геометрию связей.
Главный принцип — минимальное количество видов при сохранении полной информации о форме детали.
Дополнительные виды применяются тогда, когда основные проекции не позволяют точно показать форму элемента. Это происходит, если поверхность расположена под углом к основным плоскостям.
К таким случаям относятся:
В таких ситуациях используют наклонный вид или повернутый вид.
Наклонный вид получают проецированием на плоскость, параллельную наклонной поверхности. Это позволяет увидеть элемент без искажений формы.
Повернутый вид строится иначе: объект как бы поворачивают в плоскость чертежа, чтобы показать его истинную форму. При этом геометрия элемента сохраняется, но его положение условно изменяется.
Дополнительно могут применяться выносные элементы — увеличенные изображения небольших участков. В учебной практике также используют аксонометрические проекции, но они не заменяют ортогональные виды.
Согласно ГОСТ 2.305–2008, дополнительные виды обозначаются следующим образом:
Если вид повернут, рядом добавляют знак поворота.Стрелки должны быть четкими, с одинаковым размером и направлением.
Надписи выполняются стандартным шрифтом без сокращений.
Наклонный вид показывает реальное положение элемента, но на дополнительной плоскости. Повернутый вид — это условное изображение, где элемент развернут ради удобства чтения.
Главное отличие:
Местный вид — это изображение отдельного участка детали, выполненное для уточнения формы. Его используют, когда нет необходимости показывать весь объект.
Типичный пример — изображение паза, отверстия, резьбы или фаски.
Такой подход позволяет:
Местный вид ограничивается линией обрыва. Эта линия выполняется тонкой волнистой или зигзагообразной линией.
Если требуется увеличение, допускается использование масштаба, отличного от основного. В этом случае масштаб указывается рядом с изображением.
Обозначение выполняется так же, как у дополнительных видов:
Важно, чтобы границы местного вида не создавали двусмысленности.
| Критерии | Местный вид | Дополнительный вид |
| Назначение | Показ части детали. | Показ формы под углом. |
| Область изображения | Ограниченный участок. | Вся поверхность. |
| Масштаб | Может отличаться. | Обычно совпадает с основным. |
| Геометрия | Не изменяется. | Может требовать новой плоскости проекций. |
| Применение | Уточнение деталей. | Устранение искажений. |
Местный вид используется для детализации, а дополнительный — для правильного отображения формы. Это принципиально разные задачи, хотя оформляются они по схожим правилам.
Стандарт ГОСТ 2.305–2008 входит в систему ЕСКД и задает правила выполнения изображений на чертежах. Его требования связаны с другими стандартами, например ГОСТ 2.303–68 и ГОСТ 2.304–81.
Толщина линий выбирается из установленного ряда и должна быть согласована на всем чертеже. Основная сплошная линия (видимый контур) делается самой толстой. Вспомогательные линии — тоньше. Соотношение толщин обычно принимается как 2:1.
Типы линий строго регламентированы:
Шрифты выполняются по ГОСТ 2.304–81. Высота букв выбирается из стандартного ряда (например, 2,5; 3,5; 5; 7 мм). Все надписи на одном чертеже должны быть выполнены одинаковым шрифтом.
Штриховка в разрезах выполняется тонкими линиями под углом, как правило, 45°. Расстояние между линиями должно быть одинаковым. Если рядом расположены разные детали, угол или шаг штриховки меняют, чтобы их различать.
По ГОСТ 2.305–2008, если вид расположен не в проекционной связи, его обязательно обозначают.
Алгоритм таков:
Буквы не повторяются в пределах одного чертежа. Они пишутся без точек и дополнительных символов.
Стрелки выполняются сплошной толстой линией. Их форма и размер должны быть одинаковыми по всему чертежу.
Если вид повернут, добавляется знак поворота (дуговая стрелка).
Размеры оформляются по ГОСТ 2.307–2011. Основные правила:
Размеры наносятся один раз — дублирование запрещено.
На практике чаще всего встречаются ошибки, которые прямо противоречат стандарту:
Современное проектирование выполняется в CAD-системах (системах автоматизированного проектирования), таких как AutoCAD и КОМПАС-3D. Они позволяют получать виды автоматически на основе 3D-модели.
В AutoCAD используется инструмент генерации проекций из трехмерной модели.
Сначала создается или открывается 3D-модель детали. Это может быть твердотельная модель с точной геометрией.
Далее выбирается команда создания чертежа (например, «Base View» / базовый вид). Программа автоматически формирует фронтальный вид.После размещения базового вида система предлагает создать проекционные виды. Пользователь просто указывает направление — вверх, вниз или в сторону. AutoCAD сам строит горизонтальный и профильный виды.
Все виды автоматически связаны. Если изменить 3D-модель, все проекции обновляются без ручной перестройки.
CAD-системы автоматически:
В КОМПАС-3D есть встроенные шаблоны ЕСКД, что упрощает оформление: шрифты, линии и обозначения уже соответствуют стандартам.
Аннотации (размеры, обозначения, выноски) можно редактировать без изменения геометрии модели. Это разделяет конструирование и оформление.
Главное преимущество — точность. Все размеры берутся из модели, а не строятся вручную, поэтому исключаются геометрические ошибки.
Второе — скорость. Создание нескольких видов занимает минуты, тогда как вручную это требует значительного времени.
Третье — легкость исправлений. При изменении конструкции не нужно перестраивать чертеж — достаточно обновить модель.
Кроме того, CAD снижает количество ошибок, связанных с несоблюдением ГОСТ: система автоматически контролирует типы линий, масштабы и связи между видами.
Форматы чертежей - это стандартные размеры и пропорции, которые используются при создании технических рисунков в различных областях, включая инженерию, архитектуру и дизайн.
Форматы чертежей - это стандартные размеры и пропорции, которые используются при создании технических рисунков в различных областях, включая инженерию, архитектуру и дизайн. Они определяют размеры листов бумаги, их ориентацию и пропорции, необходимы для обеспечения единообразия и удобства обмена между профессиями. Статья подготовлена командой Work5 и поможет вам разобраться в этом вопросе.
При выборе формата листа для чертежа следует опираться на требования проекта или задачи, а также учитывать следующие факторы:
Размеры выбираются в зависимости от необходимой детализации, размерной точности и удобства использования. У каждого размера свои преимущества и каждый может быть использован в разных профессиональных сферах, от архитектуры и инженерии до дизайна и конструкторской работы.

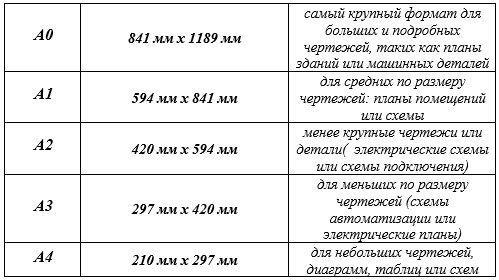

Существует несколько стандартных размеров чертежей, которые определяются форматом листа бумаги и пропорциями. Наиболее распространенными размерами являются следующие:
Помимо стандартных форматов листов, существуют некоторые нестандартные, которые также используются в работе. Некоторые из них включают:
Использование нестандартных размеров листов необходимо оправдать конкретными нуждами и требованиями проекта или задачи.
Форматы чертежей образуются в соответствии с международными и национальными стандартами, такими как ГОСТ или ISO. Они определяют размеры листов бумаги, а также пропорции и ориентацию. Процесс формирования может быть базирован на определенных нормах и требованиях, учтенных при разработке стандартов.
Обычно размеры форматов чертежей определяются согласно математическим пропорциям, чтобы учесть оптимальное соотношение сторон и удобство использования. Например, ватман А0 имеет соотношение сторон 1:√2 (ширина к высоте), что позволяет его деление на более мелкие размеры со сохранением пропорций.
ГОСТ 2.301-68 "Единая система конструкторской документации. Основные положения" является нормативным документом, устанавливающим общие требования к созданию и оформлению конструкторской документации. В нем определены принципы, применяемые при разработке и использовании технических чертежей и схем, а также вводятся общие обозначения и символы, используемые в конструкторской документации.
Масштаб обозначается числовым значением, которое указывает, во сколько раз размеры на чертеже или схеме уменьшены по сравнению с реальными размерами объекта.
В едином стандарте приведены рекомендации и масштабы, которые применяются в конструкторской документации. Выбор масштаба зависит от конкретной задачи и требований проекта.
В ГОСТе указаны различные типы и обозначения линий, которые используются для обозначения различных элементов и деталей на рисунках.
Важно при создании чертежей придерживаться указанных в регламенте типов и обозначений линий, чтобы обеспечить единообразие и понятность в читаемости документации для специалистов и операторов производства.
Основная надпись на чертеже содержит следующие элементы:
Надпись располагается в правом верхнем углу листа и выполнена четкими и разборчивыми буквами.
Подводя итог нашей статьи можно сказать, что выполнение чертежей, выбор формата, соблюдение всех регламентов ГОСТа и собственного учебного заведения - это трудоемкая задача. Если испытываете трудности с выполнением задания - обращайтесь за помощью к Work5, мы поможем Вам с выполнением чертежа любого формата.
