Как нанести размеры согласно ГОСТу

Чертеж разрабатывается с учетом необходимых размеров и масштабов, отображая их с точностью до миллиметра. Размерные параметры делятся на линейные и угловые: линейные размеры касаются прямых отрезков, тогда как угловые фиксируются в градусах. Также на чертежах указываются радиусы и диаметры в соответствии с требованиями ГОСТ.

Ранее, до 2012 года, в России был применим стандарт ГОСТ 2 307.608 «Нанесение размеров и предельных отклонений», который позднее был заменен на ГОСТ 2.307.2011. Обе версии обладают похожей структурой, однако новая редакция учитывает изменения, связанные с развитием цифровых технологий. В стандарте были введены понятия «электронная модель изделия» и «электронный макет». Оба документа устанавливают правила для нанесения размеров и определяют пределы допустимых отклонений.

Радиусы и диаметры на чертеже по ГОСТу

При оформлении чертежей в соответствии с ГОСТом важно правильно указывать радиусы и диаметры. Эти размеры имеют особые правила аннотации и обозначения, чтобы обеспечить точность и понятность информации.

Обозначение радиусов

Радиусы обозначаются буквой «R» (например, R25) и соответствующим числом, указывающим длину радиуса в миллиметрах.

Размер радиуса обычно указывается в виде круглой формы с соответствующей аннотацией, указывающей на его значение.

Радиусы могут быть указаны как внутри, так и вне фигуры, в зависимости от удобства восприятия.

Фото: dgng.pstu.ru

Обозначение диаметров

Диаметры обозначаются буквой «D» (например, D50) и соответствующим числом, указывающим длину диаметра в миллиметрах.

На чертеже диаметр записывается в виде символа, представляющего окружность с чертой, проходящей через центр, и обозначением, указывающим на его значение.

Как и радиусы, диаметры могут быть указаны как внутри, так и вне фигуры.

Фото: profil.adu.by

Общие требования

• Все размеры должны быть приведены с точностью до миллиметра.
• Указания радиусов и диаметров следует располагать так, чтобы они не перекрывали линии и не создавали путаницы.
• При наличии нескольких радиусов или диаметров на одном чертеже лучше использовать разные группы размеров. Наряду с размерами важно проверить, что линии, которые обозначают радиусы и диаметры, имеют необходимую толщину и стиль (например, сплошные или пунктирные).

Следуя этим рекомендациям, можно добиться четкости и точности в отображении радиусов и диаметров на чертеже, что облегчит работу другим специалистам и обеспечит соответствие установленным стандартам.

Как начертить радиус на чертеже

Для корректного отображения радиуса на чертеже необходимо следовать определенной последовательности действий и учитывать требования стандартов. Вот шаги, которые помогут вам правильно начертить радиус:

1. Подготовка чертежа. Убедитесь, что у вас есть подходящий инструмент, такой как циркуль, линейка, и чертежные инструменты (или программное обеспечение для черчения, если чертите в CAD-программе).
2. Определите центр радиуса. Определите точку, которая будет центром дуги. Это может быть точка, вокруг которой вы хотите создать радиус.
3. Установите радиус. С помощью циркуля установите расстояние, соответствующее нужному радиусу. Для этого отмерьте необходимую длину радиуса на рейке и настройте циркуль.
4. Нанесите дугу. Поместите одну ножку циркуля в точку центра и проведите дугу, вращая циркуль вокруг этой точки. Убедитесь, что дуга плавно переходит в нужное направление.
5. Обозначьте радиус. Напишите значение радиуса, используя обозначение "R" (например, R25 для радиуса 25 мм), рядом с изображением дуги. Это может быть сделано в виде текстового примечания или аннотации на чертеже.
6. Добавьте дополнения. При необходимости добавьте дополнительные размерные линии или отметки, которые помогут правильно интерпретировать радиус в контексте всего чертежа. Размерные линии должны быть перпендикулярны основной линии, и их нужно точно расположить, чтобы размер не создавал путаницы.
7. Проверьте четкость. Удостоверьтесь, что дуга и ее обозначение легко читаемы, не перекрывают другие элементы чертежа и не вызывают затруднений в интерпретации.

Что делать, если из одного центра выходят несколько радиусов

Если из одного центра проведено несколько радиусов, для лучшего восприятия чертежа их следует располагать не на одной прямой, а с углом между ними.

В случаях, когда требуется отобразить множественные линии радиусов, до центра нужно довести лишь крайние радиусы, в то время как остальные можно сделать укороченными.

Когда необходимо указать много одинаковых радиусов скругления, размеры и условные обозначения можно опустить. В таких случаях можно указать нужную информацию в примечаниях.

Фото: shkola-2.ru

Радиус отверстия

На чертежах в машиностроении, строительстве и сборке часто требуется отображать отверстия, такие как отверстия для трубопроводов с внутренней резьбой или болты с наружной резьбой. Для точного обозначения размеров элементов применяется радиус. Если отверстия имеют небольшой размер, информацию удобно располагать вне основного изображения, чтобы избегать загромождения чертежа.

На одном листе можно представить разные виды с различных плоскостей проекции. На плане трубы обозначается ось, а на боковых проекциях (справа или слева) указываются как отверстие, так и его радиус или диаметр.

Фото: finaros.ru

Диаметр на чертеже

Чтобы правильно показать диаметр на чертеже, следуйте этим рекомендациям:

1. Обозначение окружности. Нарисуйте окружность и укажите ее диаметр. Эта окружность может представлять отверстие, вал или любой другой круглый объект.
2. Добавление размерной линии. Проведите размерную линию через центр окружности. Она должна начинаться на внутренней стороне окружности и заканчиваться на противоположной стороне.
3. Указание значения диаметра. На размерной линии укажите значение диаметра. Это делается с помощью цифры, написанной посередине размерной линии. Например, вы можете указать «Ø10 мм», где «Ø» обозначает диаметр.
4. Используйте стрелки. На концах размерной линии добавьте стрелки, которые указывают на края размерной линии. Это поможет четко обозначить, какой размер выуказываете.
5. Дополнительные обозначения. Если необходимо, добавьте примечания к обозначению, например, о допусках или условиях обработки.
6. Стандарты. Убедитесь, что вы используете общепринятые стандарты для обозначения диаметра, чтобы ваш чертеж был понятен и соответствовал профессиональным требованиям.

Фото: finaros.ru

Радиус и диаметр играют ключевую роль в технической документации, и их правильное обозначение имеет существенное значение для успешного производства и сборки деталей.

Соблюдение правил и стандартов при создании чертежей поможет избежать ошибок и недоразумений, обеспечивая четкость и понятность представленной информации. Используя эти принципы при работе над чертежами, вы сможете создать качественную и профессиональную документацию.

Статья подготовлена нашей командой Work5. Мы консультируем по всем типам студенческих работ. В этой статье мы расскажем вам об оформлении чертежей, чертежах по ГОСТ, основных требованиях к чертежам, правилах оформления чертежей и ключевых моментах по ГОСТ 2.301-68.

Если вы школьник или студент технического вуза, то наверняка сталкиваетесь с необходимостью создавать точные и понятные чертежи. Чертеж по ГОСТ — это не просто формальность, а основа конструкторской документации, которая делает ваш проект профессиональным и легко читаемым. Правильное оформление чертежей помогает избежать потери баллов и учит реальным инженерным навыкам. Мы разберем все: от ЕСКД до программ и частых ловушек.

Основные ГОСТы для оформления чертежей (ЕСКД)

ЕСКД (Единая система конструкторской документации) — это фундамент всех чертежей в России и странах СНГ. Она объединяет стандарты, чтобы любой специалист мог быстро понять ваш проект.

Ключевые документы:

• ГОСТ 2.302-68 регулирует масштабы чертежей.
• ГОСТ 2.304-81 задает шрифты по ГОСТ и надписи на чертежах.
• ГОСТ 2.301-68 определяет форматы и рамки.
• Основные надписи и рамки — для строительства ГОСТ Р 21.101-2020 и для машиностроения ГОСТ 2.104-2006.

Эти нормы обязательны для инженерной графики и учебных материалов по черчению. Соблюдение ЕСКД гарантирует, что ваш чертеж по ГОСТ пройдет проверку в любом вузе.

Требования к элементам чертежа

Каждый элемент чертежа должен соответствовать строгим нормам оформления, чтобы изображение выглядело аккуратно и профессионально.

Как оформить рамку и штамп по ГОСТ 2.104-2006

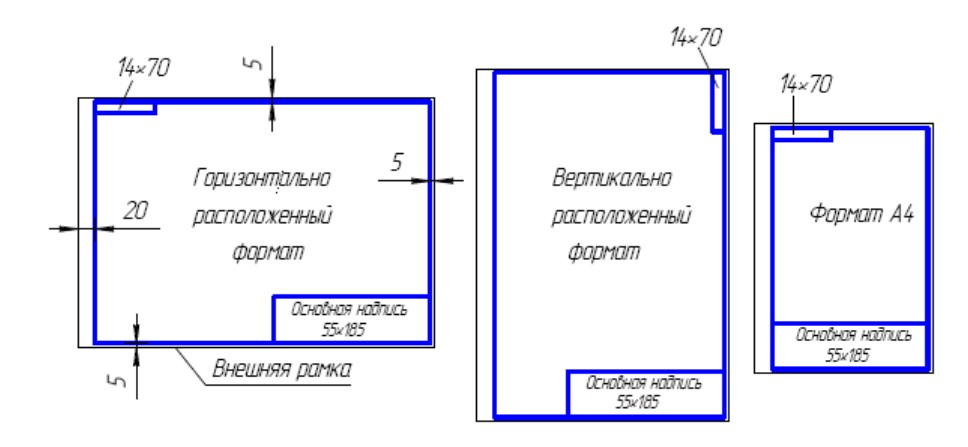

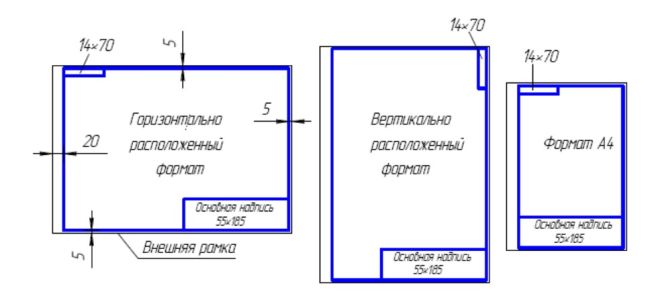

Рамка чертежа выполняется по ГОСТ 2.104-2006: внешняя рамка формата проводится сплошной тонкой линией, а внутренняя (ограничивающая поле чертежа) — сплошной основной (толстой) линией. Слева оставляют поле 20 мм для подшивки, а с остальных сторон — по 5 мм.

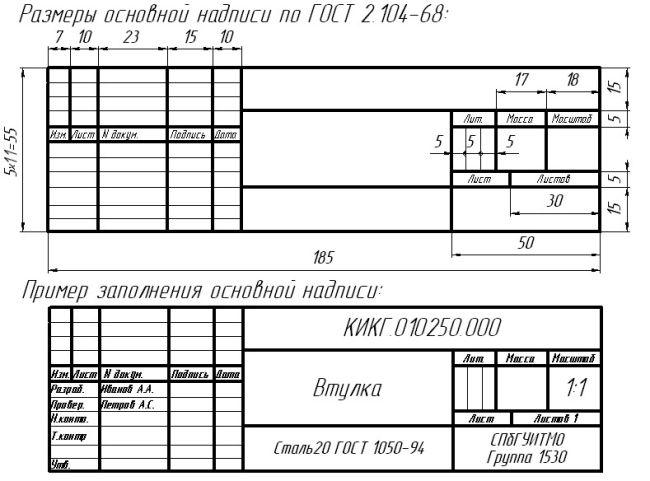

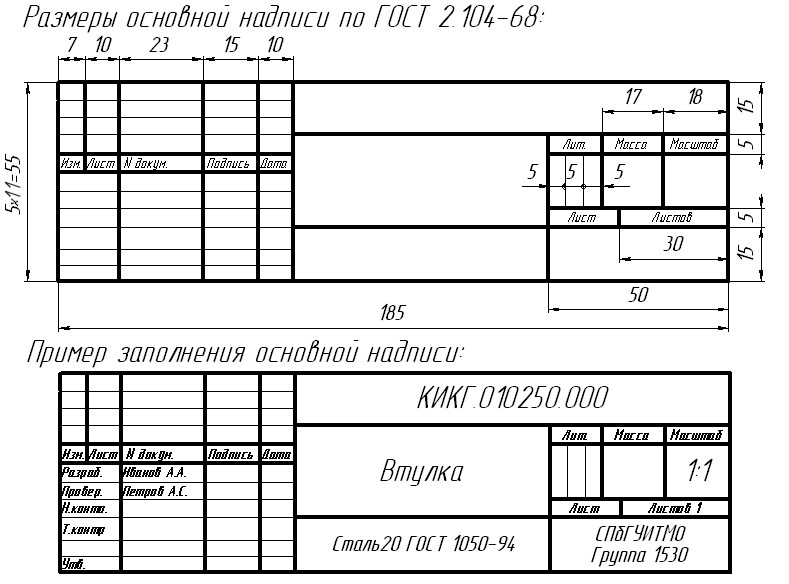

Штамп (основная надпись) размещается в правом нижнем углу. В нем указывают наименование детали, материал, масштаб чертежа, фамилию и инициалы исполнителя и дату. Основная надпись и дополнительные графы выполняются сплошными основными и сплошными тонкими линиями. Для учебных работ часто используют упрощенную форму штампа — это экономит время, но сохраняет требования к чертежам.

Типы линий: сплошная, штриховая, штрихпунктирная

Стандарт ГОСТ 2.303-68 устанавливает, какими именно линиями следует выполнять чертежи. Каждый тип имеет строгое назначение, а их толщина подчиняется единому правилу: тонкие линии должны быть в 2–3 раза тоньше основных. Выбор конкретной толщины зависит от формата листа и сложности изображения, но обычно варьируется в пределах от 0,5 до 1,4 мм для основных линий.

1. Сплошная толстая (основная). Отвечает за видимые контуры детали и линии пересечения поверхностей. Это самый заметный элемент чертежа, задающий его геометрию.
2. Сплошная тонкая. Универсальный инструмент для вспомогательных элементов: размерные и выносные линии, штриховка в разрезах, линии-выноски. Ее толщина примерно в два-три раза меньше основной.
3. Сплошная волнистая.Применяется там, где нужно показать обрыв детали или провести границу между видом и разрезом.
4. Штриховая. Формируется из отдельных штрихов одинаковой длины. Её задача — визуализировать то, что скрыто от наблюдателя: невидимые контуры и внутренние элементы.
5. Штрихпунктирная тонкая. Узнаваема по характерному чередованию длинных штрихов и точек. Используется для обозначения осей симметрии, центровых линий и центров окружностей.
6. Штрихпунктирная утолщенная. Выделяет поверхности, которые должны пройти термическую обработку или получить специальное покрытие.
7. Разомкнутая. Служит для обозначения плоскостей сечений и разрезов, помогая понять внутреннее строение детали.

Шрифты и надписи на чертежах

ЕСКД регламентирует чертежные шрифты типов А и Б. Каждый может выполняться с наклоном 75° или без него. Толщина линии:для типа А — 1/14 высоты буквы;для типа Б — 1/10 высоты буквы.

Для каждого размера стандарт фиксирует: высоту прописных и строчных букв, интервалы между знаками, шаг строк, расстояние между словами и толщину обводки.

Пример: при высоте шрифта 20 мм толщина линии составит 2 мм для типа Б и 1,4 мм — для типа А.

Высота шрифта по ЕСКД — от 1,8 до 40 мм. Стандартный ряд: 2,5; 3,5; 5; 7; 10; 14; 20; 28 мм.

Выбор размера зависит от формата листа и масштаба:

• на формате А1 с большим объемом информации используют 5 или 7;
• для выносных элементов (узлов) — 10 или 14;
• технические примечания, спецификации и пояснения также выполняют чертежным шрифтом.

Наклон (75°) или прямое начертание — на усмотрение исполнителя.Располагается в правом нижнем углу. Размеры: 55×185, 40×185 или 15×185 мм — зависят от формата и ориентации листа.

На формате А4 надпись размещается вдоль короткой стороны, на больших форматах — по любой стороне. При фальцовке чертеж складывают так, чтобы основная надпись оставалась видимой.

Программы для создания чертежей (CAD)

Сегодня вручную чертить почти не приходится. Программы для чертежей ускоряют процесс в десятки раз.

Популярные инструменты:

• AutoCAD — универсальный гигант с готовыми шаблонами;
• Компас-3D — идеален для российских студентов, автоматически применяет ЕСКД;
• SolidWorks — мощное средство для 3D-моделирования с переходом в 2D.

Черчение в CAD позволяет мгновенно менять масштаб чертежа и проверять толщину линий по ГОСТ. Оформить чертеж в AutoCAD просто: скачайте шаблон с рамкой, настройте слои линий и шрифты — и готово!

Чертежи для студентов: нюансы оформления

Чертежи в учебном процессе отличаются от производственных. На заводе важны скорость выпуска документации и однозначное чтение чертежа рабочим. В вузе чертеж — инструмент оценки инженерной грамотности студента.

На 1–2 курсе студенты осваивают нормы оформления через выполнение простых деталей и геометрических построений. Главная особенность — избыточная детализация: цель не только изобразить деталь, но и доказать владение линиями, шрифтами и проекционными связями.

Форматы — чаще А3 и А4. Обязательны рамка чертежа и основная надпись (штамп) по ГОСТ 2.104-2006, куда вносят учебные данные: факультет, группу, номер варианта. Все вспомогательные линии построения сохраняются до сдачи работы.

На этапе курсовой и диплома чертежи приближаются к реальной конструкторской документации, но сохраняют учебный акцент на проверку логики мышления.

1. Состав: сборочные чертежи обязательно сопровождает спецификация — таблица с перечнем всех деталей узла.
2. Масштаб: выбор масштаба чертежа (по ГОСТ 2.302-68) строже, чем на производстве. Не допускается необоснованное уменьшение масштаба, если это ухудшает читаемость размеров.
3. Эстетика: преподаватели оценивают равномерное выполнение шрифтов по ГОСТ (тип Б с наклоном 75°) и аккуратное нанесение размеров без пересечения размерных линий.Все работы подчиняются ЕСКД. В учебных целях используют упрощенные формы штампов (вместо производственных) и допускают условности, которые позволяют преподавателю оценить понимание студентом основных принципов.

Студенческий чертеж проходит проверку в черновике. Принцип «сделать один раз по всем нормам, чем переделывать перед защитой» — основа учебного черчения.

В одной работе запрещено смешивать шрифты разной высоты и типы линий — это считается грубой ошибкой.

10 частых ошибок в оформлении чертежей

Вот список типичных промахов, которые часто снижают оценку:

1. Разная толщина линий по ГОСТ на одном листе.
2. Неправильный наклон или размер шрифтов по ГОСТ.
3. Слишком узкое левое поле в рамке чертежа.
4. Отсутствие или неверное заполнение штампа (основной надписи).
5. Неправильный выбор масштаба чертежа (лучше 1:1, когда возможно).
6. Пересекающиеся размеры на чертеже.
7. Использование нестандартных линий вместо линий чертежа (сплошная, штриховая, штрихпунктирная).
8. Отсутствие спецификации в сборочных чертежах.
9. Ошибки в надписях на чертежах (нечитаемые буквы).
10. Отсутствие проверки чертежа перед сдачей (попросите одногруппника посмотреть).

Частые вопросы

Какой масштаб выбрать для деталировки?

Масштаб чертежа выбирают так, чтобы все элементы были хорошо видны. Для мелких деталей — увеличение (2:1, 5:1), для крупных — уменьшение (1:2, 1:5). Главное правило: в штампе (основной надписи) указывайте реальный масштаб чертежа, а размеры всегда пишите натуральные.

Где скачать актуальные ГОСТы?

Актуальные версии ГОСТ 2.302-68, ГОСТ 2.304-81, ГОСТ 2.104-2006 и других стандартов ЕСКД есть на официальных сайтах Росстандарта. Для студентов удобнее пользоваться проверенными учебными сборниками или встроенными библиотеками в Компас-3D и AutoCAD.

Чем проверить чертеж на ошибки?

Используйте встроенные инструменты проверки чертежа в AutoCAD или Компас-3D. Дополнительно сверьтесь с нормами оформления по ЕСКД: линии, шрифты, рамка, размеры. Лучший способ — проверка чертежа вторым человеком или нашей командой Work5.Если остались вопросы по оформлению чертежей в AutoCAD или нормам оформления, пишите — поможем!

Заключение

Правильное оформление чертежей — это навык, который останется с вами на всю жизнь. Соблюдайте ЕСКД, используйте современные программы для чертежей и проверяйте каждую мелочь.

Если нужна помощь с чертежами для студентов, оформлением курсовых и дипломных работ или полным пакетом инженерных чертежей — обращайтесь к нашей команде Work5. Мы быстро и качественно доработаем любой проект!

Программы для чертежей: для ПК и онлайн

Создание чертежей — это важный аспект работы многих профессионалов, включая архитекторов, инженеров и дизайнеров. С появлением современных технологий процесс проектирования стал более эффективным и доступным. В этой статье мы рассмотрим самые популярные программы для чертежей, которые можно использовать как на ПК, так и в онлайн-формате.

Программы для ПК

• AutoCAD — это одна из самых известных программ для создания чертежей. Она предоставляет широкий набор инструментов для 2D и 3D проектирования. AutoCAD используется в различных отраслях, включая архитектуру, машиностроение и строительство. Среди его преимуществ — высокая точность, возможность работы с большим объемом данных и обширные функции для автоматизации процесса проектирования.
• DraftSight — это отличная альтернатива AutoCAD, предлагает бесплатную и платную версии. Программа позволяет создавать, редактировать и просматривать DWG-файлы. Она ориентирована на пользователей, которым необходимы основные функции черчения без перегруженности интерфейса.
• SolidWorks — это мощная CAD-система, предназначенная в основном для 3D-моделирования. Она широко используется в инженерном проектировании и машинном строительстве. SolidWorks предлагает функции для симуляции и анализа, что делает его идеальным для разработки сложных конструкций.
• SketchUp — это программа, известная своей простотой и интуитивно понятным интерфейсом. Она используется как профессионалами, так и любителями для создания 3D-моделей. В отличие от более сложных CAD-систем, SketchUp идеально подходит для быстрых визуализаций и концептуального дизайна.

Онлайн-программы для чертежей

1. AutoCAD Web App. Это облачная версия AutoCAD, которая позволяет вам создавать и редактировать чертежи прямо в браузере. Она предлагает базовые функции настоящего AutoCAD и может быть полезна для работы в командном режиме или при необходимости доступа к проектам из разных устройств.
2. Tinkercad — это бесплатный онлайн-инструмент для 3D-моделирования и проектирования. Он идеально подходит для начинающих и студентов, желающих освоить основы создания моделей. Интерфейс программы очень простой и интуитивно понятный, что позволяет быстро реализовать идеи.
3. Lucidchart — это мощный инструмент для создания схем и диаграмм, который также включает функции для работы с чертежами. Он поддерживает совместную работу и интеграцию с другими приложениями, что делает его идеальным выбором для командных проектов.
4. Onshape — это облачная CAD-платформа, которая позволяет проектировать 3D-модели и чертежи. Она предлагает полноценный функционал для инженерного проектирования и подходит как для профессионалов, так и для обучающихся. Ключевым преимуществом Onshape является возможность совместной работы в реальном времени.

Выбор программы для создания чертежей зависит от ваших потребностей и опыта. Если вы ориентированы на профессиональную деятельность, такие программы как AutoCAD или SolidWorks могут стать отличным решением. Для студентов или начинающих дизайнеров подойдут более простые инструменты, такие как SketchUp или Tinkercad. Онлайн-программы предлагают удобство и доступность, позволяя работать над проектами из любой точки мира.

Особенности онлайн-программ для создания чертежей

В последние годы онлайн-программы для создания чертежей становятся все более популярными среди профессионалов и любителей проектирования. Они предлагают множество преимуществ по сравнению с традиционными настольными приложениями.

Вот особенности онлайн-программ, которые делают их удобными инструментами для работы.

1. Доступность. Одним из главных преимуществ онлайн-программ является возможность работы из любых точек мира. Вам не нужно устанавливать программное обеспечение на компьютер – достаточно доступа в интернет и любого устройства (ноутбука, планшета или даже смартфона). Это обеспечивает гибкость в работе и позволяет продолжать проекты в дороге или с разных рабочих мест.
2. Совместная работа. Онлайн-платформы часто предлагают функции, которые дают нескольким пользователям одновременно работать над одним проектом. Это подходит для команд, состоящих из дизайнеров, инженеров и архитекторов, которые вносят изменения в чертежи, оставляют комментарии и обсуждают детали в режиме онлайн.
3. Использование. Онлайн-программы включают интуитивно понятный интерфейс, что делает их доступными даже для начинающих пользователей. Чаще такие инструменты предлагают готовые шаблоны и автоматизированные функции.
4. Обновления и поддержка. Обновления происходят автоматически. Также часто предоставляется техническая поддержка, что помогает быстро решать возникающие проблемы.
5. Совместимость с другими приложениями. Онлайн-программы часто предлагают совместимость с другими инструментами и платформами, такими как Google Drive, Dropbox, или специализированными CAD-системами. Это помогает пользователям управлять файлами, а также упрощает обмен информации между программами.
6. Безопасность. Онлайн-платформы предлагают пользователям надежные меры безопасности. Это включает регулярное резервное копирование и многофакторную аутентификацию. Такие меры помогают уверенно работать с проектами, зная, что информация защищена от потери и несанкционированного доступа.

Бесплатные программы для черчения

Сейчас созданы программы для черчения, и многие из них предлагают бесплатные версии, которые удовлетворяют потребности пользователей. Ниже представлены некоторые из популярных бесплатных программ для создания чертежей.

A9CAD:

• Язык интерфейса: английский.
• Процессор: Windows 98, ME, 2000, XP, 7, 8, 10.
• Возможности: позволяет создавать 2D-чертежи, поддерживает форматы DWG и DXF, имеет множество элементов для работы и возможность открытия чертежей, созданных в AutoCAD.

nanoCAD:

• Язык интерфейса: русский/ английский.
• Процессор: Windows XP/Vista/7/8/10.
• Возможности: аналог AutoCAD с поддержкой форматов DWG, DXF и DWT. Предоставляет множество готовых стандартных фигур.

FreeCAD:

• Язык интерфейса: английский.
• Процессор: Windows 7, 8, 10 (32/64 bit), Mac и Linux.
• Возможности: это инструмент для 3D-моделирования объектов разных размеров. Поддержка множества форматов, что делает его универсальным.

sPlan:

• Язык интерфейса: русский/ английский/ немецкий.
• Процессор: Windows XP, 7, 8, 10.
• Возможности: специализируется на черчении электрических схем, создает заготовки для печати и упрощает создание чертежей.

ExpressPCB:

• Язык интерфейса: английский.
• Процессор: Windows XP, 7, 8, 10.
• Возможности: программа для создания печатных плат и микросхем, легка в освоении.

LibreCAD:

• Язык интерфейса: многоязычный (включая русский).
• Процессор: Windows, Mac и Linux
• Возможности: ориентирована на 2D-чертежи, поддерживает форматы DXF и другие. Пользовательский интерфейс интуитивно понятен и работает в стиле CAD-программ.

Tinkercad:

• Язык интерфейса: английский.
• Процессор: веб-приложение (работает в браузере).
• Возможности: инструмент для 3D-моделирования, подходит для школьников и начинающих.

SketchUp Free:

• Язык интерфейса: английский.
• Процессор: веб-приложение.
• Возможности: бесплатная версия популярного инструмента для 3D-моделирования, легкий в использовании, подходит для создания архитектурных чертежей и моделей.

Подведем итоги

Выбор программы для черчения зависит от задач и уровня подготовки. Бесплатные программы часто предлагают функционал, достаточный для выполнения большинства задач, связанных с проектированием и черчением.
