Что такое точка на чертеже

Изображение предмета на чертеже — это не просто рисунок, а точное отображение его формы и размеров. Для этого используются геометрические фигуры, которые собираются в единую композицию. В инженерной графике существует специальный «язык» для передачи информации о предметах. Одним из ключевых элементов этого языка является точка.

🤔 Определение

Точка — это фундаментальный элемент геометрии, не имеющий размеров. То есть ее длина, ширина и высота равны нулю.

Чтобы изобразить предмет на чертеже, его нужно перенести на плоскость.  Для этого в инженерной графике применяется метод прямоугольного проецирования.

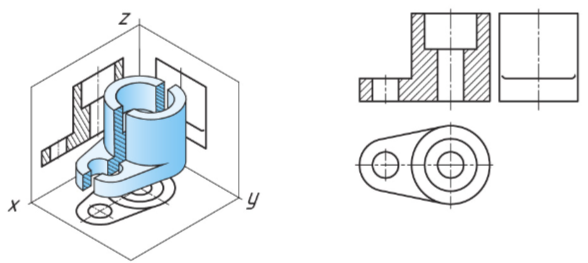

Суть метода прямоугольного проецирования в том, что предмет проектируются на плоскость с помощью точек. Точки на чертеже определяют положение предмета в пространстве и являются строительными блоками для создания его изображения.

Таким образом, точка обеспечивает точность и однозначность изображения предмета.

Зачем нужны точки на чертеже

Точка обычно используются для:

• Обозначения точного положения. Точки позволяют указать конкретное местоположение на плоскости или в пространстве. Это может быть вершина фигуры, центр окружности, точка пересечения линий или любое другое важное место.
• Создания геометрических фигур. Точки является основой для построения любых геометрических фигур.
• Создания графиков и диаграмм. Точки используются для построения точек на координатах, что позволяет визуализировать зависимости между величинами и делать выводы о них.
• Построения чертежей в различных сферах. Точки используются в архитектуре, машиностроении, картографии, геодезии и других сферах для создания чертежей и планов.

Как найти точки на чертеже

Найти точки на чертеже — это задача, которая может показаться простой, но на самом деле требует внимательности и определенных знаний.

Основные способы найти точки на чертеже:

Визуальный поиск:

• Ищите обозначения. Точка на чертеже чаще всего обозначается крестиком «×» или точкой «•» и получает уникальное наименование (обычно обозначается заглавной латинской буквой).
• Обращайте внимание на пересечения. Точки могут находиться в местах пересечения линий.
• Изучайте текст. Если на чертеже есть текст, в нем могут быть указаны наименования точек и их координаты.

Поиск по координатам:

• Изучите систему координат. На чертеже может быть указана система координат (например, декартова система координат).
• Найдите координаты нужной точки. По координатам можно определить точное расположение точки на чертеже.

Использование специальных CAD-программ. Такие программы для проектирования (AutoCAD, Компас-3D) позволяют определять координаты точек, проводить измерения и выполнять другие операции с чертежами.

Советы по поиску точек:

• Увеличьте масштаб. Если точки слишком маленькие, увеличьте масштаб чертежа.
• Используйте линейку. Линейка поможет вам провести прямые линии и определить точное расположение точек.
• Используйте цвет. Подчеркните нужные точки цветным карандашом или маркером, чтобы их было легче найти

Виды точек

Выделяют следующие виды точек:

• Сварные точки — точки, которые используются при построении чертежа для сварочных работ

Фото: Межгосударственный стандарт. Единая система конструкторской документации.

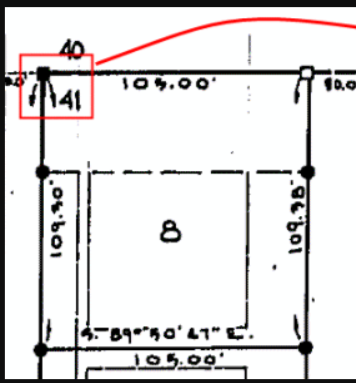

• Опорные точки добавляются в набор данных участков для обеспечения пространственной привязки и использования их при уравнивании набора данных участков. Участки могут быть соединены с опорными точками, а опорные точки также могут использоваться как начальные при задании хода участка.

Фото: ArcMap

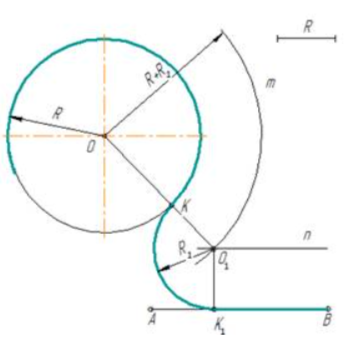

• Точки сопряжения — точки, в которых одна линия переходит в другую. Центр сопряжения находится от точек сопряжения на одинаковых расстояниях, равных радиусу сопряжения R.

Фото: Информио

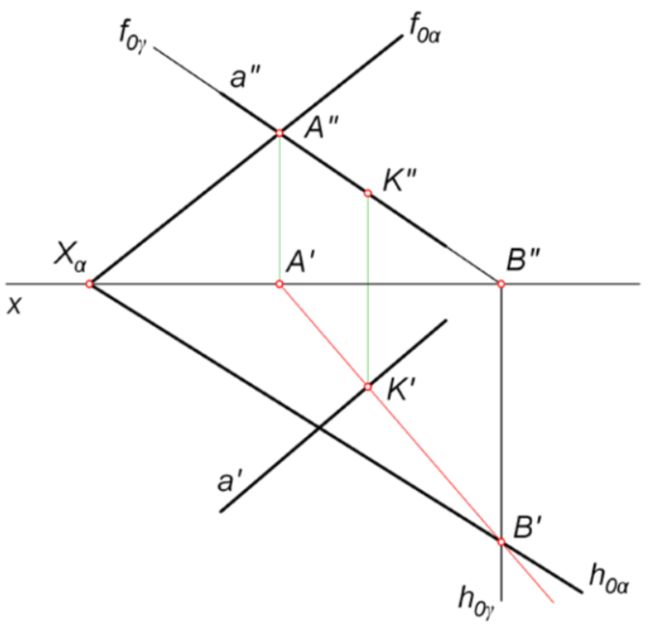

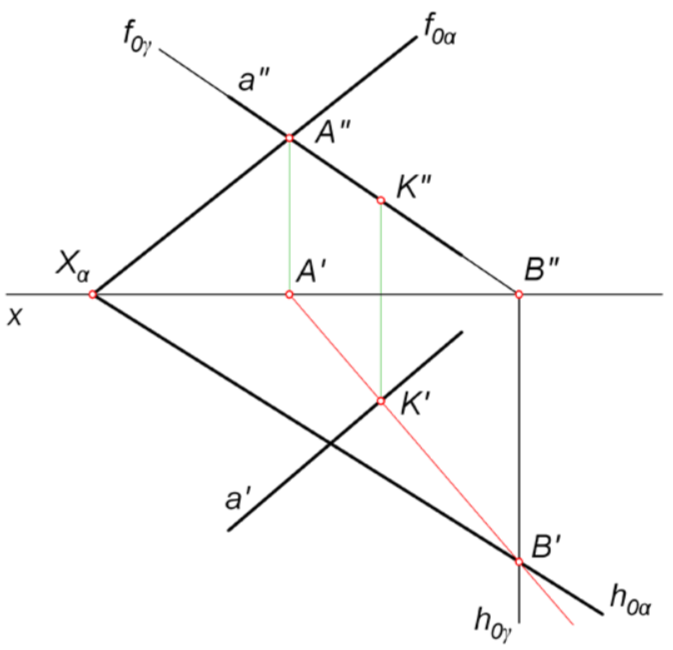

• Точка пересечения — место, где пересекаются две или более линий.

Фото: NGeometry

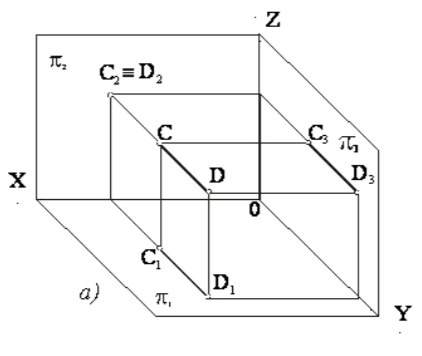

• Конкурирующие точки — точки, расположенные на одной проецирующей прямой, но при этом удаленные от плоскости проекций на разное расстояние.

Фото: vit-vladimir

• Видимые и невидимые конкурирующие точки на чертеже показывают изображение близких к наблюдателю точек. Наблюдатель, смотрящий «спереди», первой увидит точку, которая расположена ближе к нему и не может видеть точек находящиеся за ней, так как они закрыты.

Фото: viktoriastar

• Точка отсчета — точка, от которой производятся измерения на чертеже.

✏ Заметка

Точки на чертеже должны быть четкими и разборчивыми. Располагать точки на чертеже следует так, чтобы они не сливались с другими элементами. Наименования точек следует записывать рядом с ними.

Точки на чертеже — это фундамент для создания сложных чертежей и планов. Правильное понимание их роли и правильное их использование — ключ к успеху в работе с чертежами.

Основные функции AutoCAD для начинающих

Autodesk AutoCAD — популярная программа для черчения и проектирования, используемая как профессионалами, так и новичками в области инженерии, архитектуры и дизайна. Программа предоставляет мощные инструменты для создания чертежей, моделей и планов. Этот обзор поможет новичкам понять основные возможности AutoCAD и начать работать с программой.

AutoCAD предлагает ряд базовых инструментов, которые делают процесс черчения удобным и точным. Начать можно с создания простых форм, таких как линии, окружности и прямоугольники, которые являются основой для более сложных чертежей. В программе есть удобные инструменты редактирования, такие как копирование, перемещение, вращение и зеркальное отражение объектов, которые позволяют быстро корректировать чертежи.

Интерфейс программы интуитивно понятен: на панели инструментов представлены основные команды, с которыми легко работать даже новичкам. Программа также позволяет быстро переключаться между окнами и панелями, что делает работу с чертежами удобной и понятной.

Работа со слоями

Слои в AutoCAD — это полезный инструмент для структурирования чертежей. Каждый слой может содержать определенные элементы чертежа, например, стены, мебель или коммуникации, что упрощает управление проектом и делает его более наглядным. Создание и управление слоями позволяет включать или отключать видимость отдельных частей чертежа, редактировать их цвет и стиль линий. Это полезно, если нужно скрыть или показать определенные элементы, выделить важные объекты или распределить объекты по категориям.

Масштабирование и аннотирование

AutoCAD позволяет масштабировать чертежи для работы на разном уровне детализации. Инструменты масштабирования помогают приблизить или отдалить объект для точного черчения и удобного обзора. Аннотирование — это добавление надписей, размеров, выносок и других текстовых элементов, которые делают чертежи более информативными. Размеры и выноски позволяют обозначать расстояния и дополнительные сведения. Можно настраивать шрифты, размеры текста и стиль отображения, чтобы обеспечить максимальную читаемость.

Работа с шаблонами и блоками

Шаблоны и блоки — еще одно преимущество AutoCAD, особенно для начинающих. Программа предоставляет стандартные шаблоны, которые помогают ускорить работу, поскольку они уже включают настроенные параметры, такие как размеры, текстовые стили и слои. Блоки — это элементы, которые можно использовать повторно. Например, двери, окна или мебель можно сохранить как блоки и вставлять в любой проект, что экономит время и делает чертеж более аккуратным и однородным.

Применение привязок и инструментов точного построения

Для точного черчения AutoCAD предлагает инструменты привязок. Привязки помогают фиксировать элементы к определенным точкам, например, к углам, центрам или пересечениям. Это делает черчение точным и удобным. Также программа поддерживает инструмент «Орто», который помогает строить линии строго под прямыми углами, и «Полярный отслеживатель», который упрощает построение линий под углами, указанными пользователем.

Трехмерное моделирование для начинающих

В AutoCAD можно работать не только с 2D-чертежами, но и создавать 3D-модели. Для начинающих это может показаться сложным, но базовые инструменты трехмерного моделирования, такие как экструзия и вращение, позволяют создавать простые объекты в трехмерном пространстве. Например, из простой 2D-фигуры можно создать объемную форму. Объекты можно объединять, вырезать, изменять их пропорции, что дает гибкость при проектировании.

Экспорт и печать чертежей

AutoCAD позволяет экспортировать чертежи в различные форматы, такие как PDF или JPEG, что удобно для представления и обмена проектами. При подготовке чертежа к печати можно настроить лист и выбрать масштаб, чтобы объекты отображались правильно. Слои и масштаб при печати помогают отображать нужные детали и корректно презентовать проект. Возможность экспорта в PDF или другие форматы позволяет делиться чертежами с коллегами или заказчиками, которые могут просматривать проекты без AutoCAD.

Полезные советы для новичков

AutoCAD — это мощный инструмент для проектирования, и, чтобы эффективно использовать его с самого начала, полезно освоить несколько советов, которые помогут новичкам быстрее понять программу и работать с ней комфортнее.

Используйте горячие клавиши

Знание горячих клавиш в AutoCAD значительно ускоряет работу. Например, такие команды, как COPY (копировать), MOVE (переместить), LINE (линия) или TRIM (подрезать), можно вызвать напрямую с клавиатуры, что быстрее, чем искать их на панели инструментов. Изучите часто используемые горячие клавиши — это поможет вам экономить время на каждом проекте.

Настройте интерфейс под свои потребности

Интерфейс AutoCAD можно настроить так, чтобы команды, которые вы используете чаще всего, были всегда под рукой. Вы можете настраивать панели инструментов, добавлять ярлыки команд и использовать панели быстрого доступа. Персонализация интерфейса делает работу в AutoCAD более удобной и интуитивной.

Работайте со слоями для упрощения чертежа

Слои — отличный инструмент для упорядочивания чертежей. Выделяйте разные элементы чертежа (например, стены, коммуникации, мебель) на отдельных слоях, чтобы быстро включать и отключать их видимость. Это не только делает чертеж аккуратным, но и позволяет легко редактировать определенные элементы, не затрагивая другие.

Используйте привязки для точного черчения

Привязки помогают точно позиционировать объекты в AutoCAD. Например, привязки к середине, конечным точкам и пересечениям позволяют легко находить нужные точки и выстраивать объекты ровно и точно. Привязки особенно полезны для черчения, так как помогают поддерживать точные размеры и пропорции.

Экспериментируйте с масштабами и аннотациями

Масштабирование и аннотирование помогут вам настраивать чертежи под разные уровни детализации. Масштаб позволяет рассматривать чертеж вблизи или на большом расстоянии, а аннотирование помогает добавлять надписи, размеры и выноски. Настроив их однажды, вы сможете легко применять их ко всем чертежам.

Обращайтесь к обучающим материалам и ресурсам

AutoCAD — обширная программа, и изучение ее возможностей требует времени. Используйте обучающие материалы, которые включают видеокурсы, уроки и справочные руководства, доступные на сайте Autodesk и других образовательных платформах. Практика и изучение дополнительных ресурсов помогут вам освоить AutoCAD быстрее и эффективнее.

Эти советы помогут вам начать работу в AutoCAD, улучшить точность чертежей и сделать процесс черчения более эффективным.

Разрез на чертеже по ГОСТу

🤔 Определение

Разрез на чертеже по ГОСТу — это графическое изображение, представляющее собой сечение предмета или конструкции в результате мысленного разрезания его вдоль определенной плоскости.

Основные характеристики разреза по ГОСТу:

1. Обозначение разреза имеет свои символы. Они указывают вид разреза и должны быть легко идентифицируемы на чертеже.
2. Линия разреза. Позиция разреза указывается с помощью сплошной линии со стрелками, которые показывают направление взгляда. Это обозначение помогает пользователю понять, с какой стороны проводился разрез.
3. Штриховка. Для различения материалов в разрезе применяется штриховка. Спецификации и образцы штриховки для разных материалов приведены в ГОСТе.
4. Масштаб. Разрез может быть выполнен в другом масштабе, чем основной чертеж. Это должно быть указано отдельно.
5. Детали и аннотации. Разрез должен содержать все необходимые размеры и аннотации, позволяющие идентифицировать детали, их размеры и материалы.

Разрезы используются в различных областях инженерного дела и архитектуры, включая:

• Строительство (виды конструкций, сечения зданий).
• Машиностроение (внутренние элементы механизмов).
• Электротехника (расположение элементов в электрических схемах).

Как обозначается разрез на чертеже

Разрез на чертеже обозначается с помощью специальных символов и линий, что позволяет ясно указать, где именно было выполнено сечение и в каком направлении следует смотреть на объект.

Основные правила обозначения разрезов по ГОСТу следующие:

1. Линия разреза, сплошная линия. Направление разреза указывается сплошной тонкой линией, которая может быть подчеркнута по обеим сторонам или иметь стрелки на концах, показывающие направление взгляда.
2. Обозначение разреза, буквы и цифры. Каждому разрезу присваивается уникальное обозначение, состоящее из букв и цифр. Например, разрез может обозначаться как «А-А», «Б-Б», «1-1» и т. д. Это обозначение размещается в соответствующем блоке, чтобы можно было легко ссылаться на него на чертеже.
3. Обозначение видов разрезов. В зависимости от конструкции разрез может быть обозначен как продольный, поперечный или комбинированный. Это обозначение также учитывается в названии вида разреза, например, «поперечный разрез А-А».
4. Подписи. На разрезе могут быть приведены аннотации, показывающие используемые материалы и особенности конструкции, что помогает лучше понять внутреннее строение.

Фото: profil

Как показать разрез на чертеже

Чтобы правильно создать чертеж детали, необходимо представить ее в нескольких проекциях. Инженерная графика предполагает выполнение чертежей деталей в определенной последовательности:

1. Выбор формата листа. В первую очередь нужно определить формат листа (А0, А1, А2, А3, А4) и провести компоновку на черновике. Если невозможно отобразить все виды на одном листе, их располагают на отдельных листах.
2. Построение основных видов.  Далее следует построить основные виды. Например, для здания это будут план и фасады.
3. Обозначение места сечения. На плане чертежа необходимо указать место сечения, по которому будет проходить условная плоскость, разделяющая объект на части. Разрез обозначается с помощью утолщенной линии, стрелок, указывающих направление взгляда, а также номера сечения.
4. Построение разрезов. Разрезы следует строить на месте соответствующего вида. Например, фронтальный разрез выполняется вместо вида спереди.
5. Типы разрезов. Простой разрез состоит из одной секущей плоскости и отображается с двух сторон детали. Однако иногда такой разрез не является информативным, и лучше сделать сложный разрез, который может быть наклонным и выделять все характерные элементы.
6. Штриховка и видимость линий. Построение разреза осуществляется на основании других проекций. Фигура сечения, входящая в разрез, штрихуется, в то время как линии, которые были невидимыми на плане, становятся видимыми в разрезе.

Следование правилам нанесения изображений и пересечений на чертеже позволяет сохранить единый стандарт отображения, принятый во всем мире. С помощью условных обозначений передается вся необходимая информация.

В некоторых случаях также выполняется профильный разрез. Этот разрез представляет собой вертикальное или горизонтальное сечение, полученное при условном рассечении детали плоскостью, параллельной профильной плоскости проекции. Профильный разрез выполняется для отображения невидимых частей детали и указания их характеристик.

Сложные разрезы на чертежах

Сложный разрез — это сечение, полученное при пересечении объекта с несколькими секущими плоскостями. В отличие от простых разрезов, которые показывают одну секущую плоскость, сложные разрезы могут включать в себя несколько направлений и слоев, что позволяет отобразить внутренние элементы более полно.Цели использования сложных разрезов:

1. Детализация. Сложные разрезы дают возможность показать сложные структуры и компоненты, которые могли бы остаться невидимыми на простом разрезе.
2. Представление множественных элементов. Такие разрезы позволяют одновременно отображать различные элементы конструкции, например, внутренние преграды, механизмы и другие незаметные детали.
3. Комбинация показаний. Сложные разрезы могут объединять различные типы разрезов — продольные, поперечные, наклонные, что улучшает понимание общей структуры.

Правила оформления сложных разрезов:

1. Построение линии разреза. Линии разреза должны быть обозначены четко и ясно, с указанием направления взгляда. Используются утолщенные линии и стрелки. Важно следить за тем, чтобы линии разреза не пересекали другие элементы чертежа ненароком.
2. Обозначение разрезов. Каждый сложный разрез обозначается уникальным символом, состоящим из букв и цифр.
3. Штриховка и графическое оформление. Для различения материалов в сложном разрезе используется разные виды штриховки. Например, древесина может обозначаться одной штриховкой, а металл — другой. Штрихованная область должна соответствовать форме разреза, что позволяет легко визуализировать внутренние элементы.
4. Размеры и аннотации. Разрезы должны содержать размеры, которые четко определяют расстояния, углы и другие характеристики внутренних частей. Аннотации помогают сделать информацию более доступной.

Сложные разрезы на чертежах используются для отображения сложных форм и конструкций. Они позволяют наглядно демонстрировать внутреннее устройство объектов, делая акцент на различных аспектах конструкции.

Рассмотрим основные виды сложных разрезов.

Комбинированный разрез

Комбинированные разрезы объединяют в себе элементы нескольких типов разрезов (как продольных, так и поперечных). Они позволяют показать разные части конструкции на одной плоскости. Такой разрез может быть полезен для отображения сложных взаимодействий между компонентами.

Наклонный разрез

Наклонные разрезы изображают сечение под углом, отличным от 90 градусов. Это позволяет более эффективно показать детали, которые находятся вдоль наклонной поверхности или имеют сложные формы. Например, наклонный разрез может быть использован для отображения наклонных стен или крыши.

Фото: in-cad

Фронтальный и боковой разрезы

Фронтальные и боковые разрезы показывают сечение объекта с определенного направления. Они могут использоваться, чтобы подчеркнуть детали, видимые только с одной стороны. Фронтальный разрез может показать фасад здания, а боковой — его стороны или внутренние перегородки.

Фото: profil

Секущие разрезы

Секущие разрезы позволяют показать несколько уровней сечения, проводя линии разреза на разных высотах или глубинах. Такие разрезы могут быть полезными для многослойных конструкций, где важно понять, как слои взаимодействуют друг с другом.

Частичный разрез

Частичные разрезы отражают только определенные элементы внутри объекта, оставляя остальную часть неразрезанной. Это позволяет сосредоточиться на деталях, которые входят в сферу интересов проектировщиков или техников. Частичный разрез может быть выполнен в любом направлении.

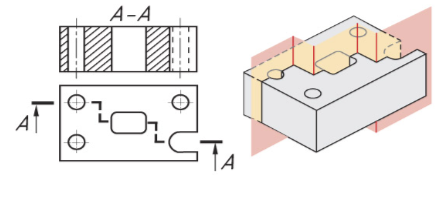

Ступенчатый разрез

Ступенчатый разрез формируется при рассечении детали параллельными плоскостями. При создании изображения секущие плоскости условно совмещаются.

Фото: profil

Профильные разрезы

Профильные разрезы представляют собой вертикальные или горизонтальные сечения, проводимые по профильной плоскости, которая параллельна проекции. Такие разрезы полезны для отображения невидимых частей детали и акцентирования внимания на их характеристиках.

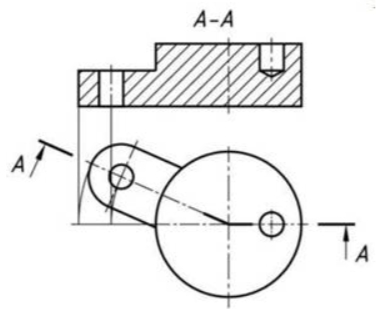

Ломаный разрез

Ломаный разрез формируется при рассечении детали пересекающимися плоскостями. При создании изображения секущие плоскости условно поворачивают так, чтобы они совпали в одну плоскость, и направление этого поворота может не совпадать с направлением взгляда.

Фото: dgng.pstu

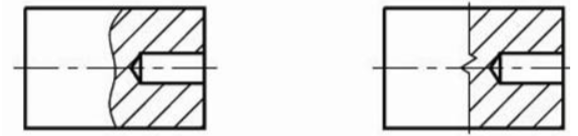

Местные

Местный разрез представляет собой сечение, которое используется для детального изучения конструкции детали в определенном ограниченном участке. Они ограничиваются на изображении волнистой линией или линией с изломом. Эти линии не должны совпадать с другими линиями чертежа. При выполнении местных разрезов на виде их не обозначают.

Фото: dgng.pstu

Разрезы на сборочных чертежах

Разрезы на сборочных чертежах помогают визуализировать, как отдельные детали соединяются друг с другом, и позволяют инженерам и конструкторам понять функционирование сборки в целом.

Задачи разрезов на сборочных чертежах:

1. Представление внутренней структуры. Разрезы позволяют продемонстрировать детали, которые не видны на внешнем изображении, например, крепежные элементы, уплотнения и другие конструктивные особенности.
2. Показ взаиморасположения компонентов. Они помогают понять, как элементы взаимодействуют и располагаются относительно друг друга, что особенно важно при монтаже и обслуживании.
3. Упрощение восприятия. Разрезы облегчают понимание сложных сборок, позволяя сосредоточиться на важных элементах и исключая излишние детали, которые могут отвлекать.

Обозначение разрезов на строительных чертежах

Обозначение разрезов на строительных чертежах играет важную роль в передаче полной и точной информации о структуре здания и его компонентов. Правильное оформление разрезов помогает архитекторам, инженерам и строителям понять внутреннюю конфигурацию конструкций, что является ключевым для строительства.

Основные элементы обозначения разрезов:

1. Линия разреза. Линия, указывающая место разреза, должна быть выполнена сплошной утолщенной линией. На концах линии разреза располагаются стрелки, которые указывают направление взгляда, позволяя понять, с какой стороны производился срез.
2. Обозначение разреза. Каждому разрезу присваивается уникальное обозначение, состоящее из букв и/или цифр. Эти обозначения должны быть записаны в блоке с разрезом и расположены рядом с линией разреза.
3. В некоторых случаях разрезы могут быть дополнены короткими аннотациями, описывающими особенности разреза, например, фронтальный разрез или поперечный.

При обозначении разрезов на строительных чертежах важно помнить следующие правила:

• Направление взгляда. Стрелки на концах линии разреза всегда должны указывать направление, откуда ведется наблюдение. Указание направления взгляда позволяет правильно интерпретировать, какие элементы будут видны на разрезе.
• Разделение разрезов по этажам. Если разрез касается нескольких этажей, по каждому этажу может быть показан отдельный разрез. В этом случае обозначение разреза будет включать указание этажа.

Штриховка разреза на чертеже

Штриховка разреза на чертеже помогает не только понять структуру объекта, но и облегчает восприятие чертежа в целом, улучшая информативность технической документации.

Также штриховка позволяет быстро определить, из каких материалов состоят различные элементы конструкции. Это важно как для проектировщиков, так и для строителей.

Являясь графическим элементом, штриховка помогает визуально разграничить разные области разреза, делая информацию более доступной и понятной.

Использование согласованных элементов штриховки в соответствии с ГОСТом обеспечивает единообразие технической документации и облегчает ее интерпретацию.

Совмещение вида и разреза на чертеже

Совмещение вида и разреза широко используется в машиностроительных чертежах, но редко применяется в строительных. С одной стороны, такой подход позволяет на одном изображении максимально отобразить все характеристики элемента. С другой стороны, для сложных деталей такая информация может оказаться слишком запутанной. Поэтому обычно совмещают вид и разрез, когда оба изображения сами по себе не содержат достаточной информации и их объединение не ухудшает читаемость всего чертежа.

Чем отличается сечение от разреза на чертеже

Сечение и разрез — это два понятия, используемые в техническом черчении, но имеющие разные значения и функции. Сечение более общее и может использоваться для представления внутреннего содержания, в то время как разрез более специфичен и служит для демонстрации конструктивных и функциональных аспектов отдельной детали или системы.

Чем отличается вид от разреза на чертеже

В техническом черчении виды и разрезы служат для отображения объектов и их характеристик. Вид фокусируется на внешнем облике объекта, в то время как разрез демонстрирует его внутреннюю структуру. Обе эти формы изображения взаимодополняют друг друга и используются в комплексе для полного понимания конструкции.

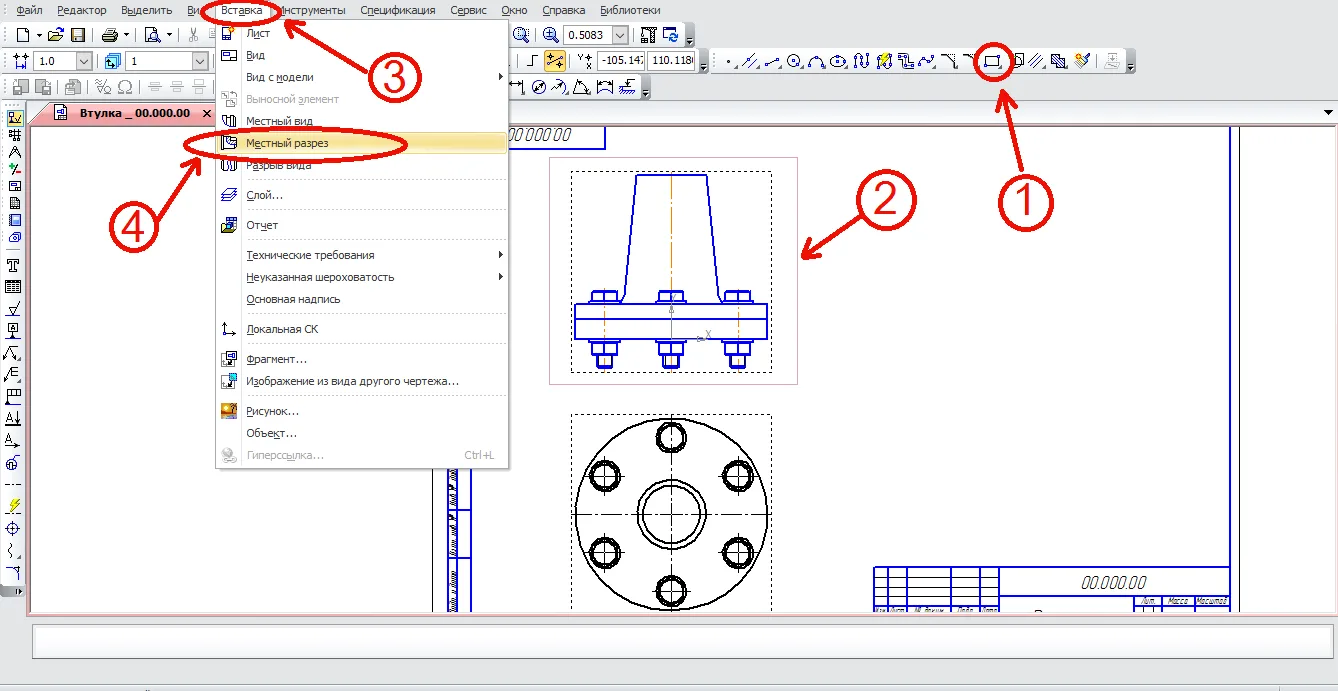

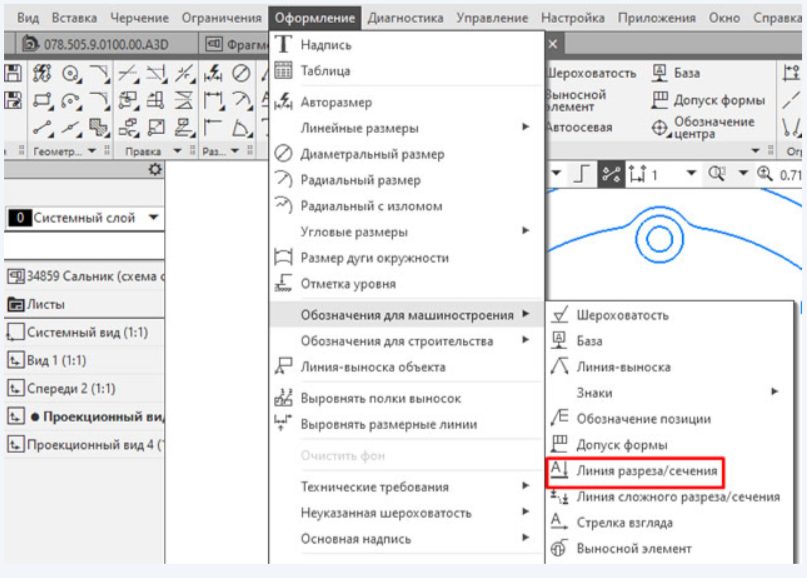

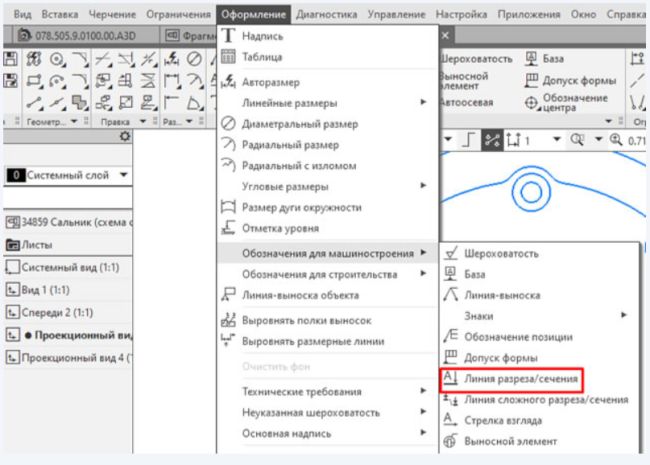

Как сделать разрез на чертеже в Компасе

Чтобы создать разрез на чертеже в Компас 3D, можно выполнить следующие действия:

1. Выбор типа разреза. В программе доступно создание сложных разрезов (например, ступенчатых или наклонных) и местных разрезов.
2. Доступ к инструментам. Перейдите в меню «Инструменты», затем выберите пункт «Обозначения» и нажмите на «Линия разреза».
3. Определение места сечения. На чертеже укажите место, где будет проводиться сечение, а также направление взгляда.
4. Автоматическая генерация разреза. Программа самостоятельно создаст разрез модели, вам нужно лишь обозначить необходимую область.

Этот процесс позволяет легко и быстро создавать разрезы, которые наглядно демонстрируют внутренние детали модели.

Фото: Kompas

Как показать разрез на чертеже в Автокаде

AutoCAD также очень удобен для создания разрезов. Сначала на чертеже рисуем линию, которая будет представлять секущую плоскость. Затем выбираем линию разреза и переходим на вкладку «Вставка» появляется выпадающий список и выбираем «Местный разрез». Изображение разреза формируется автоматически на основе модели здания.

Фото: DiselStaff

Как сделать разрез на чертеже в Солид Воркс

Чтобы сделать разрез на чертеже в Солид Воркс, следуйте этим шагам:

1. Активация вида. Сначала активируйте необходимый вам вид из контекстного меню.
2. Создание линии сечения. Найдите команду «Инструменты» в меню, выберите «Объекты эскиза», затем «Линия» и «Инструменты эскиза». На модели проведите линию сечения, выделите ее и нажмите на иконку «Вставка».
3. Создание разреза. В появившемся меню выберите «Создать линию сечения». Направление взгляда в Солид Воркс можно легко изменить, дважды щелкнув по линии.
4. Вставка разреза. Затем выполните команду «Вставка», выберите «Чертежный вид» и, наконец, выберите «Сечение».

Эти шаги помогут вам создать разрез на чертеже в Солид Воркс, визуализируя внутренние детали модели.

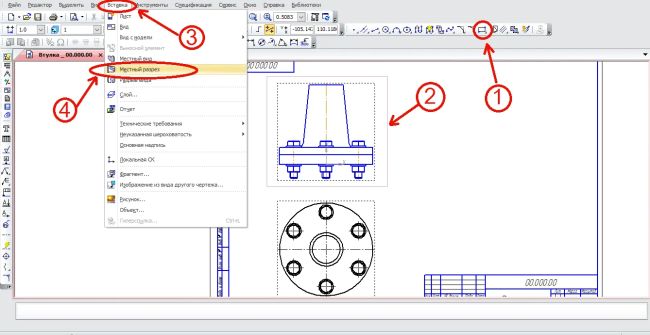

Как сделать разрез на чертеже в Инвенторе

Чтобы сделать разрез на чертеже в Autodesk Inventor, выполните следующие шаги:

1. Выбор инструмента. Используйте инструмент «Местный разрез» из палитры инструментов.
2. Настройка разреза. После активации команды появится диалоговое окно, в котором вам будет предложено задать глубину разреза.
3. Построение разреза. Программа автоматически создаст разрез на основе модели.

Эти шаги помогут вам создать разрез на чертеже в Autodesk Inventor и визуализировать внутренние детали конструкции.
