Масштабы чертежей по ГОСТу

Статья о масштабах чертежей, в которой описываются виды масштабирования, методы применения масштабов в практической работе. Описываются основные требования ГОСТ. Рассматриваются популярные программы для работы: назначение, возможности в контексте масштабирования.

Ссылка на ГОСТ
Князева М.
Редактор, копирайтер
Студенческие работы от сервиса №1 в России
Поможем написать диплом, курсовую, реферат и любые другие типы работ. Сделаем качественно или вернём деньги.
Заказать
Содержание статьи
  1. Какие бывают масштабы?
  2. Какими бывают масштабы чертежей?
  3. Требования ГОСТа относительно чертежей и масштабов
  4. Программы для работы с чертежами

Масштаб – это соотношение длины, ширины и высоты объекта в реальном мире к их отображению на чертеже. Масштабы чертежей – это важный элемент при проектировании и изготовлении различных конструкций, а также при создании технической документации.

Какие бывают масштабы?

  • Масштабы на картах и планах бывают численные, графические, иррациональные.Численный записывают в виде математической дроби. В числителе используют цифру 1, а в знаменателе — то число, на сколько уменьшается проекта. К примеру, есть масштаб 1:5000. Что он значит? Все просто: 1 см на плане соответствует 5000 см на местности.Крупнее будет масштаб, у которого знаменатель меньше. Приведем пример: 1: 50 крупнее 1:1000.
  • Графический бывает следующих видов:
  1. линейный - отображается в виде линейки, поделенной на равные части;
  2. по осям координат — изображается в виде шкал для каждой из осей координат, которые имеют различный коэффициент масштабирования;
  3. поперечный — в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.
  • Иррациональный — представляют в виде иррациональной дроби. Определитель — простое число, исключая 2 и 5.

Десятичный или кратный — масштаб, где определитель кратен 5 и 2.

Какими бывают масштабы чертежей?

Распространенные вариации масштабов:

  • 1:1 - используется при создании чертежей натуральной величины. Оптимально при реализации чертежей мебели.
  • 1:2, 1:5, 1:10 - применяются для создания чертежей, где объекты должны быть изображены в меньшем масштабе. Подходят для схематичного изображения зданий и сооружений.
  • 2:1, 5:1, 10:1 – подходят в том случае, где объекты должны быть изображены в большем масштабе. Используются при создании чертежей электрических схем.
  • 1:20, 1:50, 1:100, 1:200 - применяются в архитектуре и машиностроении. Например, при схематичном создании зданий, производственных линий и оборудования.
  • 1:500, 1:1000, 1:2000, 1:5000 - используют при создании генеральных планов и карт городов и регионов.

Масштаб выбирается исходя из размеров объекта, который необходимо отразить, а также из габаритов листа бумаги, на котором будет создаваться чертеж. Например, при выборе 1:100 для изображения здания на листе формата А3 (420 мм х 297 мм), само строение будет иметь размеры 4,2 см х 2,97 см.

Совет: при изменении масштаба меняется и размер всех изображенных на чертеже элементов.

Требования ГОСТа относительно чертежей и масштабов

Требования ГОСТ Р 21.1101-2013:

  1. На чертежах должна быть указана информация о названии изделия, масштабе, размерах, материалах, шрифте, разметке, годе и месте разработки.
  2. Линии должны быть четкими, тонкими и ровными, а текст - читаемым.
  3. Масштаб должен быть выбран таким образом, чтобы вся информация поместилась на листе без переноса на другую страницу. Должен быть указан явно и наглядно.
  4. Для разных типов изображений используются определенные типы линий: тонкие, средние и толстые.
  5. Размеры изделий и деталей указываются в миллиметрах и должны быть четкими и точными.
  6. Между объектами должны быть отчетливые различия в толщине и типе линий, чтобы обеспечить ясность изображения.
  7. На чертежах не должно быть никаких несущественных элементов или линий.
  8. На листе указывается формат, номер и название документа.
  9. Шрифт выбирается однородный и легко читаемый.
  10. Элементы располагаются в соответствии с масштабом.

Программы для работы с чертежами

AutoCAD – ПО для компьютерного проектирования, разработанная компанией Autodesk. Подходит для создания, редактирования и просмотра двух- и трехмерных чертежей. С ее помощью можно начертить электрические схемы, планировки помещений и т.д.

SolidWorks используется в машиностроении и других отраслях для трехмерного моделирования. Можно создавать сложные детали и сборки, анализировать и проверять конструкции.

SketchUp применяется для трехмерного моделирования, создания простых и сложных конструкций, включая архитектурные объекты, мебель и другие предметы.

Revit подходит для проектирования зданий и сооружений. С Ревит можно создавать детальные трехмерные модели зданий и автоматически генерировать чертежи на основе этих моделей.

CATIA – программа для трехмерного проектирования, которая используется в авиастроении, автомобилестроении и других отраслях промышленности. Помогает создавать сложные 3D-модели и проводить анализы прочности и динамики систем.

Inventor – программа для трехмерного проектирования, разработанная компанией Autodesk. Используется в промышленности для создания сложных 3D-моделей, в том числе для проектирования оборудования и механизмов.

Pro/Engineer (Creo) – популярная программа для трехмерного проектирования, которая широко используется в машиностроении. Можно создавать 3D-модели, а также производить анализ прочности и конструкции.  Функционал предполагает наличие инструментов для создания чертежей, включая возможность создания аннотаций и размеров.

Creo имеет простой пользовательский интерфейс. Поэтому может быть более доступной для новичков в области машиностроения. Поддерживает создание виртуальных сборок и симуляции, что позволяет дизайнерам проверять модели на возможные проблемы на ранней стадии проектирования.

В Creo можно работать с разными форматами файлов. Удобно при взаимодействии с другими компьютерными системами, такими как CAD, CAM и CAE. Имеет широкую базу знаний и сообществ пользователей, что делает ее привлекательным выбором для тех, кто ищет поддержку и советы.

При выборе конкретного ПО важно учитывать требования и предпочтения отрасли, а также удобство использования и наличие поддержки и сообщества пользователей.

500 рублей скидка 🔥 на чертежи
действует 15 минут
00
:
00

Узнайте стоимость работы сразу в онлайн-калькуляторе

Это бесплатно и займет 1 минуту
14.03.2023
#Статьи о чертежах
15513

Основные линии чертежа

Основные линии чертежа: их типы, толщина, пересечения, оформление по требованиям ГОСТа.

Ссылка на ГОСТ
Князева М.
Редактор, копирайтер
Студенческие работы от сервиса №1 в России
Поможем написать диплом, курсовую, реферат и любые другие типы работ. Сделаем качественно или вернём деньги.
Заказать
Содержание статьи
  1. ГОСТ 2.303-68: основные положения
  2. Типы линий с примерами
  3. Правила оформления в CAD-программах
  4. Применение в отраслях
  5. Типичные ошибки и как их исправить
  6. Советы для студентов и начинающих
  7. FAQ

Введение

В этой статье расскажем вам о линиях чертежа — основе любого инженерного изображения, без которой невозможно ни создать, ни правильно прочитать техническую документацию.

Когда вы впервые сталкиваетесь с черчением, кажется, что линии — это просто линии. Но на практике каждая из них имеет строгое значение: одна показывает видимый контур детали, другая — скрытые элементы, третья — оси симметрии или линии сгиба.

Чтобы все специалисты понимали чертежи одинаково, существуют стандарты оформления чертежей, закрепленные в нормативных документах. Главный из них — ГОСТ 2.303-68. Он задает требования ГОСТ к типам линий, их толщине и назначению.

ГОСТ 2.303-68: основные положения

Этот стандарт — своего рода «язык линий», на котором говорят инженеры, архитекторы и конструкторы.

Он определяет:

  • какие бывают линии;
  • какой толщины они должны быть;
  • в каких случаях их применять.

Например, все линии делятся на толстые и тонкие. Толщина тонких обычно составляет от S/3 до S/2 от основной линии — это важно для визуальной читаемости чертежа.

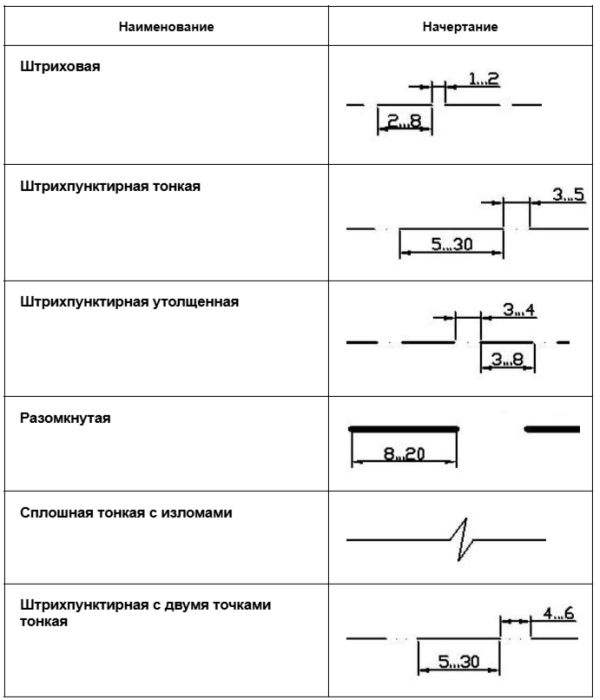

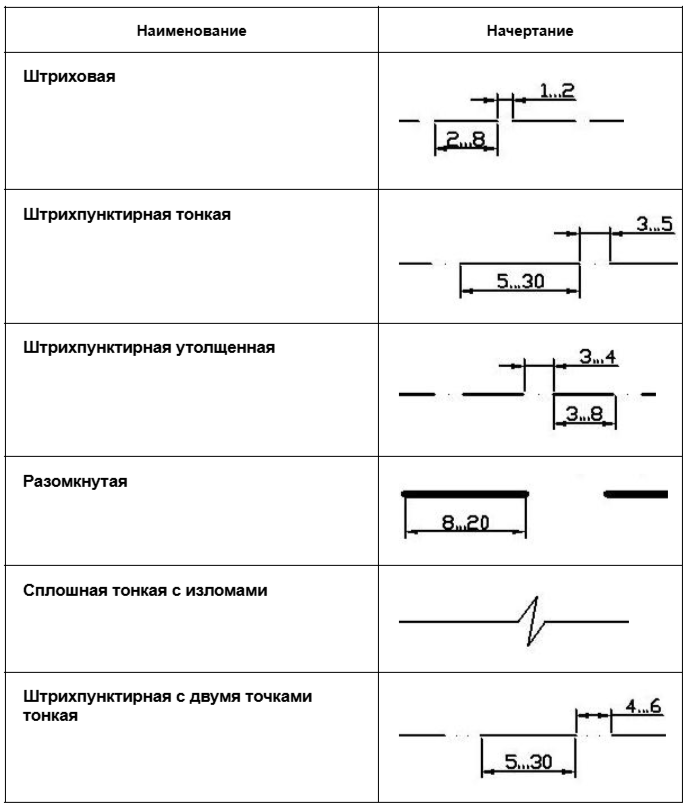

Чтобы не запутаться, удобно ориентироваться в базовых типах:

unnamed - 2026-07-22t160638-068

Типы линий с примерами

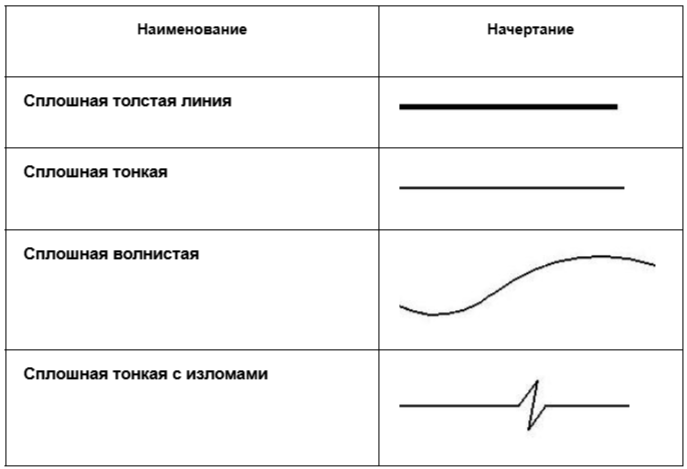

Сплошные линии

Это самые «понятные» линии на чертеже.
Толстая сплошная линия показывает то, что мы видим — границы детали, ее форму.

А вот тонкая сплошная линия выполняет вспомогательную роль: с ее помощью наносят размеры, проводят выносные линии, делают построения.
Проще говоря: если линия «главная» — она толстая, если «служебная» — тонкая.

unnamed - 2026-07-22t160755-875

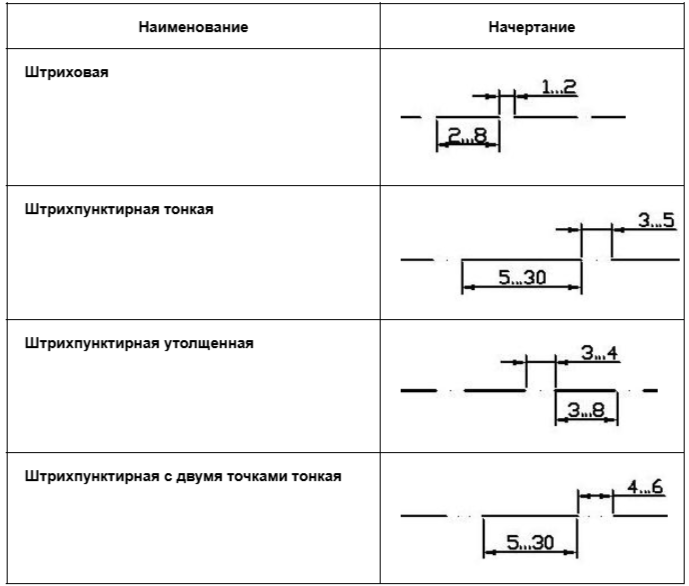

Штриховые и штрихпунктирные

Здесь чаще всего возникают ошибки у студентов.

Штриховая линия — это просто прерывистая линия. Ею показывают то, что скрыто от глаз, например внутренние отверстия или элементы внутри детали.

Штрихпунктирная линия выглядит сложнее. Штрих чередуется с точкой. Она используется для обозначения осей симметрии, центров окружностей и линий сгиба.
Важно запомнить:

  • штриховая = скрытое;
  • штрихпунктирная = ось или центр.

unnamed - 2026-07-22t160945-075

Специализированные линии

Помимо основных типов, есть линии со специальным назначением.

Например:

  • линии обрыва — показывают, что деталь изображена не полностью (часто волнистые или с изломами);
  • линия сгиба — применяется в развертках, выполняется штрихпунктирной с двумя точками;
  • выносная линия — помогает «вынести» размер за пределы детали;линии для изображения крайних положений механизмов.


В современных чертежах, особенно при работе с 3D-моделированием, такие линии помогают связать объемную модель с плоским изображением.

Правила оформления в CAD-программах

Сегодня большинство чертежей создается в AutoCAD, Компас-3D и других CAD-программах.

Здесь важно не просто нарисовать линии, а правильно их настроить.

Обратите внимание на три вещи:

  • тип линии (сплошная, штриховая и т.д.);
  • толщина;
  • слой.

Хорошая практика — для каждого типа линии создавать отдельный слой. Это упрощает редактирование и предотвращает ошибки.

Также стоит быть внимательным при экспорте в PDF: иногда штриховые линии становятся слишком бледными или вовсе исчезают из-за неправильных настроек масштаба.

Применение в отраслях

Линии используются в разных сферах, но с небольшими особенностями.

В машиностроении большое внимание уделяется точности:

  • осевые линии;
  • скрытые элементы;
  • линии разрезов.

В архитектуре акцент другой:

  • толстые линии показывают стены;
  • тонкие — детали и размеры.

Типичные ошибки и как их исправить

Даже при знании теории студенты часто допускают одинаковые ошибки.
Самые распространенные:

  • путают штриховую и штрихпунктирную линии;
  • делают все линии одинаковой толщины;
  • неправильно оформляют выносные элементы.

Решение простое — всегда сверяйтесь с ГОСТом и проверяйте чертеж перед сдачей.

Советы для студентов и начинающих

Чтобы быстрее освоиться, используйте простое правило:

  • толстая линия — видно;
  • штриховая — скрыто;
  • штрихпунктирная — ось.

Не пытайтесь запомнить все сразу — лучше регулярно практиковаться.

Также помогут:учебные пособия по черчению;работа в CAD-программах;разбор готовых чертежей.

FAQ

Чем отличается осевая от центровой линии?

Осевая используется для симметрии, а центровая — для обозначения центра окружности.

Какой линией обозначают сгиб?

Штрихпунктирной с двумя точками.


Если тема все еще кажется сложной или вам нужна помощь с оформлением чертежа, вы всегда можете обратиться к команде Work5 — мы поможем разобраться и довести работу до отличного результата.



500 рублей скидка 🔥 на чертежи
действует 15 минут
00
:
00

Нужна услуга «чертежи»? Мы поможем с работой любого уровня сложности!

Это бесплатно и займет 1 минуту
14.03.2023
#Статьи о чертежах
15513

Оформление чертежа

Правила оформления чертежей на основании ГОСТов. Правила оформления рамки и основной надписи, ключевых линий, подбора шрифта и нанесения размеров. Проведение масштабирования. Используемые форматы чертежей. Пример оформления на основании имеющихся требований.

Ссылка на ГОСТ
Князева М.
Редактор, копирайтер
Студенческие работы от сервиса №1 в России
Поможем написать диплом, курсовую, реферат и любые другие типы работ. Сделаем качественно или вернём деньги.
Заказать
Содержание статьи
  1. Основные ГОСТы для оформления чертежей (ЕСКД)
  2. Требования к элементам чертежа
  3. Чертежи для студентов: нюансы оформления
  4. 10 частых ошибок в оформлении чертежей
  5. Частые вопросы
  6. Заключение

Статья подготовлена нашей командой Work5. Мы консультируем по всем типам студенческих работ. В этой статье мы расскажем вам об оформлении чертежей, чертежах по ГОСТ, основных требованиях к чертежам, правилах оформления чертежей и ключевых моментах по ГОСТ 2.301-68.

Если вы школьник или студент технического вуза, то наверняка сталкиваетесь с необходимостью создавать точные и понятные чертежи. Чертеж по ГОСТ — это не просто формальность, а основа конструкторской документации, которая делает ваш проект профессиональным и легко читаемым. Правильное оформление чертежей помогает избежать потери баллов и учит реальным инженерным навыкам. Мы разберем все: от ЕСКД до программ и частых ловушек.



Основные ГОСТы для оформления чертежей (ЕСКД)

ЕСКД (Единая система конструкторской документации) — это фундамент всех чертежей в России и странах СНГ. Она объединяет стандарты, чтобы любой специалист мог быстро понять ваш проект.

Ключевые документы:

Эти нормы обязательны для инженерной графики и учебных материалов по черчению. Соблюдение ЕСКД гарантирует, что ваш чертеж по ГОСТ пройдет проверку в любом вузе.

Требования к элементам чертежа

Каждый элемент чертежа должен соответствовать строгим нормам оформления, чтобы изображение выглядело аккуратно и профессионально.

Как оформить рамку и штамп по ГОСТ 2.104-2006

Рамка чертежа выполняется по ГОСТ 2.104-2006: внешняя рамка формата проводится сплошной тонкой линией, а внутренняя (ограничивающая поле чертежа) — сплошной основной (толстой) линией. Слева оставляют поле 20 мм для подшивки, а с остальных сторон — по 5 мм.

unnamed - 2026-07-22t172541-463

Штамп (основная надпись) размещается в правом нижнем углу. В нем указывают наименование детали, материал, масштаб чертежа, фамилию и инициалы исполнителя и дату. Основная надпись и дополнительные графы выполняются сплошными основными и сплошными тонкими линиями. Для учебных работ часто используют упрощенную форму штампа — это экономит время, но сохраняет требования к чертежам.

unnamed - 2026-07-22t173126-482

Типы линий: сплошная, штриховая, штрихпунктирная

Стандарт ГОСТ 2.303-68 устанавливает, какими именно линиями следует выполнять чертежи. Каждый тип имеет строгое назначение, а их толщина подчиняется единому правилу: тонкие линии должны быть в 2–3 раза тоньше основных. Выбор конкретной толщины зависит от формата листа и сложности изображения, но обычно варьируется в пределах от 0,5 до 1,4 мм для основных линий.

  1. Сплошная толстая (основная). Отвечает за видимые контуры детали и линии пересечения поверхностей. Это самый заметный элемент чертежа, задающий его геометрию.
  2. Сплошная тонкая. Универсальный инструмент для вспомогательных элементов: размерные и выносные линии, штриховка в разрезах, линии-выноски. Ее толщина примерно в два-три раза меньше основной.
  3. Сплошная волнистая.Применяется там, где нужно показать обрыв детали или провести границу между видом и разрезом.
  4. Штриховая. Формируется из отдельных штрихов одинаковой длины. Её задача — визуализировать то, что скрыто от наблюдателя: невидимые контуры и внутренние элементы.
  5. Штрихпунктирная тонкая. Узнаваема по характерному чередованию длинных штрихов и точек. Используется для обозначения осей симметрии, центровых линий и центров окружностей.
  6. Штрихпунктирная утолщенная. Выделяет поверхности, которые должны пройти термическую обработку или получить специальное покрытие.
  7. Разомкнутая. Служит для обозначения плоскостей сечений и разрезов, помогая понять внутреннее строение детали.

Шрифты и надписи на чертежах

ЕСКД регламентирует чертежные шрифты типов А и Б. Каждый может выполняться с наклоном 75° или без него. Толщина линии:для типа А — 1/14 высоты буквы;для типа Б — 1/10 высоты буквы.

Для каждого размера стандарт фиксирует: высоту прописных и строчных букв, интервалы между знаками, шаг строк, расстояние между словами и толщину обводки.

Пример: при высоте шрифта 20 мм толщина линии составит 2 мм для типа Б и 1,4 мм — для типа А.

Высота шрифта по ЕСКД — от 1,8 до 40 мм. Стандартный ряд: 2,5; 3,5; 5; 7; 10; 14; 20; 28 мм.

Выбор размера зависит от формата листа и масштаба:

  • на формате А1 с большим объемом информации используют 5 или 7;
  • для выносных элементов (узлов) — 10 или 14;
  • технические примечания, спецификации и пояснения также выполняют чертежным шрифтом.

Наклон (75°) или прямое начертание — на усмотрение исполнителя.Располагается в правом нижнем углу. Размеры: 55×185, 40×185 или 15×185 мм — зависят от формата и ориентации листа.

На формате А4 надпись размещается вдоль короткой стороны, на больших форматах — по любой стороне. При фальцовке чертеж складывают так, чтобы основная надпись оставалась видимой.

Программы для создания чертежей (CAD)

Сегодня вручную чертить почти не приходится. Программы для чертежей ускоряют процесс в десятки раз.

Популярные инструменты:

  • AutoCAD — универсальный гигант с готовыми шаблонами;
  • Компас-3D — идеален для российских студентов, автоматически применяет ЕСКД;
  • SolidWorks — мощное средство для 3D-моделирования с переходом в 2D.

Черчение в CAD позволяет мгновенно менять масштаб чертежа и проверять толщину линий по ГОСТ. Оформить чертеж в AutoCAD просто: скачайте шаблон с рамкой, настройте слои линий и шрифты — и готово!

Чертежи для студентов: нюансы оформления

Чертежи в учебном процессе отличаются от производственных. На заводе важны скорость выпуска документации и однозначное чтение чертежа рабочим. В вузе чертеж — инструмент оценки инженерной грамотности студента.

На 1–2 курсе студенты осваивают нормы оформления через выполнение простых деталей и геометрических построений. Главная особенность — избыточная детализация: цель не только изобразить деталь, но и доказать владение линиями, шрифтами и проекционными связями.

Форматы — чаще А3 и А4. Обязательны рамка чертежа и основная надпись (штамп) по ГОСТ 2.104-2006, куда вносят учебные данные: факультет, группу, номер варианта. Все вспомогательные линии построения сохраняются до сдачи работы.

На этапе курсовой и диплома чертежи приближаются к реальной конструкторской документации, но сохраняют учебный акцент на проверку логики мышления.

  1. Состав: сборочные чертежи обязательно сопровождает спецификация — таблица с перечнем всех деталей узла.
  2. Масштаб: выбор масштаба чертежа (по ГОСТ 2.302-68) строже, чем на производстве. Не допускается необоснованное уменьшение масштаба, если это ухудшает читаемость размеров.
  3. Эстетика: преподаватели оценивают равномерное выполнение шрифтов по ГОСТ (тип Б с наклоном 75°) и аккуратное нанесение размеров без пересечения размерных линий.Все работы подчиняются ЕСКД. В учебных целях используют упрощенные формы штампов (вместо производственных) и допускают условности, которые позволяют преподавателю оценить понимание студентом основных принципов.

Студенческий чертеж проходит проверку в черновике. Принцип «сделать один раз по всем нормам, чем переделывать перед защитой» — основа учебного черчения.

В одной работе запрещено смешивать шрифты разной высоты и типы линий — это считается грубой ошибкой.

10 частых ошибок в оформлении чертежей

Вот список типичных промахов, которые часто снижают оценку:

  1. Разная толщина линий по ГОСТ на одном листе.
  2. Неправильный наклон или размер шрифтов по ГОСТ.
  3. Слишком узкое левое поле в рамке чертежа.
  4. Отсутствие или неверное заполнение штампа (основной надписи).
  5. Неправильный выбор масштаба чертежа (лучше 1:1, когда возможно).
  6. Пересекающиеся размеры на чертеже.
  7. Использование нестандартных линий вместо линий чертежа (сплошная, штриховая, штрихпунктирная).
  8. Отсутствие спецификации в сборочных чертежах.
  9. Ошибки в надписях на чертежах (нечитаемые буквы).
  10. Отсутствие проверки чертежа перед сдачей (попросите одногруппника посмотреть).

Частые вопросы

Какой масштаб выбрать для деталировки?

Масштаб чертежа выбирают так, чтобы все элементы были хорошо видны. Для мелких деталей — увеличение (2:1, 5:1), для крупных — уменьшение (1:2, 1:5). Главное правило: в штампе (основной надписи) указывайте реальный масштаб чертежа, а размеры всегда пишите натуральные.

Где скачать актуальные ГОСТы?

Актуальные версии ГОСТ 2.302-68, ГОСТ 2.304-81, ГОСТ 2.104-2006 и других стандартов ЕСКД есть на официальных сайтах Росстандарта. Для студентов удобнее пользоваться проверенными учебными сборниками или встроенными библиотеками в Компас-3D и AutoCAD.

Чем проверить чертеж на ошибки?

Используйте встроенные инструменты проверки чертежа в AutoCAD или Компас-3D. Дополнительно сверьтесь с нормами оформления по ЕСКД: линии, шрифты, рамка, размеры. Лучший способ — проверка чертежа вторым человеком или нашей командой Work5.Если остались вопросы по оформлению чертежей в AutoCAD или нормам оформления, пишите — поможем!

Заключение

Правильное оформление чертежей — это навык, который останется с вами на всю жизнь. Соблюдайте ЕСКД, используйте современные программы для чертежей и проверяйте каждую мелочь.

Если нужна помощь с чертежами для студентов, оформлением курсовых и дипломных работ или полным пакетом инженерных чертежей — обращайтесь к нашей команде Work5. Мы быстро и качественно доработаем любой проект!

500 рублей скидка 🔥 на чертежи
действует 15 минут
00
:
00

Повысим оригинальность вашей работы до 99%
